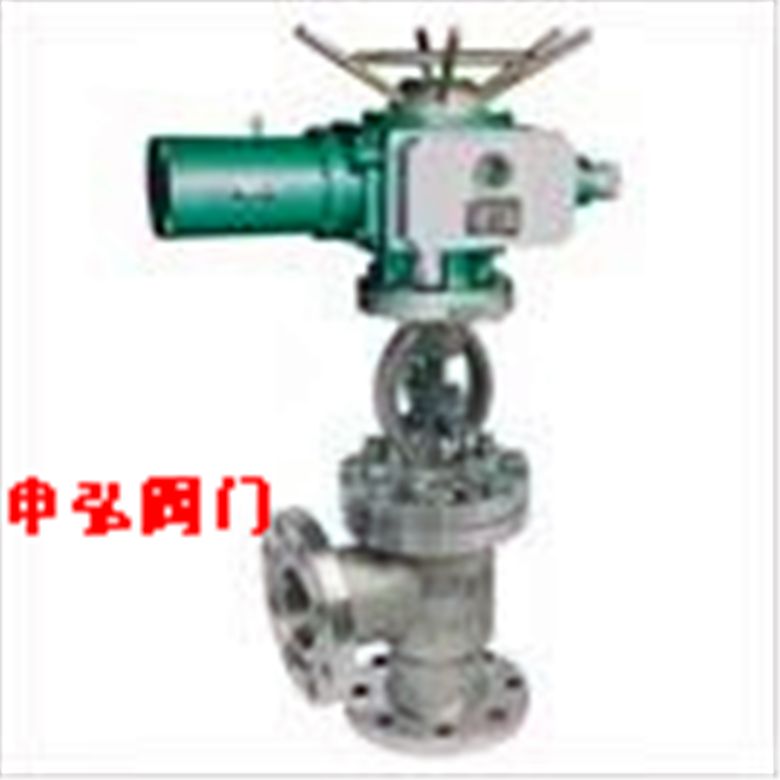

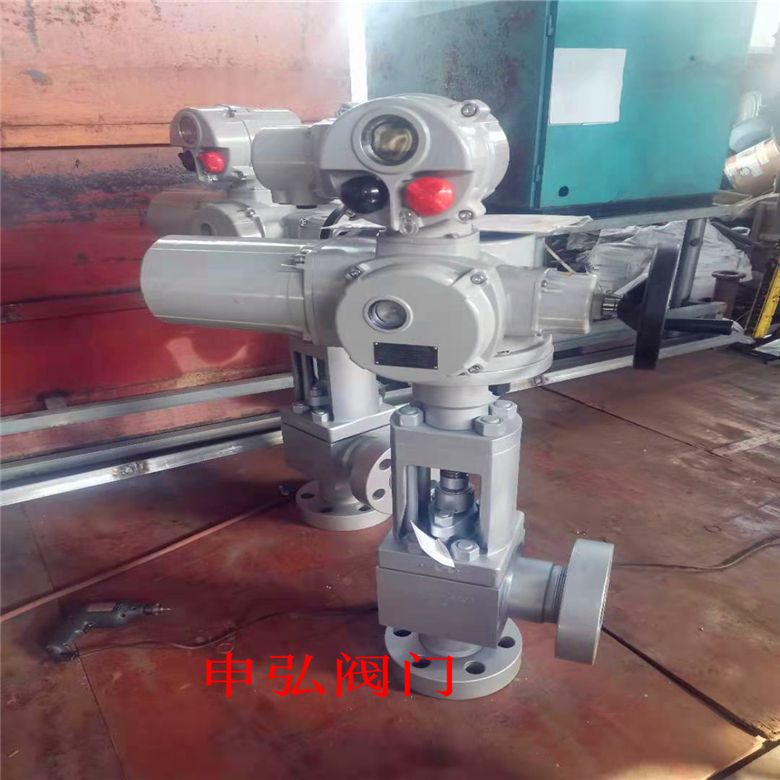

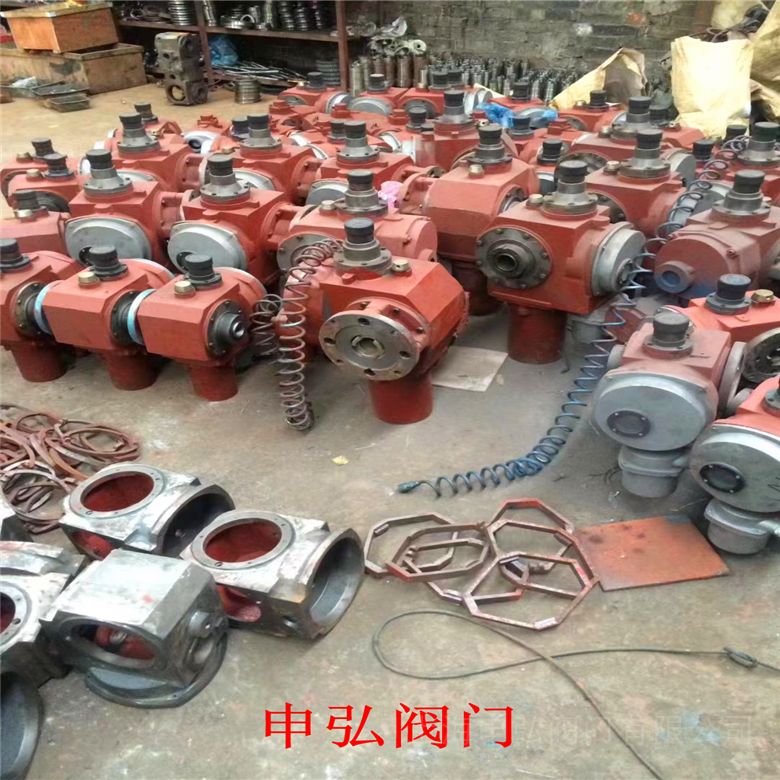

J944H电动角式截止阀 产品说明

出口为90度直角状,广泛适用于各种高压场合。它的原理构造是通过阀瓣沿流体的中心线作直线运动。以阀瓣做为角式截止阀的的启闭件,启闭件形状为塞形,密封面呈平面或锥面。电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。适用于闸阀、截止阀、节流阀、隔膜阀，它可以准确地控制指令动作，是对阀门实现远控、集控和自动控制的驱动装置。本系列产品不仅适用于电站，还可以用于石化、冶金、公用事业等。电动角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降 旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。

J944H电动角式截止阀产品类型：

  1.按执行器控制性能分：基本型和智能型；

  2.智能型按照操作方式分为：智能开关型和智能调节型；智能开关型，用于被驱动装置全开或全关操作。智能调节型，用于被驱动装置需在中间任意位置停止，启动，进行精确控制的操作。多回转执行器系列输出行程大于一圈，理论*大图数3600圈，并具备自锁功能。

  3.按执行器控制模式分：户外型和隔爆型。

　　特点

　　1.该装置防尘、防水，防轻腐蚀，其防护等级为IP55，IP65(特殊订货)；

　　2.转矩控制机构动作可靠，调节方便，转矩重复精度高；

　　3.行程控制机构调节精度和重复精度高，开向和关向可配装各2只至4只微动开关；

　　4.在低速挡采用半自动手—电动切换机构，结构简单，工作可靠，操作轻便；

　　5.采用阀门电动装置用三相异步电机，起动转矩大，转动惯量小；

　　6.配有机械式阀位指示器。

J944H电动角式截止阀技术参数:

公称通径:DN25-DN100

公称压力:1.0Mpa-2.5Mpa

适用温度:-40~150℃

适用介质:水、氨液、液化气

阀体材质:碳钢、铸钢、不锈钢

连接方式:法兰连接

设计制造:GB12233

法兰尺寸:JB/T79;GB9113

结构长度:GB12221

检验实验:GB/T13927

J944H电动角式截止阀结构特点:

1,产品设计制造按ANSIB16.34,E101标准,可与设备直接配套使用.

2,阀门中腔采用自紧式密封结构,内腔压力越高密封性能越好,支管两端为对焊接,适应不同的接管要求.

3,阀体,阀盖有足够的强度和刚性.通道流畅,流体阻力小.

4,阀瓣和阀座的密封面采用司太立(STELLITE)钴革硬质合金堆焊而成,密封面硬度高,耐磨,耐高温,耐腐蚀,抗擦伤性能好,使用寿命长.

5,阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性.

6,阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳.

7,阀门具有上密封结构,保证阀门开启运行时不经阀杆外漏.

8,电动截止阀的开启和关闭由电动装备来控制,电动装置分别配有专用电机,减速机,转矩控制机构,现场操作机构,手动,电动切换机构.除就地操作外,还可进行远距离操作

一、J944H电动角式截止阀主要性能规范:

法兰连接截止阀（角式）
设计与制造符合中国国家标准
1、基本结构形式：角式
2、公称压力：PN1.6-4.0(MPa)
3、公称通径：DN15-300（mm）

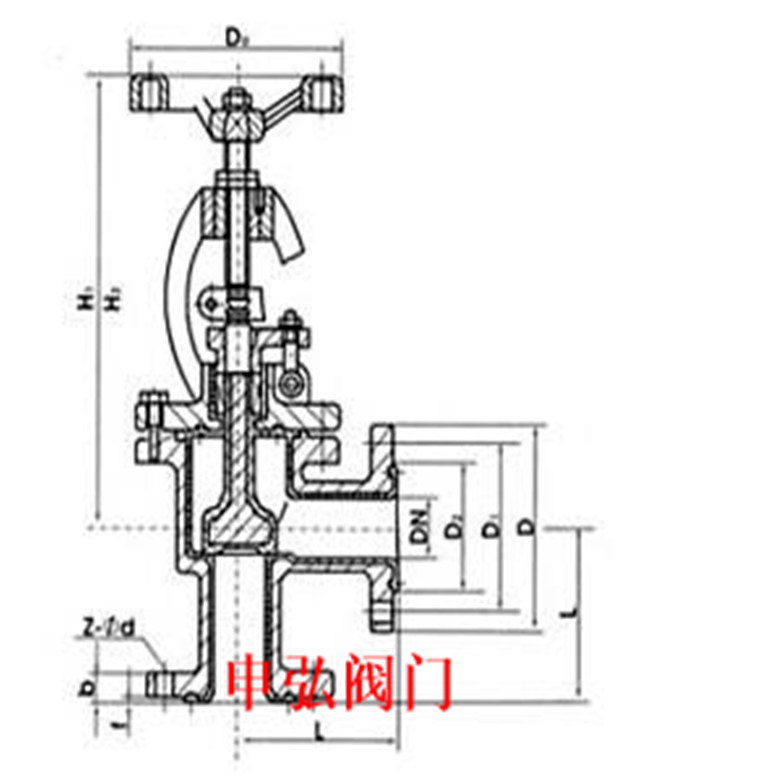

二、J944H电动角式截止阀1.6MPa主要连接尺寸：

三、J944H电动角式截止阀2.5MPa主要连接尺寸：

电动角式截止阀只适用于全开和全关，不适用作调节和节流。该阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不 泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力 所产生的推力，关电动角式截止阀 的力比开电动角式截止阀的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
