J961H电动高温高压锻造型焊接截止阀 产品说明

采用压力自紧式阀盖设计，其阀体与阀盖用螺纹连接，内压自密环密封。具有高压的同时也设计成可耐高温，是适用在火电厂、核电站，石油化工系统的高温、高压管路上。J61Y锻钢自密封截止阀其小口径高压截止阀可采用针型阀代替，一样有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小宜选用。与管路连接采用焊接式结构,适用于水、蒸油品管路上,具有耐高温、耐高压的特点,主要由焊接截止阀与电动执行机构组成,通过接受380VAC的电压即可实现远程开关操作。电动焊接截止阀适用于公称压力PN20~32MPa及P54/100V-P57/170V,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路中,做开关切断或接通管路介质使用。具有密封面不易磨损、擦伤、密封性能好、寿命长,结构紧凑、启闭性好、高度小、维修方便。

本阀可以安装在管道上任意位置上，介质从下往上流。产品设计制造按国家标准GB12235,结构合理,密封可靠,性能优良,造型美观。合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温特点。适用于各类腐性介质的管道上，有良好的防腐性的足够的强度。作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。结构简单、紧凑、检修方便，使用寿命长。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。

​二、J961H电动高温高压锻造型焊接截止阀产品特点:

（1）结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。

（2）密封面采用不锈钢和硬质合金，使用寿命长。

（3）采用柔性石墨填料、密封可靠、操作轻便灵活。

（4）驱动方式分手动、电动、气动、齿轮传功，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。

（5）广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

三、J961H电动高温高压锻造型焊接截止阀工作环境和主要技术参数：

电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz、60Hz）；

单相220V、110V（50Hz、60Hz）

工作环境：

环境温度：-20~+60℃（特殊订货-40~+80℃）。

相对湿度：≤95%（25℃时）。

防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；d

ⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

防护等级：IP55（特殊订货IP65、IP67）。

工作制：短时10分钟（特殊订货30分钟）。

四、J961H电动高温高压锻造型焊接截止阀结构特点：

1、与闸阀相比，截止阀的结构较简单，制造与维修都较方便。

2、密封面不易磨损、擦伤，密封性较好、寿命长。

3、启闭时阀瓣行程较小，启闭时间较短、阀门高度较小。

4、该装置防尘、防水、防轻腐蚀，其防护等级为IP55、IP65(特殊定货)；

5、转矩控制机构动作可靠，调节方便，转矩重复精度高；

6、行程控制机构调节精度和重复度高，开向和关向可配装各2只至4只微动开关；

7、采用半自动手—电动切换机构，机构简单，工作可靠，操作轻便；

8、采用阀门电动装置用三相异步电机，启动转矩大，转动惯量小；

9、配有机械式阀位指示器。

J961H电动高温高压锻造型焊接截止阀产品特点：

1、结构紧凑、启闭性好、高度小、维护方便。

2、阀瓣可变换为节流型、针型、球型和止回型。

3、具有抗气蚀作用耐磨、耐蚀、耐冲刷、使用寿命长。

4、密封面为硬质合金不易磨损、擦伤、密封性能好。寿命长。

5、适用于水、蒸汽、油品管路上、具有耐高温、耐高压的特点。

6、中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。

7、阀杆底部的启闭处为半球体形阀瓣、阀杆及阀瓣表面为硬质合金层。

J961H电动高温高压锻造型焊接截止阀主要性能规范

J961H电动高温高压锻造型焊接截止阀材料性能

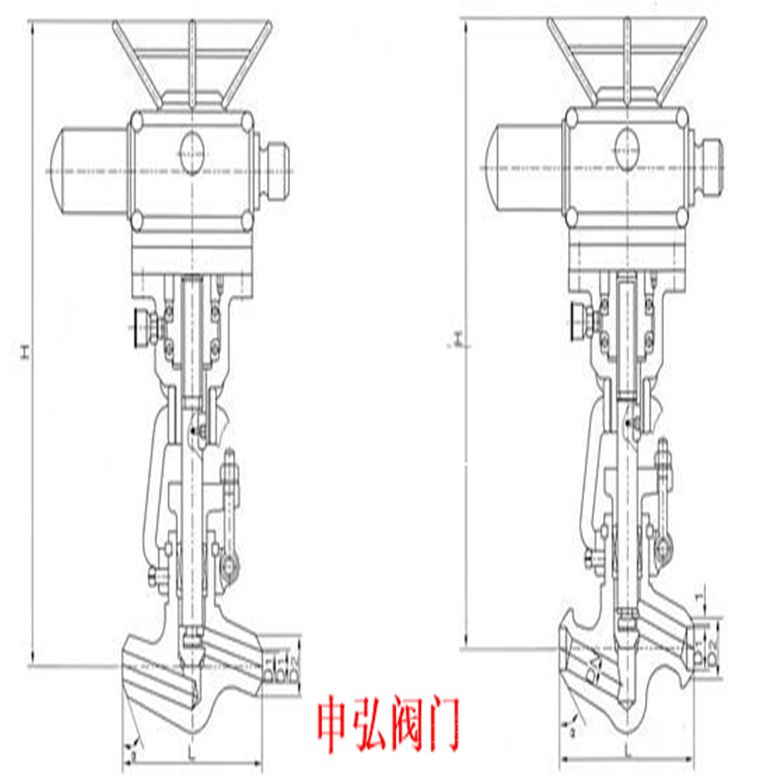

J961H电动高温高压锻造型焊接截止阀主要外形连接尺寸

J961H电动高温高压锻造型焊接截止阀在安装时应注意哪些方面

　　1、安装阀门时注意介质的流向，严格按阀门流向箭头指示的方向安装。

　　2、阀门可安装的管道的任何位置、同时根据介质和介质的温度选择碳钢或合金钢的阀门。

　　3、J61Y高压高温焊接截止阀尽量垂直安装，阀杆向上。

　　4、手轮、手柄及微动机构，不允许作起吊用。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
