GZW管道阻火器 产品说明
本实用新型涉及火焰阻断器技术领域，具体地说，是一种管道阻火器。阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。

该产品适用于可燃气体管道，如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。本阀可与呼吸阀配套使用,亦可单独使用。

GZW管道阻火器性能参照：

1、连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格，耐烧试验1小时无回火现象。

3、壳体水压试验2.4MPA无泄漏。

4、阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。

背景技术：

在我国，目前70％以上的城市生活垃圾，都是收集后，运送当地垃圾填埋处理厂填埋处理。在垃圾填埋的过程中，垃圾中的有机物会发酵产生出大量的沼气(填埋气)。垃圾沼气具有高热值，抗爆性能较好等特点，是一种很好的清洁燃料。如果这些沼气直接排放到大气中，不仅会对环境造成污染，也是一种能源浪费。垃圾填埋气发电采用了垃圾沼气收集和利用理念，通过垃圾沼气收集系统、输送系统、沼气净化系统和沼气发电系统，将垃圾沼气完全利用，产生电力，并入城市电网之中，向电力用户提供清洁能源。垃圾填埋气发电是一种既能有效利用废气资源发电，又能减少空气污染的无害化处理方式。

阻爆燃型管道阻火器系新新型可燃气体管道阻火器，属更新换代的新产品。阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试，其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。

GZW管道阻火器零部件材料：

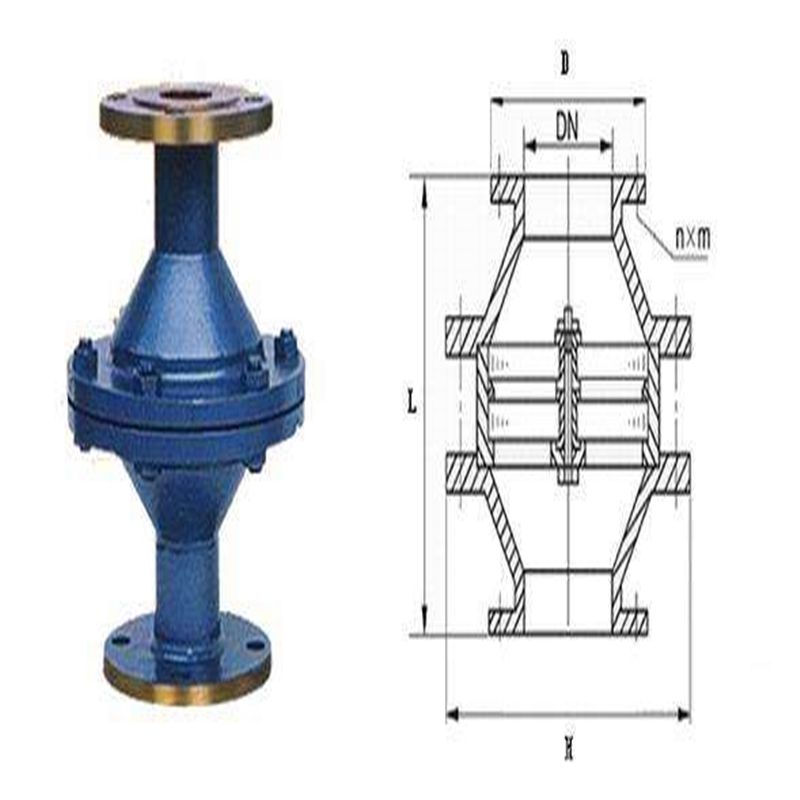

GZW管道阻火器外形尺寸
国标法兰连接外形尺寸：

 GB、JB

美标法兰连接外形尺寸：

ANSI、API、ASME 可供JIS标准

本实用新型涉及一种阻火装置，具体涉及一种管路阻火器。背景技术在输送易燃气体管道、石油工业等场合采用管路阻火器进行阻火，现有管路阻火器采用隔离阻挡的措施进行阻火，尽管能起到阻火作用，但也阻挡了管路的通气状态。发明内容本实用新型针对现有技术的不足，提出一种能在阻火的同时，仍能使管路处于通气状态的管路阻火器。本实用新型通过下述技术方案实现技术目标。管路阻火器，包括阻火器本体；所述阻火器本体包括腔体、阻火芯、连接套；所述腔体内设有阶梯通孔，阶梯通孔大端朝向出口端，阻火芯从出口端塞装在腔体阶梯通孔中部；

管道阻火器性能及特点：

阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。

阻火器易检修，安装方便。耐烧性能合格，耐烧试验1小时无回火现象。

阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。

管道阻火器是用来阻止火焰向外蔓延的安全装置。它由一种能够通过气体的、具有许多细小通道或缝隙的固体材料(阻火元件)所组成。要求阻火元件的缝隙或通道尽量小，因而当火焰进入管道阻火器后，被阻火元件分成许多细小的火焰流，由于传热作用(气体被冷却)和器壁效应，火焰流猝灭。

现有的管道阻火管的管道阻火器阻火效率低。：为了确保储罐阻火器的性能达到完全使用的目的。对球罐阻火器应定期进行检查和保养。槽罐阻火器每半年检查一次，

检查阻火芯子是否堵塞，变形，腐蚀等。发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。

定期清除阻火盘通气孔的污渍，以保证阻火盘良好的阻火功能；重新安装阻火层芯子时，应保证结合面不得漏气。管道阻火器适用于闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上包括火炬系统，油气回收系统，可热炉燃料气的管网上，气体净化通化体统，煤矿瓦斯排放系统及氢气系统等。

GZW管道阻火器维修与保养

1、 为了确保阻火器的性能达到使用目的，在安装阻火器前，须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。

2、 阻火器上的流向标记须与介质流向一致。

3、 每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等。

4、 被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。

6、 重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
