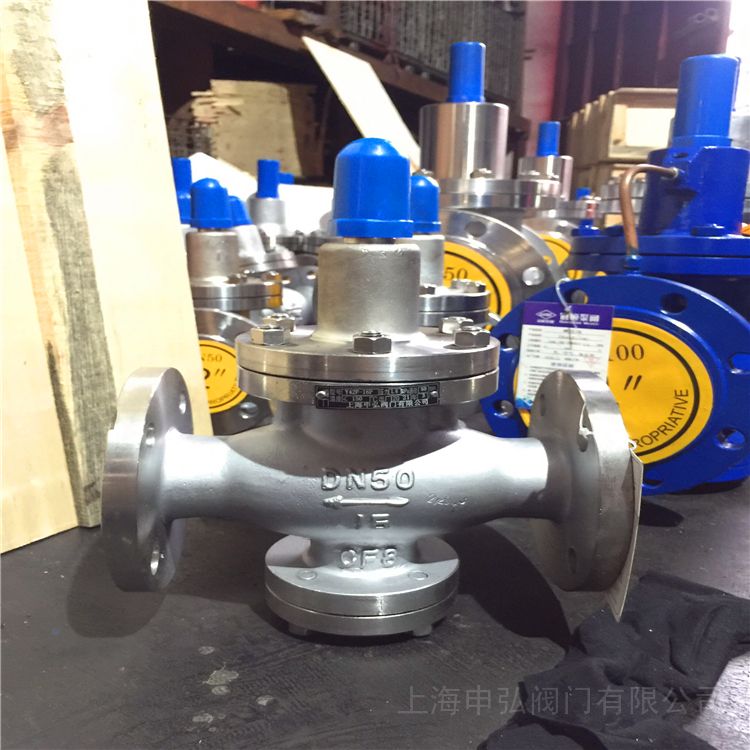

不锈钢弹簧活塞式气体减压阀在山东西韦尔应用

不锈钢弹簧活塞式气体减压阀在山东西韦尔应用

空气减压阀的基本作用原理是靠阀内流道对水流的局部阻力降低水压，水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节，定比减压原理是利用阀体中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成反比，这种减压阀工作平稳无振动，使得国内减压阀生产技术进一步提高。

本实用新型公开了一种弹簧活塞式减压阀,包括具有进口,出口的阀体和设在阀体中的阀芯,阀体上方还安装有帽盖,阀体内还穿设有阀杆,阀杆还与阀芯固定连接,帽盖内设有上弹簧,阀体底部还安装有下盖,阀芯至下盖之间的阀杆外套设有下弹簧,下弹簧两端分别抵在阀芯和下盖上;进口和出口为低进高出的形式,阀杆顶部的阀体内设有活塞工作腔,活塞工作腔的阀杆上安装有活塞,活塞和活塞工作腔内壁密封滑移配合,活塞工作腔与出口相通.介质走向由现有技术中的高进低出改为低进高出,并且由上下双弹簧作用方式下进行减压,如此由原有的阀前压力改为阀后压力能够大大提高稳压精度,灵敏度得到有效提升,使用时,阀后压力能够达到静压状态.

山东西韦尔测控技术有限公司办公室地址位于沂蒙山革命老区--临沂，山东省临沂市兰山区金雀山街道海关路与沂州路交汇我们始终为客户提供好的产品和技术支持、健全的售后服务，我公司主要经营一般项目：五金产品批发；电气设备销售；通讯设备销售；仪器仪表销售；智能机器人销售；消防器材销售；电子元器件批发；伺服控制机构销售；液气密元件及系统销售；生态环境监测及检测仪器仪表销售；环境应急检测仪器仪表销售；劳动保护用品销售；电线、电缆经营；家用电器零配件销售；环境保护专用设备销售；

不锈钢弹簧活塞式气体减压阀在山东西韦尔应用压力参数

*：壳体试验不包括膜片、顶盖

不锈钢弹簧活塞式气体减压阀在山东西韦尔应用流量系数(Cv)

不锈钢弹簧活塞式气体减压阀在山东西韦尔应用零件材料与工况：

*：用于氧气介质时的材料

气体减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。气体减压阀的特点，是在进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内。气体减压阀是气动调节阀的一个配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。

不锈钢弹簧活塞式气体减压阀在山东西韦尔应用的工作原理

1、当输出压力低于设定值时，活塞下侧的力大于上侧，活塞向上移动，推动阀盖上移，使调压阀口加大，由调压阀口进入输出腔的压缩空气的流量加大，输出腔的压力则随之上升。当输出腔的压力达到设定值时，活塞上、下两侧所承受的力处于平衡状态，活塞停止上移，调压阀口的开度保持不变。输出口输出压缩空气的压力和流量保持稳定。

2、当输出压力高于设定压力时，活塞上侧的作用力大于下侧，阀盖和活塞一起向下移动，使调压阀口开度减小，经调压阀口进入输出腔的气体的流量减小，则输出腔的气体的压力下降。若此时输出腔的压力仍高于设定值，则活塞仍继续向下移动，直至调压阀口完全关闭。此时阀盖上弹簧的力不再通过阀芯作用在活塞上，而是使阀盖底面的胶垫紧紧地压在调压阀口上，输入腔与输出腔之间通路被隔断。此时，如果输出压力等于设定压力值，则活塞停止运动。此时设定压力就是在调压阀口与溢流阀口同时关闭，阀处于静平衡状态时的出口压力。

3、若输出压力仍高于设定压力值，活塞继续向下移动，溢流阀口即阀芯的上端面与阀盖的底面脱离，输出腔与溢流腔连通，输出腔内气体经溢流阀口排出。随着输出腔内压力的下降，活塞下侧的压力高于上侧，使活塞与阀芯一起沿轴向向上移动逐渐关小溢流阀口的开度。当输出压力达到设定值时，溢流阀口与阀盖底面完全贴合，输出腔与溢流腔之间通路被隔断，溢流停止。此时，溢流阀口与调压阀口同时关闭，阀处于气体停止流动的静平衡状态。由于阀盖上、下侧所受气压处于相互抵消的平衡状态，所以，无论进气口的压力如何波动，都不能影响阀内压力平衡，因而能够确保出口压力始终稳定在所需要在设定值上，使阀具有良好的压力特性。

空气减压阀执行标准，按JB/T2205-2000《减压阀结构长度》为主的通用类，目前国内大多数减压阀生产厂家均按本标准设计生产，但本标准也不尽，规格不全，根据厂家所生产的减压阀规格及掌握的资料来看，各厂家连接尺寸也不尽统一，建议设计院及用户按标准选用，减压阀生产厂家按标准设计制造。
