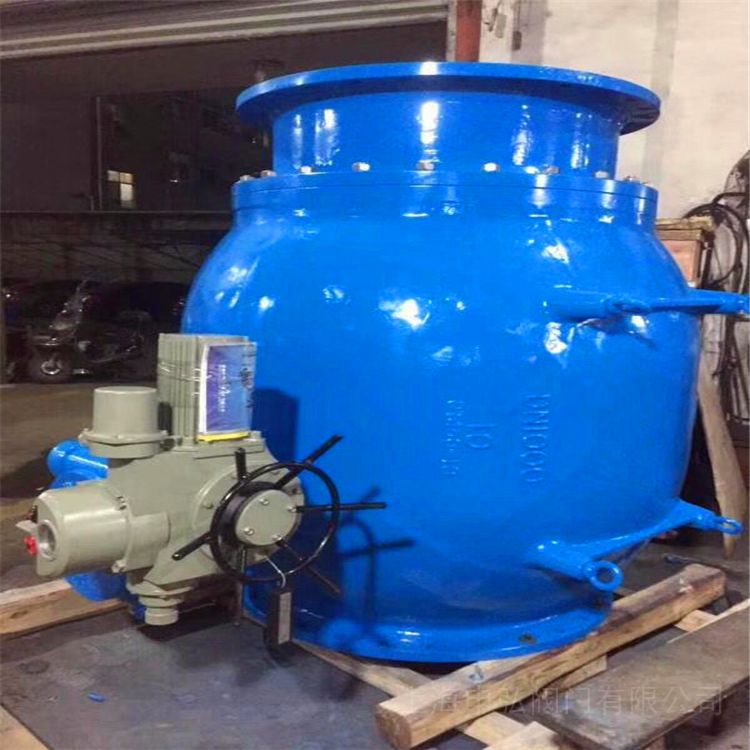

主要用在水厂、电厂、引水工程等介质为水的管网系统，起调节管道介质流量、流态以及调节管网压力的作用。电动调流调压阀特点 该阀优于传统流量调节阀的特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。驱动装置明显减小。该阀可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。供输水管道的工况运行情况,水力计算,应用及调流调压阀的控制方式,以期为今后类似供水管线提供借鉴.

因为阀门的启闭件是圆柱状的活塞设计，在阀门开启时，圆柱形的活塞不会受到流体的盲板力影响，阀门的操作扭矩将得到大大的降低，其扭矩值只有常规闸阀或蝶阀的扭矩值的三分之一到五分之一。活塞启闭件在曲柄滑块机构的驱动下做直线运动，阀门的流量系数与阀门开度间的关系近似一次函数(线性)。不锈钢活塞在铜合金导轨的导引下做轴线运动，这两种材质的搭配使得流到内的沉淀物不会在之间堆积，并进一步的降低了阀门的操作扭矩。

扇叶圈是一个带有等位分布导叶的阀门内流体导向部件。在流体流过阀门时，流体上游会被迫分流成许多一束束的小水流，这些小水流成涡旋状流出，并且被引导至管线中心，这样可以避免气蚀等现象发生对管线造成的破坏。因为气蚀气泡极不稳定且会破逝，在管线中心破逝而不是管壁表面，所以可以避免气蚀对管线的破坏。在水流被截断或是阻挡的时候，水流流过一个小面积的通过区域，其流速会增加，且压力会被降低，这样在水的压力降低于蒸发水压的时候，气泡也会蒸发掉。活塞式控制阀的电动装置包括电 机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换装置。活塞式控制阀的电动装置采用机电一体化设计，配置现地操作控制箱。

【水厂输水调流调压阀技术要求技术参数】

1、公称压力：1.0MPa、1.6MPa、2.5MPa

2、壳体试验压力：P=1.5PN

3、密封试验压力：P=1.1PN

4、出口压力：PN1.0MPa调节阀0.09~0.8MPa

PN1.6MPa调节阀0.10~1.2MPa

PN2.5MPa调节阀0.15~1.6MPa

5、适用介质：水

6、适用温度：0～80

【水厂输水调流调压阀技术要求产品特点】

1、活塞式调流调压阀优于传统流量调节阀的特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。驱动装置明显减小。

2、该阀可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。

3、活塞式调流调压阀具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。

4、活塞式调流调压阀的控制系统可采用集成电子电路，体积小，可靠性好，灵敏度高，安装调试方便。

5、全关渗漏量为零，可作为截止阀使用。不必另设其他截止阀门。

6、如控制程度及精度要求不是很高，该阀的控制可以采用手动或普通电动形式。

7、可以卧式安装，也可以立式安装。

鼠笼式圆筒是活塞延伸出来的一个带孔部件，鼠笼槽的大小可以根据工况的不同而进行设计。水在流过鼠笼时，会被节流成许多高速的流体，流体通过鼠笼后向流道中心喷射并相互撞击。因为气蚀现象被控制在了流道的中心，其能量将相互抵消或逐渐通过管线中心衰减，进而不会造成对管道的震动或气蚀破坏。流体的速度能量(动能)通过活塞阀后被转化成了压力能量，压力能量在直线方向可以破坏掉鼠笼产生的气蚀气泡，进而保护流体对管线的破坏作用。

该阀具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。该阀的控制系统可采用集成电子电路，体积小，可靠性好，灵敏度高，安装调试方便。全关渗漏量为零，可作为截止阀使用。不必另设其他截止阀门。如控制程度及精度要求不是很高，该阀的控制可以采用手动或普通电动形式。可以卧式安装，也可以立式安装。
