    BQ41PPL一体式保温夹套球阀主要性能规范

    2022-09-22 18:19:33  来源:SH

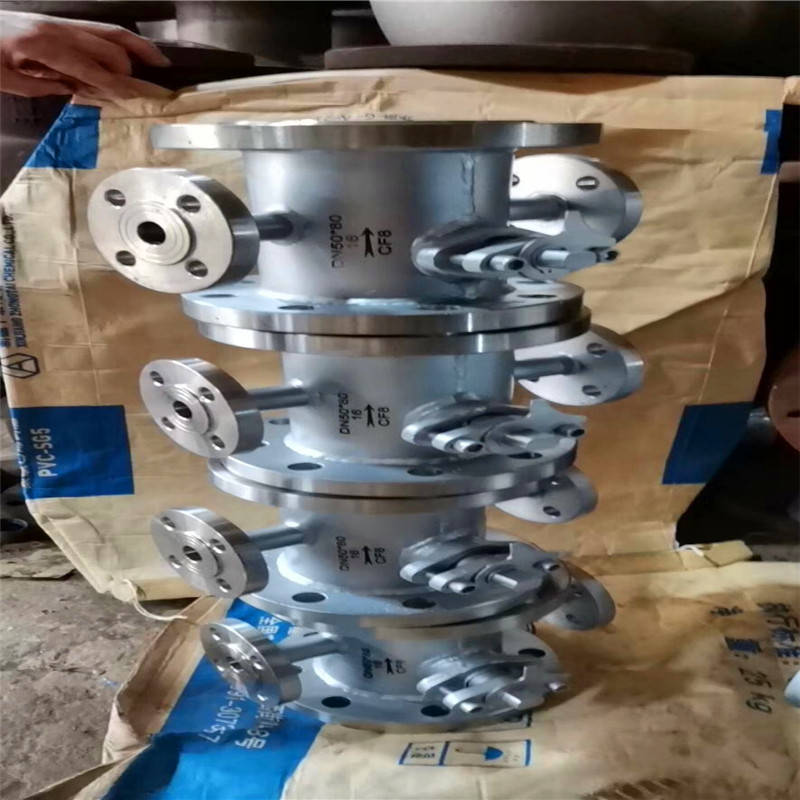

    BQ41PPL一体式保温夹套球阀主要性能规范

    一体式保温夹套球阀设计优化方案保温夹套球阀设计有科学合理的保温夹套,各零部件是根据使用介质的性能设计,保证介质在管道中流通,可用在保温管道上作为启、闭阀使用。

    也称夹套保温球阀,是在球阀的基础上焊装金属夹套,用于注入蒸汽或其它保温、保冷介质,确保球阀内介质能够正常工作。保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。球阀主体材料:WCB、CF8、CF8M、CF3、CF3M。





    BQ41PPL一体式保温夹套球阀主要性能规范结构特点:

    保温夹套球阀采用整体式夹套结构设计,更能均匀地保温、保冷,保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的压力为1MPa。

    夹套保温球阀具有良好的保温、保冷特性,除缩径保温球阀外,阀门的通径和管径一至,介质呈直线流动,阻力小,能有效降低管路中介质热量的损失,因此,对容易凝固、高粘度的液体介质具有优良的性能。

    夹套保温球阀生产厂家,由本厂自主研发生产的球阀质量可靠、价格合理、售后服务完善。夹套保温球阀具有良好的保温保冷特性,且阀门的通径和管径一致,介质呈直线流动,阻力小,容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计,更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的*高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。





    BQ41PPL一体式保温夹套球阀主要性能规范产品特点:

    (1)流体阻力小,全通径的球阀基本没有流阻。

    (2)结构简单、体积小、重量轻。

    (3)紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。

    (4)操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

    (5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

    (6)在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

    (7)适用范围广,通径从小到几毫米,大到几米,从高真空压力都可应用。

    (8)由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。





    BQ41PPL一体式保温夹套球阀主要性能规范主要性能规范

    1.设计制造:BS5351

    2.结构长度:ANSI B16.10

    3.连接法兰:ANSI 150、300Lb按ANSI B 16.5

    JIS 10K、20K按JIS B2212、B2214

    4.阀门检验和压力试验:API STD.598

    5.结构:带夹套、耐火、防静电

    6.主体材料:WCB、CF8、CF8M、CF3、CF3M



    BQ41PPL一体式保温夹套球阀主要性能规范



    也称夹套球阀,是在球阀的基础上焊装金属夹套,用于注入蒸汽或其它保温、保冷介质,确保阀内介质能够正常工作。该产品具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。本产品采用整体式结构形式,广泛适用于化工、石油、制药、冶金等行业的系统管路中。

    一体式保温球阀是在球阀的基础上焊接的金属护套,用于注入并确保蒸汽或其他热量和冷却剂主体阀内的介质可以正常工作。它具有优良的热和冷保持性,阀直径与管道直径相同,同时可以有效减少管道中介质的热损失。保温球阀采用一体式夹套结构设计,以保持热空气和冷空气均匀。保温球阀比常规球阀更小,更轻,不泄漏,并且具有出色的气密性。外套是焊接的。采用碳素钢管。铸件具有更高的耐压性和强度。护套和阀体的外部焊接到护套上,允许蒸汽或冷水压力达到1MPa。

    夹套保温球阀主要适用于石油、化工、制药、冶金、电力等各类系统中,以输送常温下会凝固的高粘度介质。其球阀的夹套焊接在阀门的两端密封面之间,阀门的侧面和底部设有夹套的热媒连接口。由于增加了夹套,此种阀门的端部连接尺寸比同一规格的尺寸大一到两个规格。阀门的端部连接型式有法兰和对焊两种。夹套中可自由的通过蒸汽或导热油介质,确保粘稠的介质顺畅的通过阀门。
