电动V型调节球阀技术规范

电动V型调节球阀技术规范

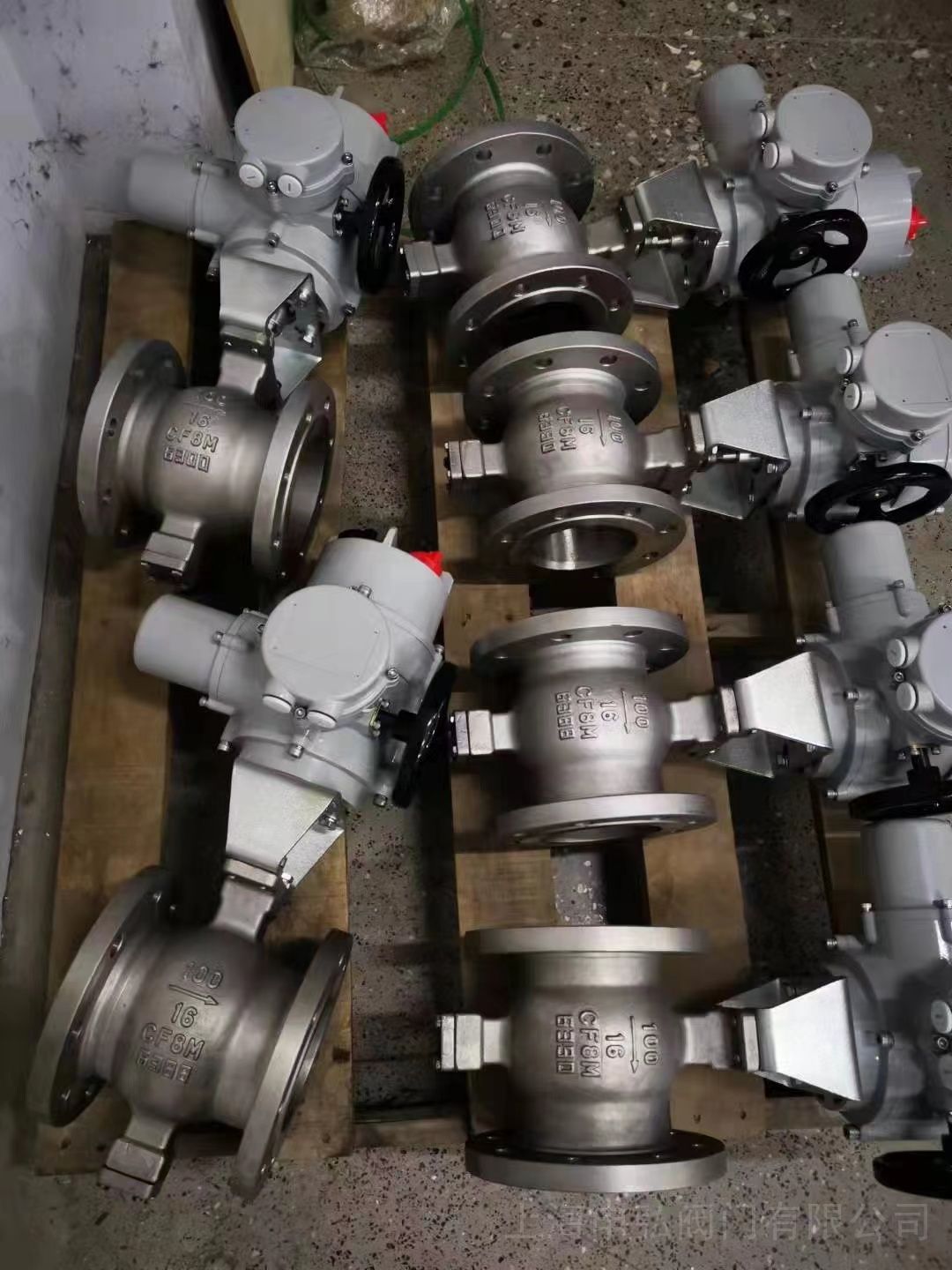

摘要本实用新型公开了一种一种精密电动V形球阀，特点是它由操作器、驱动器、执行机构和V形球阀组成，V型球阀由V形开口的阀芯球体与圆环阀座组成，执行机构由步进电机、由滚珠丝杠、齿轮、齿条组成的减速机构和位置发送器组成，步进电机输出轴和滚珠丝杠连接，滚珠丝杠配有丝杠螺母，齿条固定在滚珠丝杠上，并与齿轮啮合，齿轮轴即为执行机构输出轴通过其上的花键和V形球阀的阀轴相连接，执行机构输出轴和角位移传感器连接，角位移传感器与位置发送器连接，位置发送器将执行机构输出轴的角位移转换成阀位反馈电流信号输出至操作器。

V型球阀属于固定球阀，也是单阀座密封球阀，调节性能是球阀中的，V型调节球阀流量特性是等百分比的，可调比达100:1。它的V型切口与金属阀座之间具有剪切作用，V型球阀特别适合含纤维、微小固体颗粒、料浆等介质。电动V型球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。电动球阀开关轻便，铜电磁阀体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。V型球阀属于固定球阀，也是单阀座密封球阀，调节性能是球阀中的，V型调节球阀流量特性是等百分比的，可调比达100:1。它的V型切口与金属阀座之间具有剪切作用，V型球阀特别适合含纤维、微小固体颗粒、料浆等介质。

电动V型调节球阀技术规范产品应用：

V型调节球阀适用于经常操作,启闭迅速,轻便,流体阻力小,结构简单,相对体积小,重量轻,便于维修,密封性能好,不受安装方向的限制,介质的流向可任意,无振动,噪声小；V型调节球阀由于球芯带有Ｖ型结构，对阀座具有剪切作用。因此适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，V型球阀特别适用于制浆、造纸产品过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。

电动V型调节球阀技术规范技术规范

阀座参数

电动V型调节球阀技术规范主要零件材质表

电动V型调节球阀技术规范主要技术参数及性能指标

电动V型调节球阀技术规范执行器技术参数

电动V型调节球阀技术规范产品特点：

1. V型球阀阀体整体式结构：阀体都是整体侧装式结构，结构刚性强，不容易引起变形和外泄。

2. 上下自润滑轴承：阀体内装有上下自润滑轴承，与阀杆接触面积大，承载能力高，磨擦系数小，使阀门的扭矩减少。

3. 阀座可根据介质和工况的需要，选金属硬密封或PTFE软密封：金属硬密封阀座密封表面堆焊硬质合金，球表面镀硬铬或作喷焊、离子氮化等硬化处理，使密封面使用寿命增强，耐温提高；软密封PTFE阀座或增强PTFE阀座密封性好，耐腐蚀，适应范围广。

4. V型调节球阀经济实用性：阀体重量轻，阀杆扭矩小，配用气动或电动执行器相应规格小，与其它类型的调节阀相比，性价比高。

5. 介质适应范围广：由于V型开口与阀座之间的剪切作用力，及阀内腔流道的光滑圆整，使介质不易积存于内腔，所以它除适合液体介质外，更适合于带纤维及固体颗料介质的系统控制。

6.V型调节球阀 小流量控制：通过对小口径阀芯特殊V型开口的加工，可实现小CV值控制。

电动V型调节球阀技术规范产品应用：

V型调节球阀适用于经常操作,启闭迅速,轻便,流体阻力小,结构简单,相对体积小,重量轻,便于维修,密封性能好,不受安装方向的限制,介质的流向可任意,无振动,噪声小；V型调节球阀由于球芯带有Ｖ型结构，对阀座具有剪切作用。因此适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，V型球阀特别适用于制浆、造纸产品过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。本阀的优点是，流通能力强，具有良好的切断性，特别适合于纸浆等纤维介质，对V形开口的修正，还可使阀门的流量特性达到近似等百分比，提高控制效果。
