YK43F先导活塞式氧气专用减压阀使用说明

YK43F先导活塞式氧气专用减压阀使用说明

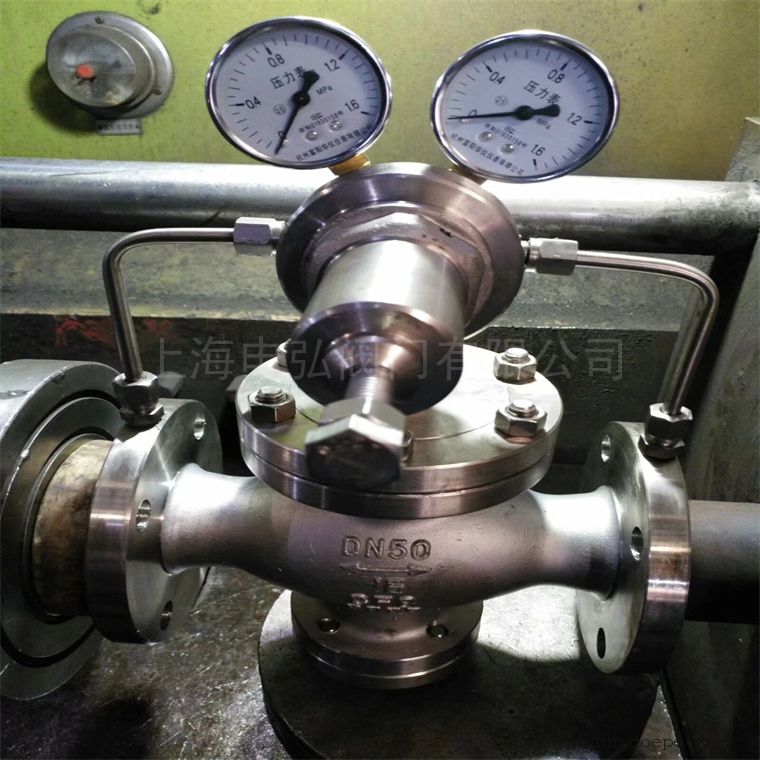

 YK43F氧气减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。YK43F氧气减压阀主要用于气体管路，如氢气、氮气、氧气、煤气、天然气、液化气等气体。

      在物理化学实验中，经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体钢瓶中。使用时通过减压阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。减压阀为氧气减压阀，简称氧气表。

氧气减压阀的高压室连接到钢瓶，低压室是气体出口并通向应用系统。高压表显示储存在气缸中的气体的压力。低压表的输出压力可以通过调节螺钉控制。

使用时，首先打开钢瓶的总开关，然后顺时针转动低压表的压力调节螺钉，压缩主弹簧，并驱动隔膜、弹簧垫和顶杆打开阀门。这样，高压气体在节流和负压后通过高压室在入口进入低压室，然后通过出口进入工作系统。转动调节螺钉以改变阀门打开的高度，从而调节高压气体的流量并达到所需的压力值。

YK43F先导活塞式氧气专用减压阀使用说明

减压阀配有安全阀。它是一种保护泄压阀并使其安全使用的装置，也是泄压阀发生故障的信号装置。如果由于阀垫、阀门损坏或其他原因导致输出压力自行上升并超过一定的允许值，则安全阀会自动打开排气。氧气减压阀的高压腔与钢瓶连接，低压腔为气体出口，并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。 　　　

YK43F先导活塞式氧气专用减压阀使用说明使用

（1） 根据不同的使用要求，氧气减压阀有多种规格。*大入口压力通常为，*小入口压力不小于出口压力的2.5倍。出口压力有许多规格，通常*大出口压力为。

（2） 安装卸压阀时，验证其连接规格是否与所用气缸和系统的连接相匹配。减压阀连接到具有半球形表面的钢瓶上，通过拧紧螺母使两者匹配。因此，两个半球形表面在使用时应保持光滑和清洁，以确保良好的气密效果。安装前可使用高压气体进行除尘。如果需要，聚四氟乙烯等材料也可以用作密封件。

（3） 氧气减压阀应严格禁止接触油脂，以免发生火灾事故。

（4） 停止操作时，应将减压阀中的残余空气排出，然后松开调节螺钉，避免弹性元件长期受压变形。

（5） 减压阀应避免冲击和振动，并且不应接触腐蚀性物质。

YK43F先导活塞式氧气专用减压阀使用说明

     使用时先打开钢瓶总开关，然后顺时针转动低压表压力调节螺杆，使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室，并经出口通往工作系统。转动调节螺杆，改变活门开启的高度，从而调节高压气体的通过量并达到所需的压力值。

     减压阀都装有安全阀。它是保护减压阀并使之安全使用的装置，也是减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因，导致出口压力自行上升并超过一定许可值时，安全阀会自动打开排气。 　　　　

     氧气减压阀的使用方法 按使用要求的不同，氧气减压阀有许多规格。*高进口压力大多为，进口压力不小于出口压力的2.5倍。出口压力规格较多，一般为，*高出口压力为。 安装减压阀时应确定其连接规格是否与钢瓶和使用系统的接头相一致。减压阀与钢瓶采用半球面连接，靠旋紧螺母使二全吻合。因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。 停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形。 氧气减压阀应严禁接触油脂，以免发生火警事故。 减压阀应避免撞击振动，不可与腐蚀性物质相接触。

YK43F先导活塞式氧气专用减压阀使用说明

 　这些减压阀的使用方法及注意事项与氧气减压阀基本相同。但是，还应该指出:专用减压阀一般不用于其它气体。为了防止误用，有些专用减压阀与钢瓶之间采用特殊连接口。例如氢气和丙烷均采用左牙螺纹，也称反向螺纹，安装时应特别注意。
