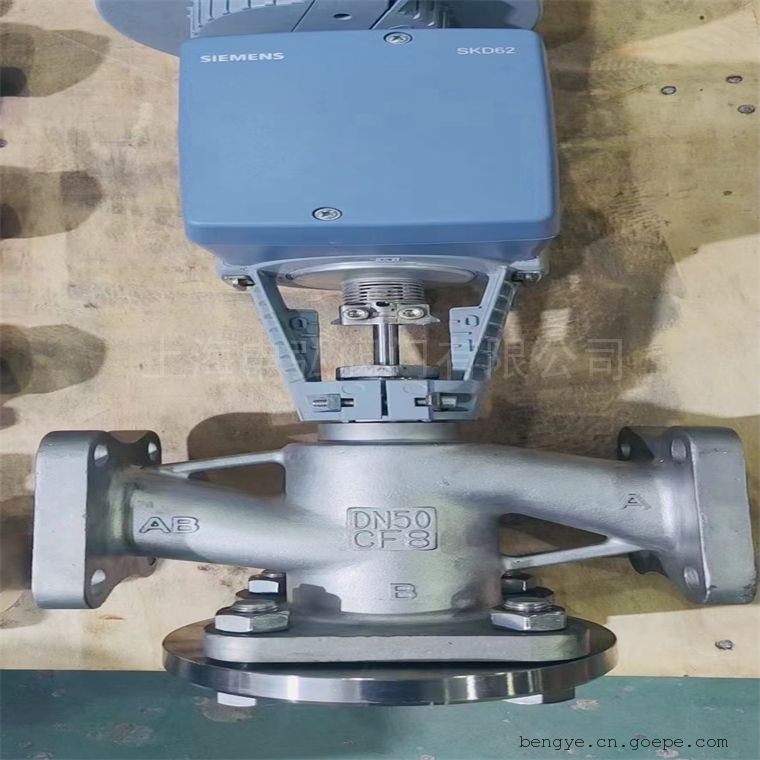

电动蒸汽调节阀（又称控制阀）要由电动执行器和阀体、阀座、阀瓣等零件组成，阀体结构形式采用双阀座、双锥体阀瓣的结，采用压力平衡式阀瓣，通过阀瓣升降调节压力，配用2SB6或MILLER5直行程电动执行器，输入输出4-20mA信号，实现遥控和自动控制。本系列产品的减压比用到0.6较为合适。 电动蒸汽调节阀主要用于蒸汽管路调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。

国产阀体、西门子电控部分组成，电动减压阀通过调节一次侧流体的动压头，达到控制减压阀后压力的目的    电动压力调节阀由精小型电动调节阀配用PID压力控制仪及压力传感器组成(还可选择分时段智能控制压力),控制精度高,电动压力调节阀流道呈S流线型,选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4、10.0;阀体口径范围DN20-DN300;适用流体温度-150℃ -+560℃范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有直线、等百分比。

西门子电动蒸汽压力调节阀工作原理

该设备主要用于换热站热源及生产工艺设备前蒸汽压力调节；暖通空调、给排水系统或设备水力压力调节；液位控制西门子混装电动减压阀是电动调节阀在压力控制领域的典型应用。该设备通过调节一次侧流体的动压头，达到控制减压阀后压力的目的。该设备由西门子压力变送器、控制器、电动执行器及我公司生产的VQF43.VGF53自平衡防抱死阀体组成。

西门子电动蒸汽压力调节阀工作原理产品优势

电动无级调节，二次压力稳定，控制精度高。

操作简便，只需通过控制器修改二次压力设定。

运行平稳，使用寿命长。

注：

我公司生产的球墨铸铁阀门：*大承压：16Kg；*高耐温：180°C （DN10...DN300）

碳素铸钢阀门：*大承压：25Kg；*高耐温：350°C （DN10...DN300）

二、西门子电动蒸汽压力调节阀工作原理主要技术参数

三、西门子电动蒸汽压力调节阀工作原理流量系数

四、西门子电动蒸汽压力调节阀工作原理主要零件材料

电动调节阀是工业自动化过程控制中的重要执行单元仪表。随着工业领域的自动化程度,应用在各种工业生产领域中。与传统的气动调节阀相比有明显：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种.

西门子电动蒸汽压力调节阀工作原理

压力调节阀是由361L系列电子式电动执行机构和单座调节阀以及压力传感器与显示器组合电动执行机构内有伺系统，无须另配伺服放大器，无需4-20mA调节，只需注明阀后压力是多少即可运行阀门，实现没有远程信号可运行的压力调节阀.自力式压力调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按预定设定值，进行自动调节的节能型控制装置。它集检查、控制、执行诸多功能于控制阀，自成一个独立的仪表控制系统。
