J21W带焊接式针型截止阀选型指南

J21W带焊接式针型截止阀选型指南

J21W焊接式针型截止阀的特点包括结构简单、易于维修、制造成本低廉等，但节流阀的调节精度不高，难以作为调节阀门使用，同时由于阀门内阀瓣和阀座之间介质流速较高，容易出现汽蚀现象，因此零件需使用耐汽蚀材料，且不适于切断介质之用。

针型截止阀一般适用于负载变化不大的场合，或对速度稳定性要求不高的场合，如应用于化工仪表中，这是因为针型截止阀没有补偿负载变化造成流速不稳定的功能。针型截止阀的使用环境应注意，流量调节范围大、流量压差变化小、内泄漏量小和调节力矩小。是截止阀的一种类，也叫外螺纹针型阀,外螺纹针形阀,外螺纹截止阀，连接方式采用焊接式,跟阀体连接采用外螺纹活接式,所以也叫外螺纹截止阀，是针型阀常用的一种形式，安装时两边的焊接短管焊接在管道上，然后可以拧动针阀上面的活接头，进行安装和拆装，方便简单，经济实用，维护容易，一般针型阀的压力可以达到各种压力要求，是一种较为好用的截止阀，作用主要用于流体管道中启闭截止，切断，开启，改变介质流向的功能

一，J21W带焊接式针型截止阀选型指南的工作原理

当顺时针旋转手轮时，通过螺纹旋转阀杆，使针阀阀芯慢慢压向阀座端面，使之压紧密封，达到关闭功能，当逆时针转动手轮时，阀芯慢慢远离阀座，达到开启目的。

J21W焊接式针型截止阀材质单：

J21W焊接式针型截止阀特点：

1、结构简单、重量轻、维修方便、启闭迅速、密封面不易磨损、擦伤、密封性较好、寿命长。

2、结构与使用 根阀由手动操作机构与阀体两部分组成。

3、密封部分用司太莱合金堆焊，能承受高压主高温流体冲蚀。

J21W焊接式针型截止阀技术参数：

1、产品型号：J11W、J21W、J61W

2、公称通径：DN3～DN50

3、工作压力：0.6Mpa～32Mpa

4、工作温度：-190℃～+650℃

5、材质：不锈钢、碳钢

6、生产标准：国标、美标、德标

三，J21W带焊接式针型截止阀选型指南型号主要有:

J21H-16C,J21H-16，J21H-25，J21H-32，J21H-64，J21H-160，J21H-320，J21H-25C,J21H-32C,J21H-40C，J21H-64C,J21H-160C,J21H-160,J21H-320C ,J21W-16P,J21W-25P,J21W-32P,J21W-64P,J21W-40P，J21W-160P,J21W-320P，J21W-400P，J21Y-160P，J21Y-320P，J21Y-64P，J21Y-25P，J21Y-16P，J21W-16R，J21W-25R，J21W-40R，J21W-64R，J21W-160R，J21W-320R，

材质主要有:20#,304,201,316,316L，其中碳钢材质经过发黑处理，不易生锈，具有良好的钢性和韧性，304和316，316L不锈钢具有较好耐腐蚀性能，在各种化工腐蚀历害的地方常用不锈钢材料

四，手柄方式有手轮式,条钢式,有红色,蓝色,黑色,黄色，塑料黑色，白色等

五，设计制造:GB/T12224-1989,JB/T7747-1995

六，连接方式:焊接式，拆装方式：活接式

七，结构特征:锥面密封,活动阀瓣,还可以带穿板功能和带散热片的形式

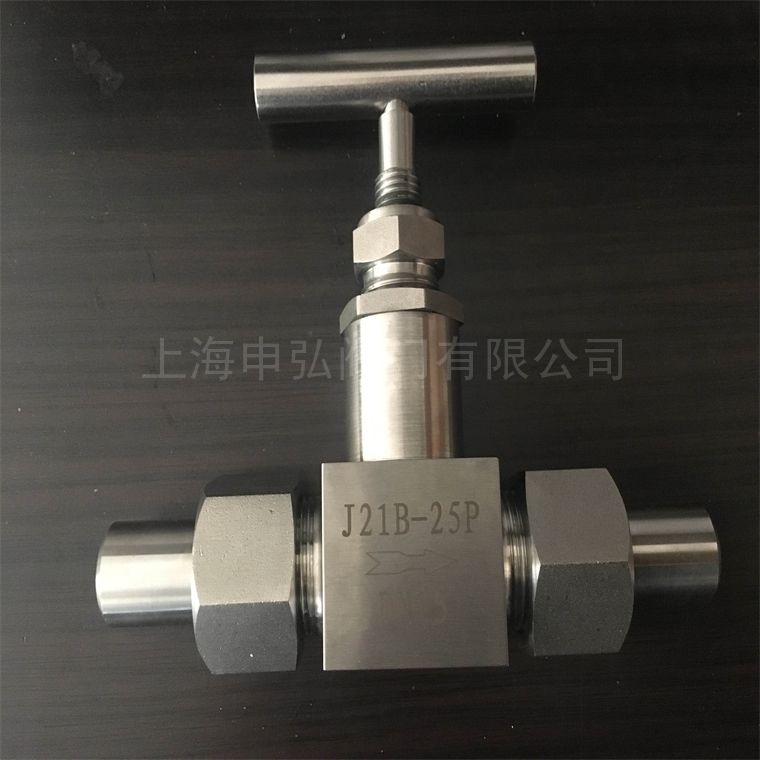

两头带活接焊接短管，焊接在管道上，拆装时把活接拧下来就可以

八，主要螺纹形式：国际公制螺纹，

国标公制螺纹对应关系：DN6-￠14，M20*1.5，DN10-￠18，M24*1.5，DN15-￠22，M30*2，DN20-￠28，M36*2，DN25-￠32，M39*2

阀门检验标准:GB/T13927-1992、

九，包装方式:纸箱包装,木箱包装

十，运输方式:快递,客运,物流货运

十一，安装方式：流体按阀门箭头指示方向安装
