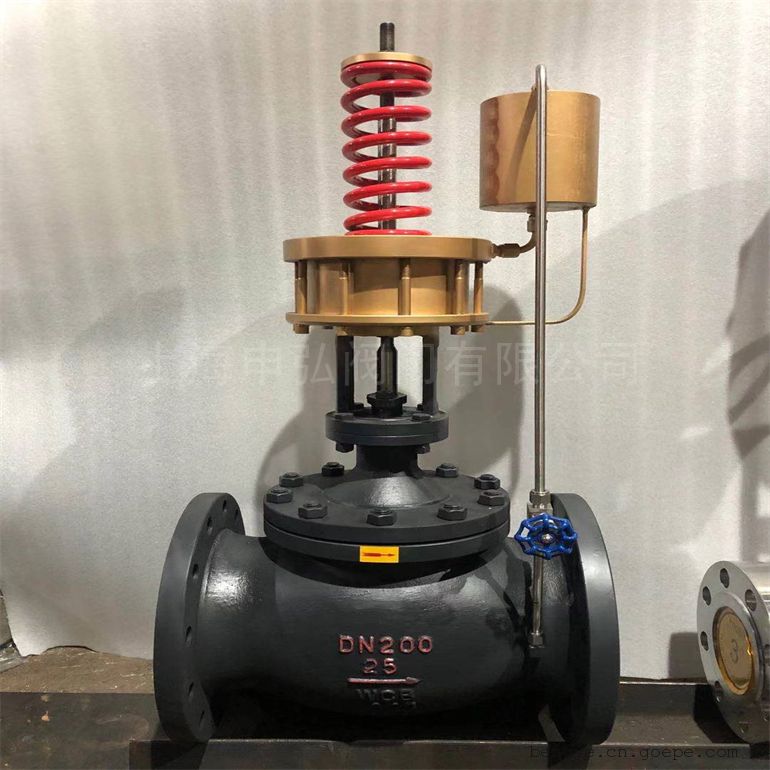

直接作用式自力式蒸汽减压阀应用案例

直接作用式自力式蒸汽减压阀应用案例

自力式是一种用于无电、无气场合的节能型产品，广泛应用于非腐蚀性气体、压缩空气、蒸汽及液体减压稳压和泄压稳压的自动控制。自力式减压阀,活塞式减压阀,蒸汽减压阀是气动调节阀的一个配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。本类阀门在管道中一般应当水平安装。按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。自力式减压阀的工作由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。 自力式减压阀——该阀门的减压比必须在一定程度上高于系统值； 即使在*大或者*小流量时它也应该能够对正作用或者反作用控制信号做出响应。这些阀门应该针对有用控制范围选择，即*大流量的20%到80%。正常为等比型或者具有等比特性。这些类型的阀门本身具有比例控制所要求的*佳流量特性及流量范围。

直接作用式自力式蒸汽减压阀应用案例的原理及特点

在工业上广泛应用，是一种无需外来资源，只需要被测自身压力、温度或者流量的变化，设定预先的值就能自动调节的一种控制装置，这是一种节能型的仪表，具有控制执行等多功能的仪表控制系统。它的种类可分为自力式压力（微压）调节阀、自力式（压差）流量调节阀、自力式温度调节阀。适用于城市供热、供暧及没有供电、供气又需控制的场合。

自力式减压阀是一种小型弹簧直接作用调压阀，阀芯为软密封平衡结构，外部接口为螺纹接口，反馈方式为内部直接反馈，结构紧凑，自带输出压力表。可适用于各类弱腐蚀常温介质。

主要技术参数

1、公称通径:螺纹接口:1/2",3/4',1';法兰接口:15,20,25mm

2、公称压力:PN1.6 4.0 6.4 MPa

3、使用温度:-20～+70℃

4、调压范围分段KPa:10-50;40-160;150-350;300-800

5、大使用压差:1.5Mpa

6、阀体材质:CS 304SS 316SS 316L

7、内件材质:304SS 316SS 316L

8、泄漏等级:Ⅵ级(GB4213-92)

城市供热、供暖系统采用该产品，热效率比以前提高30%~40%。

下面就自力式压力调节阀的原理进行简单的概述。

自力式阀后压力调节的工作原理：总有阀后、阀前控制两种，阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2。P2经过管线输入上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。当P2增加时，P2作用在顶盘上的作用力也随之增加。此时，顶盘上的作用力大于弹簧的反作用力，使阀芯关向阀座的位置。这时，阀芯与阀座之间的流通面积减少，流阻变大，P2降低，直到顶盘上的作用力与弹簧反作用力相平衡为止，从而使P2降为设定值。同理，当P2降低时。作用方向与上述相反，这就是阀后压力调节的工作原理。

接作用减压阀由执行器、阀体、阀座、阀芯部件等组成，减压阀是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，直接作用减压阀可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。减压阀广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统中各种设备气体、液体及蒸汽介质的减速压、稳压（的自动控制。

直接作用式自力式蒸汽减压阀应用案例结构图

直接作用式自力式蒸汽减压阀应用案例工作原理：

直接作用式减压阀启动时，阀门处于打开的状态，允许上游介质通过，设定压力时压缩调节弹簧，弹簧撑板拉动阀杆使减压阀保持全开状态，随着下游压力的升高，通过下游压力反馈管作用在执行器内的控制膜片上，通过主轴与弹簧力相抵，使用阀门关小，终达到平衡，使减压阀维持合适的开度，保证要求的设定压力稳定。

关于自力式压力调节阀的应用也非常的广泛，突出方面在黏度较高的介质中的应用。　自力式减压阀是不需要任何外加能源，利用被调介质自身调节的减压产品。其特点在于能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整，采用快开流量特征，动作灵敏、密封性能好，因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压。按照不同的分类方法，我们可以将自力式减压阀分成不同类别，直接作用式自力式蒸汽减压阀应用案例包括：

　　1、按照作用方式：直接作用式和指挥器作用式；

　　2、按照取压方式：减压调压器和背压泄压调压器；

　　3、还可分为先导活塞式减压阀、薄膜式减压阀、波纹管式减压阀、比例式减压阀、自力式减压阀、直接作用自力式减压阀、背压调节阀等等。

　　自力式减压阀使用中应重视对阀门的安装与维护，具体要点包括：

　　1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

　　2、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。

　　3、带传动机构的闸阀，按产品使用说明书的规定安装。

　　4、如果长期下去还是有一定的问题的，所以才有一般减压阀都要求进出口压差必须≥0.2Mpa。

　　5、蒸汽管道上的减压阀和管道压力不匹配。但从基本原理上来说，还是可以通过蒸汽的。因为减压阀是由出口的压力来控制的，出口的压力不够，主阀是处于全开状态的。
