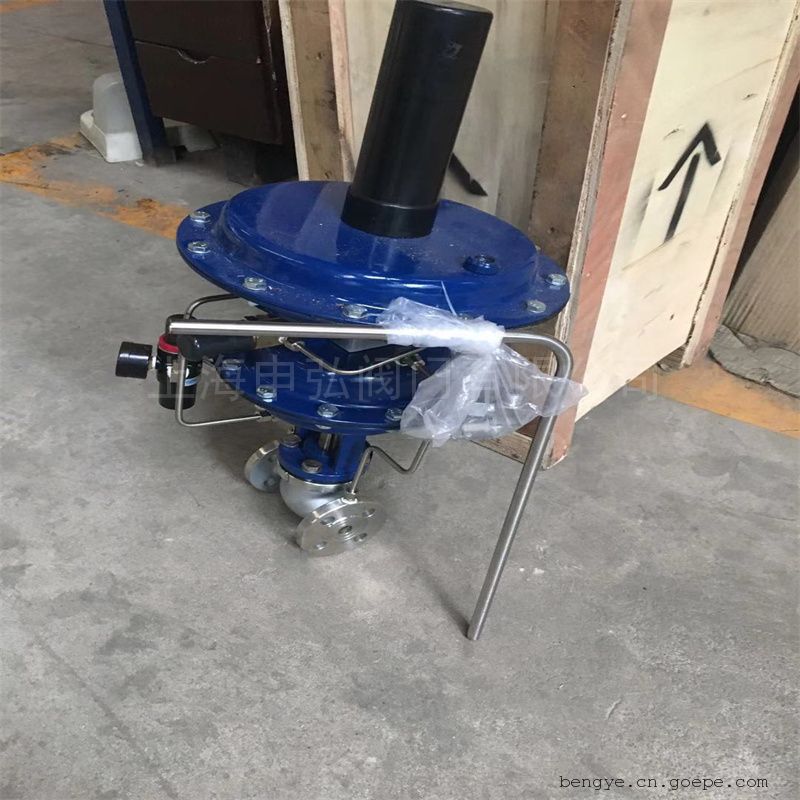

ZZYVP自力式带指挥器压力减压阀安装调试

ZZYVP自力式带指挥器压力减压阀安装调试

自力式带指挥器压力减压阀安装调试无需外加动力，利用被调介质本身压力作为动力源，引入批示器以把持主阀的阀芯地位来转变阀门的介质流量，使阀后压力坚持恒定。介质沿阀体上箭头方位流经阀体，上游压力P1作为驱动源通过过滤减压阀进入导体B室..受控的下游企业压力P2经导压管传送到指挥举行检测室A，并在此能够转换成市场定位力。当下游企业压力不断升高或下降时，使指挥器阀芯位移，气源进入C，使自力式调整阀举行趋向发展打开或封闭，从而能够到达本身减压、稳压的目标。
是一种无需外来能源，而只依附被调介质自身的压力变更到达主动调整和稳固阀后压力为恒定值的一种节能型压力调整阀。

自力式带指挥器压力减压阀的压力设定在指挥器上实现，因此便利、快捷、省时省力可运转状况下持续设定；把持精度高，可比通常ZZY型直接操纵自力式压力调整阀高一倍，合适于把持精度请求高的场所；检测、履行元件由耐高温资料制造，无需外加能源，应用被调介质自身能量为动力源，引入压力阀的指挥器以把持压力阀的阀芯地位，转变流经阀门的介质流量，使阀门后端压力(B型)或前端压力(K型)坚持恒定。ZZYVP-16重要用在阀前压力较高(0.2-0.8MPa)而阀后力特别低(0.5-100Kpa)，例如50mmH2O(水柱)的场所，ZZVP-16K用在泄氮装备上，可与供氮装备配套应用。

ZZYVP自力式带指挥器压力减压阀安装调试产品优势
1、指挥器是很精密的气动仪器，需要洁净的控制气源，调压阀阀前导压管上自带过滤器以保证输送给指挥器洁净的气源。
2、主阀也为杠杆式驱动，所以调压阀只要15KPa的阀前压力就可以正常启动调节。
3、平衡式主阀阀芯使调压阀具有很高的耐压差性能。
4、在微压控制时任何摩擦阻力都会影响调压阀的控制精度，MN8600调压阀无填料结构使整个调节机构有很好的灵敏度，同时又减少了外泄漏点。
5、高灵敏度指挥器控制主阀使调压阀有很高的控制精度。
6、在任何控制系统中总希望超调量越小越好，MN8600型调压阀为一次节流，减压比，极易产生超调，指挥器喷嘴又是一快退阀芯，当产生超压时，喷嘴阀芯会迅速开启平衡主阀两膜室使主阀快速关小，使超调量减至*小。

ZZYVP自力式带指挥器压力减压阀安装调试参数

公称通径DN〔mm〕	20			25	40		50	80	100	150
阀座直径dn 〔mm〕	6	15	20	25	32	40	50	80	100	125	150
额定流量系数〔Kv〕	3.2	5	8	10	20	32	50	100	160	250	400
行 程 〔mm〕	8					12		20	25	40
压力调节范围〔KPa〕	0.5~3  1~4  3~10  10~30  30~100  100~400
公称压力PN〔MPa〕	1.0   1.6
介质温度 〔℃〕	-20~120
流量特性	快开
调节精度 〔％〕	≤5
允许压差 〔MPa〕	1.0				0.9		0.6	0..4	0.4
膜片有效面积〔cm2〕	200				280			400
接口内螺纹	M10x1、M16x1.5、RC1/4
允许泄漏量	符合GB/T4213-92标准 硬密封：IV，软密封：VI





一、气体减压 如阀前0.2-0.8MPa(高于0.8MPa时阀前面应加减压阀)，阀后0.5-100KPa。

二、氮封装备供氮和泄氮装备上自力式带指挥器压力减压阀安装调试产品特色一、压力设定在指挥器上实现，因此便利、快捷、省力省时且可在运转状况下持续设定。
二、把持准确度比ZZY型自力式高1倍左右，故合适在把持准确度高的场所应用。
三、对同一台阀而言，调整范畴比ZZY型自力式广。
四、反映特殊敏锐，极小的压力(如50mm水柱的压力)或极小的压力变更都能够感知出来。

五、减压比特殊大，例如阀前0.8MPa，阀后50mmH2O，压差比达1600

ZZYVP自力式带指挥器压力减压阀安装调试安装调试安装留意事项：
1.阀门安装方位和流向必需包管一致。
2.阀门在应用进程中的参数必需与品牌名称坚持一致。

3.管道内请求工作介质环境清洁，无粉尘，坚硬的颗粒。

ZZYVP自力式带指挥器压力减压阀安装调试安装调试调试
1.手动截止阀，察看阀门后管道压力表，看压力是否在阀门设计创造值范畴内。
（注：在当即打开阀门前把持阀门）
2.如雷同的设计创造值，无需调试压力阀。
3.如阀后压力问题不在举行工艺值范畴内，首先我们开启防雨罩，调剂蝴蝶螺母。
（顺时针通过调整，阀后压力不断增大，反之能够减小。）
4.如阀门有冲击或压力不稳固。
先察看减压阀，是否在2-2.5kg范畴内..
5. 2-2.5kg不在该范畴内，调整所述阀门以使该值在上述范畴内。
6.假如一个震动，开启举行限流阀防雨罩，松开拼紧螺母，顺时针方位动弹限流阀芯螺杆之间到底后再逆时针动弹一周，再察看剖析阀门企业是否存在震动。
7.结束后，拧紧螺母。  自力式带指挥器压力减压阀的压力设定在指挥器上实现，因而方便、快捷、省时省力可运行状态下连续设定；控制精度高，可比一般ZZY型直接操作自力式压力调节阀高一倍，适合于控制精度要求高的场合；检测、执行元件由耐高温材料制作。
