ZZYP自力式压力调节阀技术参数

2023-08-02 23:15:31 来源：SH

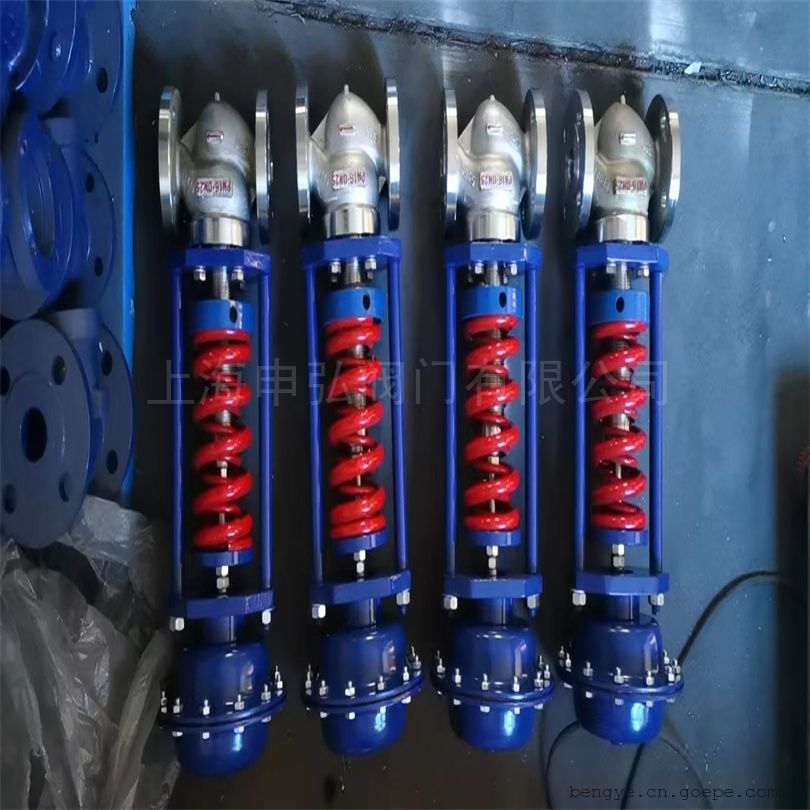

ZZYP自力式压力调节阀技术参数

ZZYP自力式压力调节阀系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64、100；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。

ZZYP自力式压力调节阀技术参数产品特点：

1、自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

2、压力分段范围细且互相交叉，调节精度高。

3、压力设定值在运行期间可连续设定。

4、对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。

5、橡胶膜片式检测，执行机构测精度高、动作灵敏。

6、采用压力平衡机构，使调节阀反应灵敏、控制精确。

ZZYP自力式压力调节阀技术参数技术参数

型式	流体压力平衡型阀芯	阀体及阀盖材质	WCB、CF8、CF8M、CF3、CF3M
公称通径	20~300（3/4~12）	阀内件材质	0Cr18Ni9(304);0Cr17Ni12Mo2(316) 00Cr17Ni14Mo2（316L）以上+R.TFE(改性聚四氟乙烯) 以上+Stellite（堆焊司钛莱合金）
阀芯型式	单（双）密封面平衡型、波纹管平衡型、活塞平衡型	阀内件材质
流量特性	快开、修正线性	上阀盖型式	标准型：-30~250℃
公称压力	PN1.6、2.5、4.0、6.3、10.0MPa	上阀盖型式	中温型：≤350℃
	ANSI Class 150、300、600 Lb	结构型式	P系列单座型
	JIS 10K、20 K、30 K、40 K		G系列笼式单座型
连接方式	法兰式（RF、FM凹面 RTJ）		M系列套筒双座型
	螺纹式		N系列多级压降型
	焊接式【承插焊SW ; 对接焊BW】	填料	聚四氟乙烯V型填料
法兰标准	GB/T9113-2000		柔性聚四氟乙烯填料
	HG20592-97(HG20592-2009)		柔性石墨填料
	JB/T79-94;ANSI B16.5		柔性石墨填料
注	当阀门为金属硬密封且泄漏率要达到V级时，请在合同中注明。

ZZYP自力式压力调节阀技术参数产品型号：

类别	型号	类别	型号
单座压闭型	ZZYP-16～64B	单座压开型	ZZYP-16～64K
双座压闭型	ZZYN-16～64B	双座压开型	ZZYN-16～64K
套筒压闭型	ZZYM-16～64B	套筒压开型	ZZYM-16～64K

注：1、压闭型用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压，稳压的目的。

2、压开型用于阀后压力调节，当阀后压力升高，阀门打开，以达到泄压，稳压的目的。
ZZYP自力式压力调节阀技术参数主要技术参数：

公称通径DN（mm）	20				25	32	40	50	65	80	100	125	150	200
阀座直径DN（mm）	10	12	15	20
额定流量系数Kv	1.8	2.4	4.4	4	11	20	30	48	75	120	190	300	480	760
允许压差（MPa）	2.5					2.0			1.6			1.0
公称压力（MPa）	1.6 4.0 6.4
固有流量特性	快开
保证调压阀正常工作的*小压差P（MPa）	0.05
压力分段范围（KPa）	15～5040～8060～10080～140120～80 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 800～1000 900～2000
工作温度℃	液体≤140;气体≤80；配冷凝器和散热片≤350
适合介质	气体、蒸汽、低粘度液体
法兰尺寸、型式	PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）
结构长度	按GB12221-89标准
可配附件	冷凝器（用于介质为蒸汽的场合）、散热片等。
执行机构信号接口	内螺纹M16×1.5

ZZYP自力式压力调节阀技术参数主要性能指标注：

控制精度％		±8
允许泄漏量	硬密封（L/H）	单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量
	软密封（ml/min）	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

ZZYP自力式压力调节阀技术参数结构和工作原理：
工艺介质的前压力pl经阀芯和阀座节流后，变为后压力P2。P2通过控制管路输入执行器的下膜室作用在顶板上，所产生的力与弹簧的反作用力相平衡，弹簧反作用力决定阀芯和阀座的相对位置，控制阀后压力。当阀门后面的压力P2增加时，施加在顶板上的力P2也会增加。此时，顶板的力大于弹簧的反作用力，使阀芯靠近阀座位置，直到顶板的力与弹簧的反作用力平衡为止。此时，阀芯与阀座之间的流动面积减小，流动阻力增大，使P2减小到设定值。同样，当阀后压力P2降低时，作用方向与上述相反，这是阀后压力调节的工作原理。当需要改变阀后压力P2的设定值时，调整调整螺母。

结构为单座式，阀后压力控制，初始状态常开。原理：介质由箭头方向进入阀体，经阀芯、阀座节流后输出。另一路经冷凝器（介质为蒸汽时使用）冷却后，引入执行机构膜室，其压力作用在膜片有效面积上产生一个推力，带动阀杆、阀芯位移，使节流口面积发生变化，达到减压稳压目的。若阀后压力高于设定值，则作用在膜片上的力增大，压缩弹簧，带动阀芯位移，减小调压阀开度，直至阀后压力下降到设定值。同理，若阀后压力低于设定值，由于弹簧反作用力，带动阀芯位移，增大调压阀开度，直至阀后压力上升到设定值

图2b结构为单座式，阀前压力控制，初始状态常闭。原理：介质由箭头方向进入阀体，另一路经冷凝器（介质为蒸汽时使用）冷却后，引入执行机构膜室，其压力作用在膜片有效面积上产生一个推力，带动阀杆、阀芯位移，使阀门开启度增大，若阀前压力高于设定值，则作用在膜片上的力增大，压缩弹簧，带动阀芯位移，增大调压阀开度，直至阀前压力下降到设定值。同理，若阀前压力低于设定值，由于弹簧反作用力，带动阀芯位移，减小调压阀开度，直至阀前压力上升到设定值。ZZYP自力式压力调节阀技术参数压力设定?

1、自力式调节阀能否调整压力。

2、调整弹簧或者说预紧力又需要调整了用,弹簧压缩或者说更紧设定压力才越大,而若前者越是小。

3、自力式调节阀是一类无需土生能源，依靠地被测介质自身压力一般而言温度或者流量变化，按照预先设定值，进行自动调节的的控制装置，是某种节能型仪表。

4、自成这个独立总之仪表电子系统。

5、控制器和执行机构或者说功能已于一体。

6、较之一般含义之上的的控制阀。

7、自力式调节阀有自力式压力（微压）调节阀、自力式（压差）流量调节阀、自力式温度调节阀及几种。

8、自力式压力调节阀是该类家族成员三大，因这点无需外来者能源，产品结构简单，重量轻，维护工作量少及优点，更重要适用已于城市供热、供暧及没有供电、供气就需控制的的场合。

自力式压力调节阀的技术特点是不需要额外的能量，利用调节介质本身的能量实现执行器产品的自动调节。它具有开启流量快、动作灵敏、密封性能好等特点，广泛应用于石油、化工、电力、冶金、食品、纺织、机械制造、住宅等各种工业设备中。各种工业介质，如气体、液体和蒸汽介质，可以减压、调节（用于阀门调节）或减压、保压（阀门调节前）。自力式压力调节阀*大的特点是可以在没有电、气的地方工作，同时又能节约能源。操作时可随意调整压力设定值。所附冷凝器可在温度≤350℃时使用。
