Q11F型一片式内螺纹球阀操作应用案例

Q11F型一片式内螺纹球阀操作应用案例

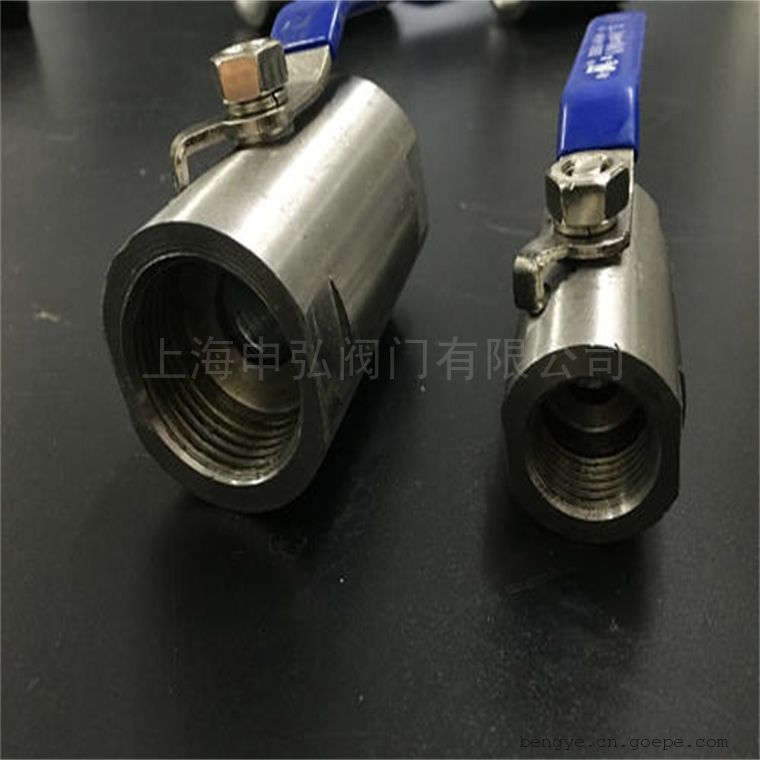

Q11F型一片式内螺纹球阀PN16～PN63适用于温度 -29～180℃（密封圈为增强聚四氟乙烯）或 -29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。在现代工业中，流体控制是至关重要的环节。为了满足各种应用需求，工程师们不断追求创新和改进。一片式内螺纹球阀作为一种精心设计的流体控制设备，以其出色的性能和便捷的使用而备受关注。本文将介绍一片式内螺纹球阀的工作原理、特点及其广泛应用的领域。
Q11F型一片式内螺纹球阀操作应用案例工作原理
一片式内螺纹球阀基于球体旋转来控制流体的流通。它由一个球体、一个中空的轴和两个输入/输出连接口组成。当球体与轴对齐时，流体可以自由通过球体的孔道。而当球体被旋转时，孔道会与连接口错位，从而实现流体的截断或调节。

第二部分：Q11F型一片式内螺纹球阀操作应用案例特点和优势
简洁的结构：一片式内螺纹球阀采用简单而紧凑的设计，使其易于安装和维护。减少了因复杂零件引起的故障风险，提高了设备的可靠性。
优秀的密封性能：球体与密封面采用精确的加工工艺，确保了阀门的良好密封性，降低了泄漏的风险。这种可靠的密封性能使得一片式内螺纹球阀在高压和高温环境下都能正常运行。
流畅的流体控制：一片式内螺纹球阀具有较小的流通阻力和较大的流量系数，可以快速调节流体的流量，并且能够实现可靠的截断功能。其平滑的操作手感使得流体控制更加精准和灵活。
耐腐蚀性和耐磨性：一片式内螺纹球阀采用高强度材料制成，具有出色的耐腐蚀性和耐磨性。这使得它在恶劣的工作环境中表现出色，并延长了阀门的使用寿命。

第三部分：Q11F型一片式内螺纹球阀操作应用案例应用领域
工业流体控制：一片式内螺纹球阀广泛应用于化工、石油、制药等工业领域，用于控制各种流体介质的流通和调节。
污水处理：在污水处理过程中，一片式内螺纹球阀可以用于流体的截断、分流和调节，确保处理系统的正常运行。
建筑管道系统：一片式内螺纹球阀适用于建筑物的冷却水、供暖系统以及给排水管道等领域，实现对流体的控制和调节。
农业灌溉：一片式内螺纹球阀可用于农田的灌溉系统中，实现对水流的精确控制，提高水资源利用效率。

Q11F型一片式内螺纹球阀操作应用案例产品主要零件材料:

Q11F型一片式内螺纹球阀操作应用案例产品外形结构连接尺寸:

Q11F型一片式内螺纹球阀操作应用案例如何操作使用
　　1)操作前必须确认管道和阀门已被冲洗过。
　　2)阀门的操作根据执行机构的输入信号大小驱动阀杆旋转:正向旋转1/4圈(90°)时，阀门关闭。当反向旋转1/4圈(90°)时，阀门打开。
　　3)当执行机构指示箭头与管道平行时，阀门处于开启状态;当指示箭头垂直于管道时，阀门关闭。

Q11F型一片式内螺纹球阀操作应用案例日常保养的操作流程
　　具有较长的使用寿命和免维护期，将依靠以下因素：正常工作条件、保持和谐的温度/压力比和合理的腐蚀数据。
　　球阀关闭时，阀体内仍有压力流体。
　　维修前：解除管道压力，使阀门处于开启位置，断开电源或气源，将执行机构与支架分开。
　　拆卸分解操作前，必须先检查球阀上下游管道的压力。
　　在分解和再组装过程中，必须小心防止损坏零件的密封面，特别是非金属零件。取出O型圈时，应使用专用工具。
　　法兰上的螺栓必须对称、逐步、均匀地拧紧。
　　清洗剂应与球阀中的橡胶部件、塑料部件、金属部件和工作介质(如气体)相容。当工作介质是气体时，金属部件可以用汽油(GB484-89)清洗。非金属部件用纯水或酒精清洗。
　　非金属零件应立即从清洗剂中取出，不得长时间浸泡。
　　清洗后，需要用洗涤墙面清洗剂挥发(可用未浸泡清洗剂的丝布擦拭)组装，但不得长时间搁置，否则会生锈，被灰尘污染。
　　装配前还应清洗新零件。
　　装配过程中，不得有金属碎屑、纤维、油(规定使用除外)、灰尘等杂质、异物等污染，粘附或停留在零件表面或进入内腔。如果填料发生微泄漏，则锁定阀杆和螺母。

　　A)，Q11F型一片式内螺纹球阀操作应用案例拆卸
　　注：不要锁得太紧，通常再锁1/4~1圈，泄漏就会停止。
　　使阀门处于半开位置，冲洗，清除阀体内外可能存在的危险物质。
　　关闭球阀，拆下两侧法兰上的连接螺栓和螺母，然后从管道上拆下阀门。
　　依次拆卸驱动装置-执行机构、连接支架、防松垫圈、阀杆螺母、蝶形弹片、格南、耐磨片、阀杆填料。
　　拆下体盖连接螺栓和螺母，将阀盖与阀体分开，取下阀盖垫圈。
　　确认阀球处于关闭位置，这样更容易从阀体中取出，然后取出阀座。
　　将阀杆从阀体中孔向下推至取出，然后取出O型圈和阀杆下填料。

　　B)，Q11F型一片式内螺纹球阀操作应用案例重新组装。
　　注：请小心操作，以免划伤阀杆表面和阀体填料函的密封部位。
　　清洗和检查拆卸零件，强烈建议用备用零件包更换阀座、阀盖垫圈等密封件。
　　按相反的拆卸顺序组装。
　　用规定的扭矩交叉锁紧法兰连接螺栓。
　　用规定的扭矩锁紧阀杆螺母。
　　安装执行机构后，输入相应的信号，通过旋转阀杆驱动阀芯旋转，使阀门达到开关位置。
　　如有可能，请在回装管道前按相关标准对阀门进行压力密封试验和性能试验。

球阀安装注意事项:

1.安装施工必须小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，*易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。
6.球阀不能用作节流。
7.带传动机构的球阀应直立安装。
