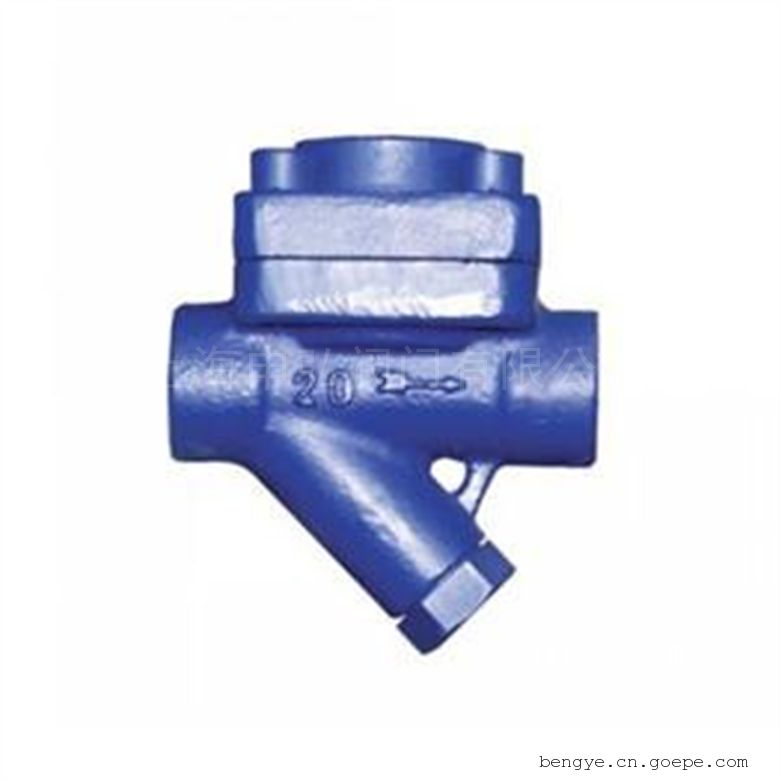

CS46H膜盒式蒸汽压力平衡式疏水阀操作应用

CS46H膜盒式蒸汽压力平衡式疏水阀操作应用

是目前国际上的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能。CS46H膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很主要动作元件是金属膜盒，膜盒内充满了沸点比水的饱和温度低的热敏感液体，当进入阀腔的介质的温度变化引起膜盒内感温液体气化或冷凝时，膜盒内的膜片随之伸缩带动阀片作往复移位，从而启闭蒸汽疏水阀。用汽装置刚启动，管道内冷凝水温度较低时，膜盒内的液体处于冷凝状态，阀处于开启状态，空气和冷凝水可以连续排出，随着冷凝水温度逐渐升高，膜盒内的液体开始气化，当膜盒内压力上升到大于膜盒外部压力时，膜片带动阀片向关闭阀的方向移动，直到关闭阀孔，由于关闭阀孔的动作极其迅速，蒸汽不会泄漏，在冷凝水温度达到饱和温度之前，阀关闭，膜盒随温度的变化控制阀门开关，从而起到阻汽排水的作用，一旦冷凝水温度降低，膜盒内的感温液体蒸汽便开始放热凝结，膜盒内的蒸汽压力降低，当蒸汽压力降低到小于膜盒外部的压力时，膜片就开启阀孔排水。

阀（蒸汽压力平衡式）是目前国际上的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能。 优点：自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；*大背压率 ≤80% ，膜盒坚固，使用寿命长。 适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态，阀门处于开启位置。当冷凝水温度渐渐升高，膜合内充液开始蒸发，膜合内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀开始关闭。膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。

膜盒式疏水阀作用：当蒸汽冷凝时释放蒸发焓形成冷凝水，冷凝水中只含有饱和水焓，为了确保系统的*大传热效率，冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成热阻层同样也必须从系统中排除。疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出；同时*大限度地自动防止蒸汽的泄漏。

CS46H膜盒式蒸汽压力平衡式疏水阀操作应用产品特点

自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；*大背压率 ≤80% ，膜盒坚固，使用寿命长。膜盒式蒸汽疏水阀延迟时间短，灵敏度高，耐水击，不易损坏，不需人工调整，工作性能可靠，工作时阀前存有高温冷凝水，漏汽率小于1%，节能，自动排放空气等不凝气体，体积小，不怕冻，安装不受方位限制，可以水平或垂直安装，也可以倾斜安装，维修方便。

CS46H膜盒式蒸汽压力平衡式疏水阀操作应用结构特点

出色的排空气能力，可耐过热的蒸汽和水锤。

在压力范围内都是具有固定过冷的循环操作。

阀内装膜盒，有单组、双组、多组。适用于大排量场合。

感温元件，耐蚀性强，使本阀寿命经久耐用。

本件有碳钢不锈钢两种，小型轻量，立式安装效果佳，亦可任意角度安装。

适用范围

当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

CS46H膜盒式蒸汽压力平衡式疏水阀操作应用工作原理

CS46H膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃和 30 ℃两种膜盒供选择。

CS46H膜盒式蒸汽压力平衡式疏水阀操作应用排量图

CS46H膜盒式蒸汽压力平衡式疏水阀操作应用结构分析图

CS46H膜盒式蒸汽压力平衡式疏水阀操作应用主要零部件

CS46H膜盒式蒸汽压力平衡式疏水阀操作应用外形结构图

CS46H膜盒式蒸汽压力平衡式疏水阀操作应用主要外形尺寸

CS46H膜盒式蒸汽压力平衡式疏水阀操作应用主要外形尺寸

膜盒式疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体,有开阀温度低于饱和温度15℃和30℃两种供选择。膜盒式疏水阀的反应特别灵敏，不怕冻，体积小，耐过热，任意位置都可安装。背压率大于80%，能排不凝结气体，膜盒坚固，使用寿命长，维修方便，使用范围很广。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态，阀门处于开启位置。当冷凝水温度渐渐升高，膜合内充液开始蒸发，膜合内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀开始关闭。膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。
