药品原料储罐氮封阀装置应用案例

药品原料储罐氮封阀装置应用案例
储罐氮封阀是一种专为储罐设计的控制阀门，主要用于维持储罐内部的气体环境，防止液体挥发、氧化或受到外界污染。其工作原理主要基于压力平衡原理，通过感应储罐内的压力变化，自动调节氮气的进出量，以保持储罐内的氮气压力恒定。在选型ZZVP氮封调压阀减压阀时，我们还需要考虑几个关键因素以确保所选产品能够匹配实际应用场景。主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全氮封装置由ZZDQ快速泄放阀及ZZV微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。

药品原料储罐氮封阀装置应用案例

首先，要明确系统的工作压力范围。不同的氮封调压阀减压阀设计有不同的压力承受能力，选择时需确保所选型号的额定工作压力大于或等于系统的*大工作压力，以保证阀门能够长期稳定工作，避免因超压而导致的损坏或故障。
其次，流量需求也是选型中不可忽视的一环。根据系统所需的流量大小，选择合适的阀门通径至关重要。流量过大而阀门通径过小会导致压力损失增大，影响系统效率；反之，则可能造成资源浪费。因此，精确计算系统流量并据此选择阀门通径，是实现高效减压的关键。
此外，介质的特性同样影响着阀门的选型。对于含有腐蚀性成分或特殊颗粒的介质，需选用耐腐蚀或具有特殊过滤结构的阀门，以防止介质对阀门造成侵蚀或堵塞。

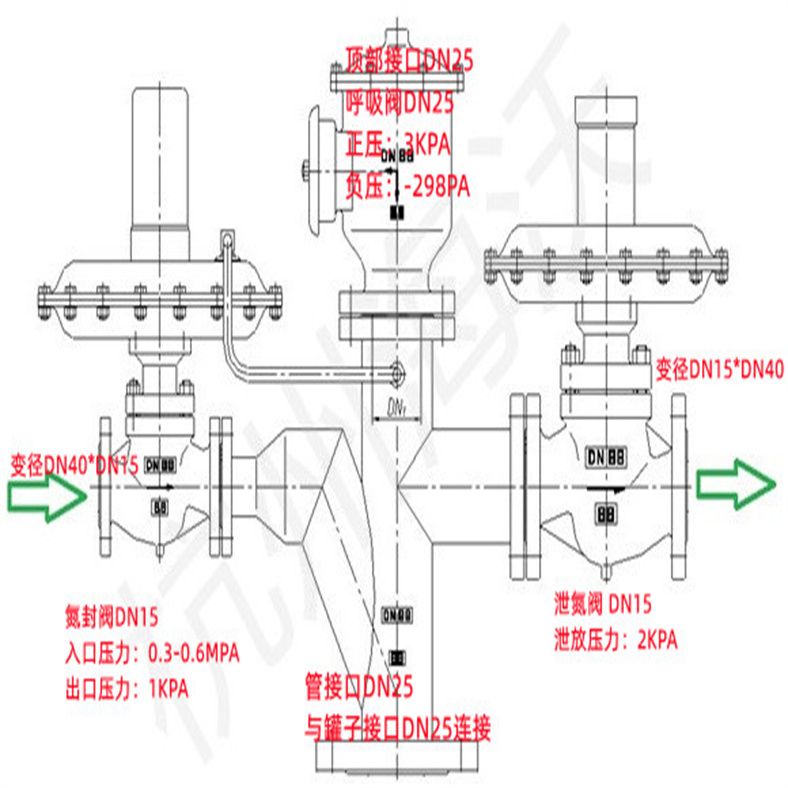

*后，考虑到维护的便捷性和成本效益，选择易于安装、拆卸及维修的阀门型号同样重要。这不仅有助于降低长期运营成本，还能在紧急情况下迅速响应，确保生产安全。ZZYVP氮封装置主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。氮封装置由ZZYP快速泄放阀及ZZV微压调节阀两部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。
     储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀不锈钢储罐在医药制造业中起着重要作用。医药制造业对储罐的要求非常高，因为它们必须满足卫生、安全和可靠性的标准。

药品原料储罐氮封阀装置应用案例以下是不锈钢储罐在医药制造业中的主要作用：

1. 储存药物原料：不锈钢储罐能够有效地储存各种药物原料，包括液体、固体和粉末。不锈钢材料具有良好的抗腐蚀性能，可以避免与药物发生不良反应，并确保药物的质量和纯度。

2. 调配和混合：不锈钢储罐可以用来调配和混合不同的药物成分。它们通常配备有搅拌器和相应的管道，以便进行均匀的混合和溶解。

3. 发酵过程：在一些生物制药制造过程中，不锈钢储罐也被用于发酵。发酵过程需要控制温度和pH值，不锈钢储罐能够提供一个稳定的环境，以确保菌种的生长和药物的产出。

4. 反应和转化：一些医药制造过程需要进行化学反应或转化。不锈钢储罐可以作为反应器使用，通过控制温度、压力和物料流动，来实现特定的反应或转化过程。

5. 储存成品：不锈钢储罐还可以用来储存成品药物，以备后续的包装和分装。储罐内部的设计和结构能够保持药物的稳定性和长期储存的安全性。

总体而言，不锈钢储罐在医药制造业中扮演着非常重要的角色。它们不仅可以确保药物制造过程的卫生和安全，还能够提高生产效率和产品质量。同时，不锈钢储罐也符合法规和标准的要求，为医药制造企业的合规和认证提供了有力支持。

药品原料储罐氮封阀装置应用案例产品特点：

     氮封装置的供（泄）氮压力设定方便，且可在连续的条件下进行；氮气压力设定范围广，低至0.5Kpa（50mm.w.c）,高至Kpa，比值达132倍，压力检测膜片有效面积，设定弹簧刚度，动作极灵敏。
     供氮压力调整：在ZZV型微压调节阀压力调节范围内选定一设定值如1Kpa（100mm.w.c）,通过调节调整螺丝2以改变弹簧3的预压缩（拉伸）量来达到；泄氮压力调整：在ZZDQ快速泄放阀在的压力控制器部分，通过调整座3，改变弹簧4预压缩量达到般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力值，如2Kpa（200mm.w.c）;呼吸阀高定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应于泄压设定值。

综上所述，ZZVP氮封调压阀减压阀的选型需综合考虑工作压力、流量需求、介质特性以及维护便捷性等多方面因素，通过科学合理的选型，确保阀门在系统中发挥*佳效能。具体工作原理如下：

1. 关闭状态：

• 当储罐内的压力等于或大于设定的压力时，氮封阀处于关闭状态。此时，主阀的活塞位于一个密封室内，膜片由于储罐内的高压力而被向上顶起。

• 气导阀在弹簧的作用下向上移动，将气导阀上的密封圈紧密压在阀座上，从而关闭了控制气的进口。

• 同时，特殊阀芯室的压力增加并接近氮气总管的压力，这一压力通过内部通道传递到主阀阀芯室。由于主阀阀芯上、下所受气体压力平衡，加上自重和弹簧的作用，主阀阀芯将阀门紧密关闭。

• 开启状态：

• 当储罐内的压力稍微低于设定的压力时，氮封阀开始进入开启状态。膜片感应到压力下降而向下移动，推动气导阀打开。

• 氮气通过孔板和气导阀的出口进入储罐，使储罐内的压力逐渐增加。同时，气导阀的特殊阀芯室的压力下降，氮气通过内部通道从特殊阀芯室进入主阀阀芯室。

• 尽管储罐压力降低，但由于主阀阀芯的活塞面积大于主阀阀座孔面积，加上弹簧的弹力和主阀的重量，主阀仍然保持一定程度的关闭状态。氮气主要通过气导阀进入储罐。

氮封阀具有高精度的制压能力，能够精确地控制储罐内的氮气压力，确保其在设定的安全范围内。它采用自力式设计，无需外加能源，利用被调介质自身能量为动力源，自动控制阀门介质流量，使阀后压力保持恒定。

药品原料储罐氮封阀装置应用案例应用领域

储罐氮封阀广泛应用于多个领域，包括但不限于：

1. 石油化工：在石油化工行业中，储罐通常用于储存各种液体或气体物料，氮封阀能够有效地保护这些物料的质量和安全性，防止液体挥发、氧化或受到外界污染。

2. 制药：在制药领域，储罐用于储存药品原料或成品，氮封阀能够确保储罐内部的气体环境稳定，防止药品受潮、氧化或变质。

3. 食品加工：在食品加工行业，氮封阀可用于储存易氧化的食品原料或成品，如油脂、坚果等，以保持其新鲜度和口感。

4. 印染：在印染行业，氮封阀可用于保护染料等化学物质的稳定性和安全性。

5. 环保：在环保领域，氮封阀可用于处理含有有害气体的储罐，防止气体泄漏对环境造成污染。



药品原料储罐氮封阀装置应用案例零件材料

药品原料储罐氮封阀装置应用案例主要技术参数之外形尺寸介绍

法兰规格　　 　　　　　　　　　　 单位：mm

总之，储罐氮封阀是确保储罐内部气体环境稳定的重要设备，通过精确控制氮气的流量和压力，能够有效地防止液体挥发、氧化和污染，保证储罐内部环境的稳定。在选择和使用氮封阀时，需要根据实际需求进行综合考虑，以确保其能够满足实际应用的需求。

主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全氮封装置由ZZDQ快速泄放阀及ZZV微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。

药品原料储罐氮封阀装置应用案例特点

1、氮封装置的供（泄）氮压力设定方便，且可在连续生产的条件下进行；

2、氮气压力设定范围广，低至0.5Kpa（50mm.w.c）,高至Kpa，比值达132倍，压力检测膜片有效面积大，设定弹簧刚度小，动作极灵敏。

3、调整：

（1）供氮压力调整：在ZZV型微压调节阀压力调节范围内选定一设定值如1Kpa（100mm.w.c）,通过调节调整螺丝2以改变弹簧3的预压缩（拉伸）量来达到；

（2）泄氮压力调整：在ZZDQ快速泄放阀在的压力控制器部分，通过调整座3，改变弹簧4预压缩量达到。一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力值，如2Kpa（200mm.w.c）；

（3）呼吸阀高定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。

药品原料储罐氮封阀装置应用案例安装完毕之后，其附件及管道按照施工规范安装步骤如下：

　　1.管道材质、阀门和附件安装

　　1.1储罐的外接管道材质必须符合GB/T8163-1999技术标准。管材应进行外观检查，不得有裂缝、折迭、离层、裂纹、结疤、粘砂和夹渣等缺陷存在，这些缺陷应除掉，清除后不得使壁厚(钢板厚)超过负偏差。

　　1.2 管道、阀门、法兰、垫圈和其它管道附件的材质、规格和技术要求，在施工以前均应按设计要求核对，并符合有关现行国家或部颁标准。如需代用，必须征得设计单位同意。

　　1.3 储罐阀门安装前应进行强度与气密性试验。其一般要求见《工业金属管道工程施工及验收规范》( GB50235 )中的要求。并用肥皂泡沫涂刷，检查泄漏情 况。 阀门的工程压力不得小于该管路系统的设计压力。

　　1.4 阀门安装前应按设计要求核对型号、公称直径、公称压力并检查阀体,不应有砂眼、裂纹等，安全阀前常开的阀门在全开的状态下可卸去手轮。

　　1.5安装时要求阀门无杂物、开关灵活。
