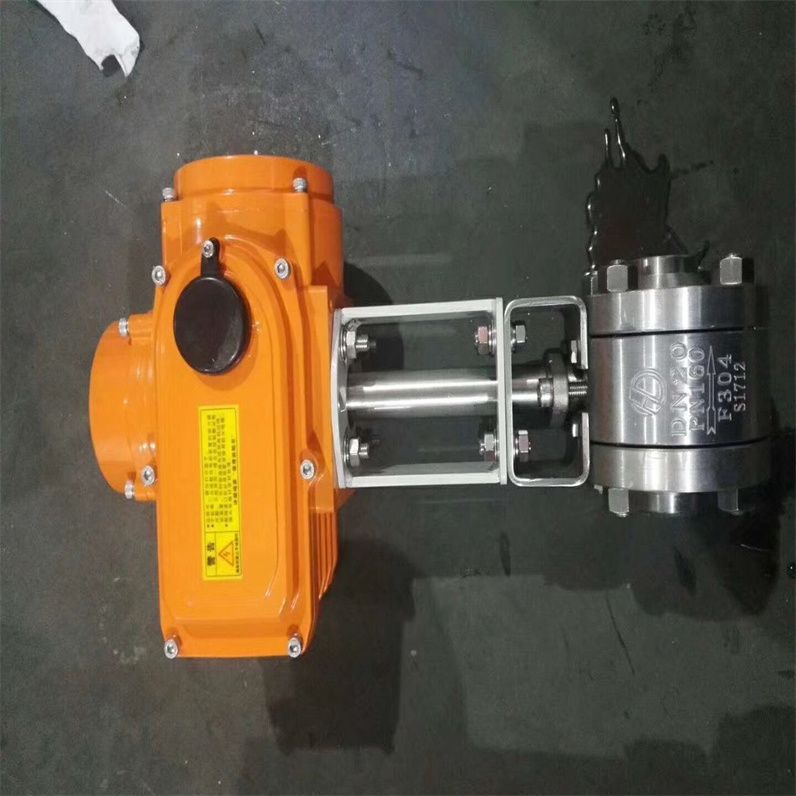

Q9S61Y电动锻钢焊接硬密封球阀应用案例

一、 Q9S61Y电动锻钢焊接硬密封球阀应用案例的特点

与普通球阀相比，进口电动锻钢焊接球阀在材料、工艺和驱动方式上都拥有显著优势。首先，其阀体通常采用优质锻钢制造，具有更高的强度和耐压性，能够承受更高的工作压力和温度。锻造工艺确保了材料的致密性和均匀性，有效避免了铸造缺陷，提升了阀门的耐腐蚀性和使用寿命。焊接连接方式则保证了管路系统的密封性和整体性，减少了泄漏风险。

其次，电动锻钢焊接球阀通常采用先进的电动执行机构，实现远程控制和自动化操作。电动执行机构具有精确的控制精度和可靠的开关性能，能够根据需要快速、准确地调节阀门的开度。一些产品还配备了位置反馈装置、限位开关和各种安全保护功能，进一步提高了系统的安全性和可靠性。 这些电动执行机构通常具备多种通讯协议，方便集成到DCS（分散控制系统）或PLC（可编程逻辑控制器）等自动化控制系统中。

此外，优质的电动锻钢焊接球阀通常采用先进的密封技术，例如采用金属密封或软密封结构，保证了阀门的长期密封性能，即使在高压、高温或腐蚀性介质条件下也能保持良好的密封效果。一些特殊材质的球阀，例如耐高温、耐腐蚀或低温球阀，能够满足各种苛刻的工况需求。

*后，电动锻钢焊接球阀通常经过严格的质量检验和测试，其性能参数和可靠性得到充分保证。通常附带详细的技术文件和认证证书，例如CE认证、API认证等，为用户提供可靠的质量保障。

二、 Q9S61Y电动锻钢焊接硬密封球阀应用案例应用领域

由于其优异的性能和可靠性，进口电动锻钢焊接球阀广泛应用于各种工业领域，特别是那些对流体控制精度和可靠性要求较高的场合。例如，在石油化工行业，它们用于控制各种石油产品、天然气和化工原料的输送；在电力行业，它们用于控制锅炉给水、汽轮机润滑油等；在冶金行业，它们用于控制各种金属熔融液的输送和控制。设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性等；密封，结构设计属凯利科公司。适用于Class 150～2500Lb，工作温度80～550℃的特殊工业管线，其安全、耐恶劣环境性等的设计均已进行特殊考虑，适用于水、油品、蒸汽、气体、液体等介质。

锻造过程中，优质合金钢在高温下被赋予了非凡的强度与韧性，经过无数次的锤击与塑形，*终形成了球阀的主体部分。硬密封副采用先进的研磨工艺，确保阀座与球体之间形成的配合，即便在高压环境下，也能有效防止介质泄漏，保障生产安全。

电动执行机构的融入，更是将锻造金属硬密封高压球阀的操作便捷性提升到了新的高度。通过智能控制系统，操作人员可以远程精确调控阀门的开关状态，实现自动化生产流程的无缝对接。这种电动焊接球阀还具备快速响应、定位精确、运行平稳等优点，地提高了工作效率与系统的整体稳定性。

此外，其的焊接结构设计，不仅增强了阀体的承压能力，还简化了安装步骤，使得阀门在复杂管道系统中的集成更加灵活方便。综上所述，锻造金属硬密封高压电动焊接球阀以其的密封性能、高效的操作模式以及强大的承压能力，成为了众多工业领域流体控制系统的佳品，为推动工业自动化进程贡献了的力量。

电动锻钢焊接球阀，作为一种流体控制设备，以其优异的性能和可靠性广泛应用于石油化工、电力、冶金等行业。本文将深入探讨进口电动锻钢焊接球阀的特点、应用领域以及选型时的关键考虑因素，为用户提供全面的参考。

Q9S61Y电动锻钢焊接硬密封球阀应用案例具体应用场景包括但不限于：

1. 高压管道输送：由于其高强度和耐压性，进口电动锻钢焊接球阀非常适合用于高压管道系统的流体控制，确保输送过程的安全可靠。

2. 高温工况：一些特殊材质的电动锻钢焊接球阀，例如采用耐高温合金材料的球阀，能够在高温环境下稳定工作，满足各种高温工况的需求。

3. 腐蚀性介质：针对腐蚀性介质，可以选择采用耐腐蚀材料（如不锈钢、合金钢等）制成的进口电动锻钢焊接球阀，以延长阀门的使用寿命。

4. 自动化控制系统：电动锻钢焊接球阀的电动执行机构方便集成到自动化控制系统中，实现远程控制和自动化操作，提高生产效率和安全性。

三、 Q9S61Y电动锻钢焊接硬密封球阀应用案例的选型指南

选择合适的电动锻钢焊接球阀需要考虑多种因素，以确保其能够满足具体的应用需求。以下是一些关键的选型考虑因素：

1. 工作压力和温度：根据管路系统的*大工作压力和温度选择合适的阀门型号，确保阀门能够承受工况压力和温度。

2. 介质类型：不同的介质具有不同的物理和化学性质，需要选择能够兼容介质的阀门材质和密封材料，避免腐蚀或反应。

3. 连接方式：通常采用焊接连接，需要根据管道规格选择合适的焊接接口尺寸和类型。

4. 驱动方式：根据控制需求选择电动执行机构，并考虑其通讯协议和控制方式。

5. 阀门尺寸：根据管路系统的管道直径选择合适的阀门尺寸，确保流体能够顺利通过。

6. 阀门材质：根据介质的特性选择合适的阀门材质，例如不锈钢、合金钢、耐高温合金等。

7. 密封方式：根据介质的特性和泄漏要求选择合适的密封方式，例如金属密封或软密封。

8. 品牌和供应商：选择具有良好信誉和技术实力的品牌和供应商，确保阀门的质量和售后服务。

在选型过程中，建议咨询的阀门供应商，提供详细的工况参数和要求，以便供应商能够根据实际情况推荐合适的阀门型号。同时，仔细阅读阀门的技术文件和说明书，了解其性能参数和安装使用注意事项，确保安全可靠地安装和使用。

总之，进口电动锻钢焊接球阀作为一种流体控制设备，其的性能和可靠性使其成为各种工业领域的。 在选型时，需仔细考虑各种因素，选择*合适的阀门，以确保系统安全可靠运行，并*大限度地提高生产效率。

Q9S61Y电动锻钢焊接硬密封球阀应用案例产品特点

1.本产品所有部件均为锻件
2.采用下装式阀杆,设备倒密封结构
3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
4.密封面采用STL合金，可耐磨耐高温。
5防静电、防火设计。

设计标准（美标）

设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
连接端尺寸按照：ASME B16.5,ASME B16.25；
检验和测试按照: API598；
防火设计按照：API607；

Q9S61Y电动锻钢焊接硬密封球阀应用案例计标标准（国标）

设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
结构长度按照: GB12221；
连接端尺寸按照：JB/T79,GB9113,HG20592；
检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门 压力试验

Q9S61Y电动锻钢焊接硬密封球阀应用案例















Q9S61Y电动锻钢焊接硬密封球阀应用案例主要性能规范

Q9S61Y电动锻钢焊接硬密封球阀应用案例主要外形尺寸和重量

Q9S61Y电动锻钢焊接硬密封球阀应用案例（焊接）结构尺寸图

Q9S61Y电动锻钢焊接硬密封球阀应用案例（焊接）主要外形尺寸和重量

焊接球阀不能倒着装。在安装焊接球阀时，需要注意球阀方向和阀体位置，正确连接管道，保持阀门的正常工作状态。

一、Q9S61Y电动锻钢焊接硬密封球阀应用案例焊接球阀的安装步骤

焊接球阀是一种常见的阀门，广泛应用于石油、化工、天然气等行业。在焊接球阀的安装过程中，需要注意以下几个步骤：

1. 检查焊接球阀的材质和型号，确认是否符合要求。

2. 焊接球阀在运输过程中可能会受到一些损伤，安装前需要仔细检查球阀外观是否有裂纹、磕碰等情况。

3. 检查焊接球阀的球阀方向，确定球阀的开启和关闭方向。

4. 确定焊接球阀的适配管道尺寸，正确连接管道，以确保密封性。

5. 焊接球阀的安装位置要保证球阀是垂直安装的，以确保正常工作。

6. 安装焊接球阀时应注意球阀的操作杆位置，方便操纵控制球阀的开启和关闭。

二、Q9S61Y电动锻钢焊接硬密封球阀应用案例焊接球阀的注意事项

在焊接球阀的安装和使用过程中，需要注意以下几个事项：

1. 焊接球阀应安装在易于操作、维护和检修的地方，以便对球阀进行必要的检查和维护。

2. 焊接球阀应定期进行维护，检查球阀的密封性和正常工作状态。

3. 焊接球阀不能倒着装，否则会影响球阀的正常工作。

4. 焊接球阀在使用过程中不宜频繁开启和关闭，以免磨损球阀密封面。

5. 焊接球阀应避免在高温、高压或易燃易爆环境下使用。

6. 在焊接球阀的拆卸和装配过程中，需要注意球阀密封面的保护，以免损伤密封面。

正确安装Q9S61Y电动锻钢焊接硬密封球阀应用案例需要按照以下步骤进行：

一、确定球阀的安装位置：

根据系统需求和管道布置，确定球阀的安装位置。

二、准备工具和材料：

准备好所需的工具和材料，包括螺丝刀、扳手、螺栓、垫圈等。

三、清洁管道口：

清洁安装位置上的管道口，确保没有杂物和污垢。

四、安装球阀：

将球阀的法兰与管道的法兰对齐，用螺栓和垫圈将球阀固定在管道上。注意要均匀拧紧螺栓，以确保安装牢固。

五、连接电动执行器：

将电动执行器与球阀连接。根据球阀的型号和电动执行器的要求，正确连接电源和控制线。

六、调试和测试：

完成安装后，对球阀进行调试和测试。通过操作电动执行器，测试球阀的开关状态，确保正常工作。

七、检测测试：

在球阀安装完成后，进行一次全面的测试。确保球阀的开关状态正常，并检查是否有泄漏。

八、理顺电缆和控制线：

将电缆和控制线整理好，确保没有交叉和缠绕。

以上是电动球阀正确安装的方法，确保每一步都正确操作，以确保球阀正常运行。在安装过程中，如有不确定的地方，*好咨询人士或根据球阀的安装指南进行操作。
