    ZZYP自力式压力调节阀膜片更换维护

    2025-04-24 16:30:53  来源:SH

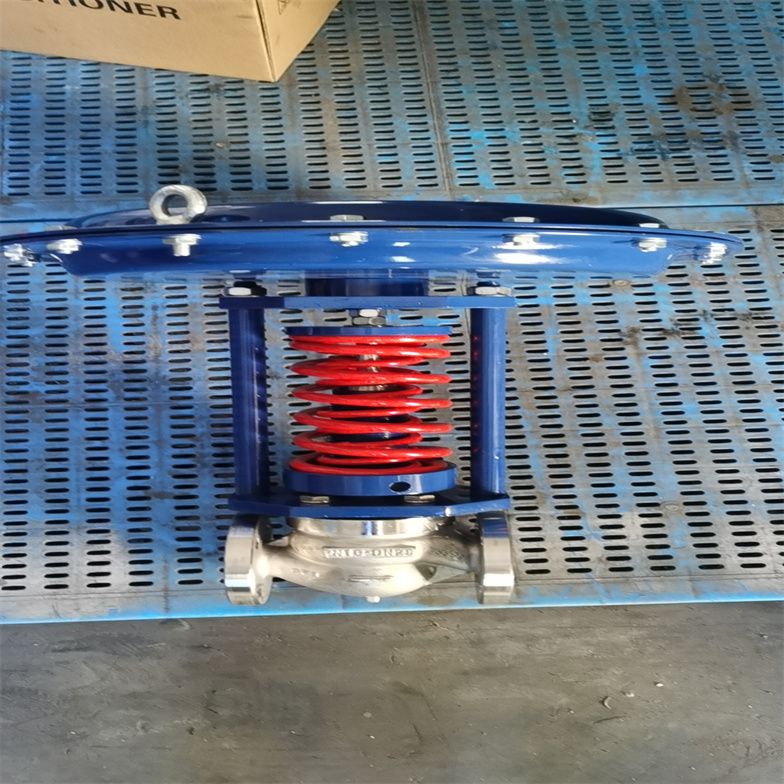

    ZZYP自力式压力调节阀膜片更换维护

    自力式压力调节阀,作为一种无需外部能源驱动的控制装置,凭借其的优势在多个领域得到广泛应用。它能够依据被测介质的压力、温度或流量变化,自动进行调节,实现节能控制。这种装置集成了控制、执行等多项功能,形成了一个独立的仪表控制系统,不仅功能强大,而且操作简便。是一种无需外加能源,利用被控介质自身能量当动力源、引入执行膜室产生推力,控制节流元件运动达到自动调节。具有测量、执行、控制的综合功能。可在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压(用于阀后压力调节)泄压、稳压(用于阀前压力调节)的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到*的控制效果。自力式压力调节阀是自力式调节阀家族中的重要一员,其无需外部能源的特性使得产品结构更加简单,使用和维护都极为方便。正因如此,它特别适合应用于城市供热、供暖等场合,尤其是在没有供电、供气又需要控制的环境中,其优势更为明显。据报道,在城市供热、供暖系统中使用自力式压力调节阀,可以显著提高热效率,节能效果可达30%~40%。

    1)ZZYP自力式压力调节阀膜片更换维护的工作原理

    当阀前压力P1经过阀芯、阀座的节流后,会变为阀后压力P2。这个P2随后通过管线输入到上膜室内,作用在顶盘上,产生一个作用力。这个作用力与弹簧的反作用力相互平衡,从而决定了阀芯、阀座之间的相对位置,进而控制阀后压力。当P2增加时,作用在顶盘上的力也会相应增加。一旦这个力大于弹簧的反作用力,阀芯就会向阀座的方向移动。这样,阀芯与阀座之间的流通面积就会减少,流阻增大,导致P2降低。这个过程会持续,直到顶盘上的作用力与弹簧的反作用力重新达到平衡,从而使P2稳定在设定的数值上。反之,当P2降低时,作用方向与上述相反,这就是阀后压力调节的基本原理。

    2)自力式阀前压力调节的工作原理与阀后压力调节相似,但需要注意阀芯的反装情况。

    1.ZZYP自力式压力调节阀膜片更换维护夹布型膜片

    • 结构特点:

    这种膜片是在橡胶等弹性材料中间夹入织物层。

    织物层通常采用尼龙、聚酯等纤维织物,它可以增强膜片的强度和韧性。

    橡胶材料则提供良好的弹性和密封性能,使膜片能够承受一定的压力和变形。

    • 用途:

    在液压系统中,夹布型膜片可用于液压缸的密封。

    当液压缸内的液压油产生压力时,膜片能够有效地防止油液泄漏,同时织物层可以抵抗油液压力对膜片的冲击,延长其使用寿命。

    在一些需要承受较大摩擦力或磨损的场合,如气动摩擦设备中,夹布型膜片能够更好地应对摩擦和磨损,保持良好的工作性能。

    2. 纯橡胶型膜片

    • 结构特点:

    由橡胶材料制成,常见的橡胶材料有丁腈橡胶、氟橡胶、硅橡胶等。

    丁腈橡胶具有良好的耐油性和耐磨性;氟橡胶则有优异的耐腐蚀性和耐高温性;硅橡胶的特点是具有良好的弹性和耐寒性。

    纯橡胶型膜片可以根据不同的橡胶材质特性来适应各种工作环境。

    • 用途:

    在汽车发动机的进气系统中,硅橡胶制成的纯橡胶型膜片可作为进气歧管的一部分,利用其良好的弹性来平衡进气压力,确保发动机稳定进气。

    在一些简单的小型密封装置中,如某些手动工具的密封部件,丁腈橡胶制成的纯橡胶型膜片可以提供良好的密封效果,防止灰尘、水分等进入工具内部。

    3.金属/橡胶复合型膜片

    • 结构特点:

    这种膜片是将金属材料和橡胶材料结合在一起。

    金属部分通常采用不锈钢、铜合金等材料,提供良好的强度和支撑性能,使膜片能够承受较高的压力。

    橡胶部分则主要发挥密封和缓冲的作用,能够有效地隔离不同介质,并且在压力变化时提供弹性变形。

    • ZZYP自力式压力调节阀膜片更换维护用途:

    在压力传感器中,金属部分可以作为受力骨架,将外界压力传递给橡胶部分,橡胶部分的变形会引起传感器内部的电学参数变化,从而实现压力的测量。这种膜片常用于工业自动化领域的压力检测设备。在一些高温、高压的管道系统中,金属/橡胶复合型膜片作为密封元件,金属层能够抵抗高温和高压对膜片的破坏,橡胶层则确保管道连接处的密封性能,防止介质泄漏。

    ZZYP自力式压力调节阀膜片更换维护的特点:

    自力式压力调节阀无需外部驱动能源,因此其操作力较小。它具有结构简单、使用方便、节能效果好等特点。
    1)自力式压力调节阀采用平衡式阀芯设计,如平衡型单座、双阀芯平衡型和套筒平衡型等,以确保稳定的压力调节性能。
    2)其流量特性呈现快开特点,阀芯设计为平板型,满足快速响应和调节的需求。
    3)关于公称通径与阀体特征,这些阀门适用于DN20至100mm(或125mm)的范围。小通径阀门上装有波纹管,阀芯为单座结构;而公称通径超过100mm的阀门,则不设波纹管,阀芯采用双阀芯或套筒结构。
    4)在执行机构方面,当设定值小于等于0.6MPa时,推荐选用薄膜式执行机构;设定值大于0.6MPa时,则选用气缸式执行机构,以确保稳定的压力控制效果。

    1. 直管段要求:为确保自力式压力调节阀的稳定性能,其前后应分别保持约6D(管径)的直管段。阀前取压点需距离阀体至少2D,而阀后取压点则应大于6D。此外,阀前、后还需安装压力表,且压力表应尽可能靠近取压点,以确保设定值与实际取压值的准确对应。

    2. 旁路系统考虑:为保障在检修或故障时生产的连续性,推荐设置旁路系统。

    3. 过滤器配置:在工艺介质清洁、无杂质的情况下,过滤器可省略。但若介质中存在杂质或使用带指挥器的自力式压力调节阀时,则必须安装过滤器,以防止引压管路、指挥器或气缸执行机构及阀芯等部件的阻塞或卡死。

    4. 安装方式与介质、温度的关联:在安装过程中,还需综合考虑介质的性质和温度的影响,以确保自力式压力调节阀的安全、稳定运行。
      自力式压力调节阀的安装方式,以气体介质为例,通常建议采用正立安装,即执行机构在上、阀体在下。对于液体和蒸汽介质,则应采用倒装方式。



    序号

    品  名

    型 号   及 规 格

    单位

    数量

    1

    自力式减压阀配件

    ZZYP自力式减压阀膜片DN65 PN1.6

    进口压力00.8 -0.9MPA,

    膜片耐压:0.03-0.04MPA

    NBR-FY-400

    2








    二、ZZYP自力式压力调节阀膜片更换维护产品型号



    类别 型号 类别 型号
    单座压闭型 ZZYP-16~64B 单座压闭型 ZZYP-16~64K
    双座压闭型 ZZYN-16~64B 双座压闭型 ZZYN-16~64K
    套筒压闭型 ZZYM-16~64B 套筒压闭型 ZZYM-16~64K







    注:
    1.压闭型用于阀后压力调节,当阀后压力升高,阀门关闭,以达到减压,稳压的目的。
    2.压开型用于阀后压力调节,当阀后压力升高,阀门打开,以达到泄压,稳压的目的。
    三、自力式压力调节阀 主要技术参数



    公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200
    阀座直径DN(mm) 10 12 15 20
    额定流量系数Kv 1.8 2.4 4.4 4 11 20 30 48 75 120 190 300 480 760
    允许压差(MPa) 2.5 2.0 1.6 1.0
    公称压力(MPa) 1.6 4.0 6.4
    固有流量特性 快开
    保证调压阀正常工作 的zui小压差P(MPa) 0.05
    压力分段范围 (KPa) 15~50  40~80  60~100  80~140  120~80 160~220 200~260 240~300 280~350 330~400 380~450 430~500 480~560 540~620 600~700 680~800 780~900 800~1000 900~2000
    工作温度℃ 液体≤140;气体≤80;配冷凝器和散热片≤350
    适合介质 气体、蒸汽、低粘度液体
    法兰尺寸、型式 PN10、16、40GB9113-88、PN64JB/T7-94;PN10,16凸式,PN40,64凹式 或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准)
    结构长度 按GB12221-89标准
    可配附件 冷凝器(用于介质为蒸汽的场合)、散热片等。
    执行机构信号接口 内螺纹M16×1.5



    注:压力分段范围可根据用户要求进行设计。
    四、自力式压力调节阀 主要性能指标注

    控制精度% ±8
    允许泄 漏量 硬密封(L/H) 单座(Ⅳ级):≤10-4阀额定容量:双座、套筒(Ⅱ级)、≤5×10-3×阀额定容量
    软密封(ml/min) DN(mm)
    20 25 32 40 50 65 80 100 125 150 200
    0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75








    五、ZZYP自力式压力调节阀膜片更换维护 外形尺寸及重量

    公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200
    阀座直径DN(mm) 10 12 15 20
    额定流量系数Kv 1.8 2.4 4.4 4 11 20 30 48 75 120 190 300 480 760
    允许压差(MPa) 2.5 2.0 1.6 1.0
    公称压力(MPa) 1.6 4.0 6.4
    固有流量特性 快开
    保证调压阀正常工作
    的zui小压差P(MPa)
    0.05
    压力分段范围
    (KPa)
    15~50  40~80  60~100  80~140  120~80
    160~220 200~260 240~300 280~350 330~400
    380~450 430~500 480~560 540~620 600~700
    680~800 780~900 800~1000 900~2000
    工作温度℃ 液体≤140;气体≤80;配冷凝器和散热片≤350
    适合介质 气体、蒸汽、低粘度液体
    法兰尺寸、型式 PN10、16、40GB9113-88、PN64JB/T7-94;PN10,16凸式,PN40,64凹式
    或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准)
    结构长度 按GB12221-89标准
    可配附件 冷凝器(用于介质为蒸汽的场合)、散热片等。
    执行机构信号接口 内螺纹M16×1.5























    当气体介质的温度处于70℃至140℃之间,或液体介质的温度超过140℃时,仅采用倒装方式可能不够,还需在引压管路上增设隔离罐,并确保引压管路、隔离罐和膜头处充满冷媒。这样可以有效防止膜片因高温而老化。

    若气体介质的温度同样在70℃至140℃之间,但选择正立安装方式,则应在设计文件中特别注明选用高温膜片,如乙丙橡胶膜片或硅橡胶膜片等。否则,普通膜片可能会因高温而老化。

    自力式调节阀是一种安装简便、使用可靠的流量控制装置,主要由一个调节阀和一个感应器组成。它的特点是具有自动调节功能,能够依据管道内部流量的变化,灵活地调节阀门的开度,使被控介质的流量处于稳定状态。

    二、ZZYP自力式压力调节阀膜片更换维护的安装位置

    自力式调节阀可安装在上游和下游,但其适宜的安装位置应该是“三通口规范”的位置。如果安装在规范位置,可以保证阀门和传感器之间的压差稳定,使阀门调节更加稳定。但在特殊情况下,安装在非规范位置也是可以的。

    三、ZZYP自力式压力调节阀膜片更换维护上游还是下游?

    安装在上游还是下游,取决于被控流体的特性、管道的运行条件等因素。下游正常安装去除波动性较小,但存在被控物质蒸气化或结晶堵塞阀门的可能性;上游正常安装则不存在结晶和堵塞的问题,但其阀门的调节幅度较大,波动较高。因此,一般情况下,建议自力式调节阀安装在下游。

    四、ZZYP自力式压力调节阀膜片更换维护如何保证自力式调节阀的性能和使用寿命?

    1. 安装规范:自力式调节阀安装时,应预留足够的操作空间,并遵循安装要求。

    2. 维护保养:定期检查阀门和传感器的工作状况,清洗和更换部件。

    3. 控制管路:自力式调节阀应连接合适的控制管路,以保证阀门的操作并避免噪音。

    五、ZZYP自力式压力调节阀膜片更换维护小结

    自力式调节阀的主要特点是自动调节,其适宜的安装位置应该是“三通口规范”的位置,建议一般情况下安装在下游。为了保证阀门的性能和使用寿命,应该严格遵守安装规范、定期维护检查、控制管路合理。
