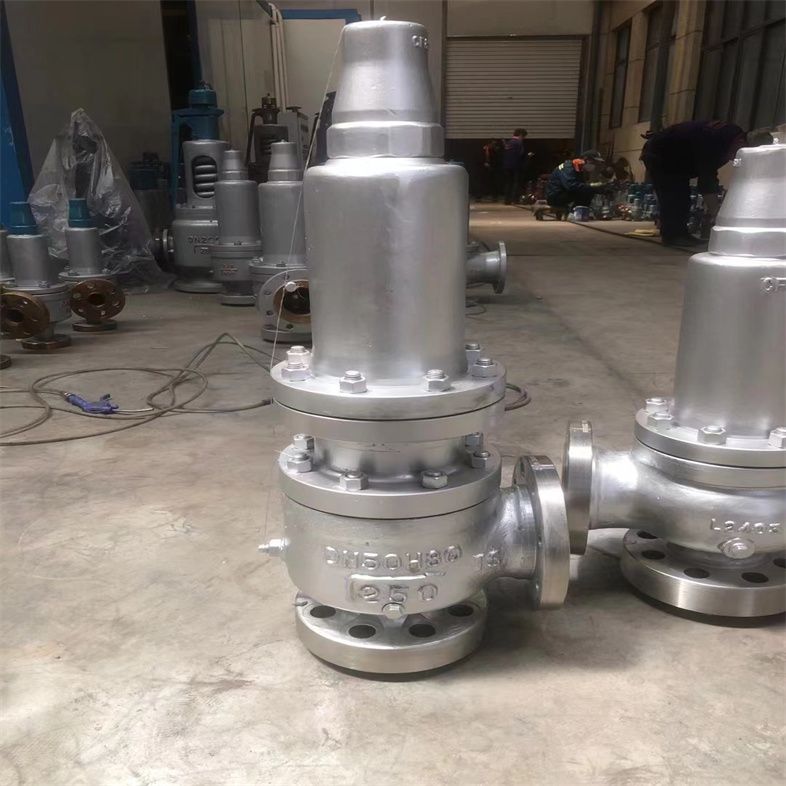

A48SY带扳手弹簧全启式蒸汽安全阀选型指南

A48SY带扳手弹簧全启式蒸汽安全阀选型指南

高温高压安全阀（high-temperature high-pressure valve）是锅炉、蒸汽机等压力容器的重要安全装置。当设备或管道内的介质温度超过允许值时，安全阀会自动开启，以保护设备和人员的安全。本文将介绍美标高温高压安全阀的结构、特点及应用范围，并分享一些选型与安装的建议。随着工业技术的发展，对锅炉设备的性能要求不断提高。为了确保设备及系统的安全运行，需要定期检查和维护各种阀门，包括压力表、安全阀和止回阀等。这些阀门对于确保设备正常运行和人员安全至关重要。A48Y带扳手弹簧全启式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上，作为超压保护装置。连接法兰标准PN<6.4MPa按JB/T-94系例1。PN≥6.4MPa按JB/T-94系列2标准。

A48SY带扳手弹簧全启式蒸汽安全阀选型指南相关标准

设计规范：GB/T 12243

结构长度：GB/T 12221

法兰连接：JB/T 79

试验与检验：GB/T 12242

产品标识：GB/T 12220

供货规范：JB/T 7928

A48SY带扳手弹簧全启式蒸汽安全阀选型指南结构与工作原理
dgf2a型电动执行机构：由电机、减速机、转轴组件和电气控制柜组成。电动机为交流鼠笼异步电动机（型号y90l-4），额定功率3kw，转速1450r/min（同步转速）。
srm系列变频调速器：用于烟囱风机变频调速控制系统，根据现场工况条件进行设计和制造。

A48SY带扳手弹簧全启式蒸汽安全阀选型指南选型与安装注意事项
在选择安全阀时，应考虑设备的工作压力、温度和介质特性。
安装前，应检查安全阀的外观和性能，确保其符合设计要求。
安装时，应遵循相关的安装规范和标准，确保安全阀的正确安装和运行。
定期检查和维护安全阀，确保其处于正常状态。
通过以上内容，希望对美标高温高压安全阀的选型和安装有所帮助。在实际应用中，还需根据具体情况进行调整和优化。适用于工作温度≤540℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。是一种由进口静压开启的自动泄压防护装置，它是压力容器*为重要的安全附件之一。

A48SY带扳手弹簧全启式蒸汽安全阀选型指南功能特点

它的功能是：当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门，迅速排出一定数量的介质。当容器内的压力降到允许值时，阀又自动关闭，使容器内压力始终低于允许压力的上限，自动防止因超压而可能出现的事故，所以安全阀又被称为压力容器的*终保护装置。

3、A48SY带扳手弹簧全启式蒸汽安全阀选型指南公称压力与工作压力

（1）公称压力

安全阀的公称压力的含义与其它阀门相同，是指温度在于200℃时阀门所允许承受的*高工作压力。在同一公称压力下，当工作温度提高时，其*大工作压力则相应降低，在选用安全阀时应根据阀门的材料、工作温度和*大工作压力按按温度压力表来确定阀门的公称压力。

（2）工作压力

安全阀的工作压力与公称压力以及弹簧的工作压力级有不同的含义，不能混为一谈。工作压力是指安全阀正常运行时，阀门所承受的静压力，它与被保护的系统或设备的工作压力是相同的。而弹簧工作压力级则是指某一根弹簧所允许使用的工作压力范围。在该压力范围内，安全阀的整定压力可以通过改变弹簧的预紧压缩量进行调节。同一公称压力的安全阀，根据弹簧设计要求，可以公为多种不同的工作压力级。具体划分按制造厂的生产水平而定。

4、A48SY带扳手弹簧全启式蒸汽安全阀选型指南公称通径的选择

安全阀的公称通径应根据被保护系统所必需的排放量来确定。即所选用安全阀的额定排量应大于并尽可能接近必须的排放量。被保护系统所必需的排放量是指系统发生异常超压时，为了防止过分超压所必须排出的介质量，它是由系统或设备的工作条件、容量以及可能引超压的原因等因素来决定。

确定安全阀公称通径的具体步骤是：

（1）根据《容规》或API520确定安全阀的必须排量；

（2）根据必须排量通过《容规》附件五中的公式计算安全阀的*小流道面积。

（3）根据计算所得的面积，选取相应的安全阀公称通径DN。所选用安全阀阀座的喉部截面积应等于或略大于安全阀流道*小流通面积的计算值。具体可查厂家的样本。

 5、A48SY带扳手弹簧全启式蒸汽安全阀选型指南选用安全阀应注意的其它事项

（1）材质的确定

  选用安全阀的材质应考虑介质的工作温度、工作压力、介质性质和材料的工艺性、经济性等多种因素。一般情况下用户可根据制造厂提供的不同型号安全阀的适用温度、压力范围以及适用介质等进行选用。

（2）特殊结构安全阀的选用

A、带散热架的安全阀

这类安全阀一般用于介质温度较高的场合，以便使弹簧腔内的温度降低。通常，当封闭式安全阀使用温度超过期300℃，以及不封闭式安全阀使用温度超过350℃时，应选用带散热架的安全阀。

B、波纹管安全阀

  对承受有附加背压力的安全阀，而且背压变化量超过整定压力的确良10%时，应选用这类安全阀。另外对使用于有腐蚀性介质的安全阀，为了防止弹簧及导向机构受介质腐蚀，也应选用波纹安全阀。

（3）常规式安全阀订货须知

订购一般安全阀应注明下列事项：

A、安全阀的型号、公称通径

B、安全阀的整定压力

（4）特殊安全阀订货须知

对于特殊安全阀，除了注明安全阀型号、规格、整定压力为，还须注明以下各项：

A、阀门进出口法兰标准、等级、法兰密封面型式；

B、使用介质工况、必需排量
C、阀门承受背压的类型有数值；

D、封闭式或开放式；

E、是否带提升扳手。

A48SY带扳手弹簧全启式蒸汽安全阀选型指南主要零件

A48SY带扳手弹簧全启式蒸汽安全阀选型指南外形结构图

A48SY带扳手弹簧全启式蒸汽安全阀选型指南主要外形尺寸1.6MPa

A48SY带扳手弹簧全启式蒸汽安全阀选型指南主要外形尺寸2.5MPa

A48SY带扳手弹簧全启式蒸汽安全阀选型指南主要外形尺寸4.0MPa

A48SY带扳手弹簧全启式蒸汽安全阀选型指南主要外形尺寸6.4MPa

A48SY带扳手弹簧全启式蒸汽安全阀选型指南主要外形尺寸10.0MPa

安全阀应垂直安装，并尽量靠近受保护的设备或管道。若无法近距离布置，从受保护设备或管道至安全阀入口的管道总压降，不应超过安全阀定压值的3％。

为便于检修，建议为安全阀设置专门的检修平台。在布置重量较大的安全阀时，需考虑安全阀拆卸后的吊装问题，必要时应增设吊杆。

安全阀入口管道宜采用长半径弯头。

设计安全阀出口管道时，应确保背压不超过安全阀定压的特定范围。对于常规弹簧式安全阀，其背压不应超过定压值的10％。

若排放至放空总管或火炬总管的介质含有凝液或可冷凝气体，安全阀的出口应高于总管；否则，需采取适当的排液措施。

对于排入密闭系统的安全阀，其出口管道应以45°斜接在排放总管的顶部，以防止总管内的凝液倒流入支管，并降低安全阀的背压。

若安全阀进出口管道上设有切断阀，应选用单闸板闸阀，并保持铅封开启状态，同时确保阀杆水平安装，以防止因阀杆和阀板连接的销钉腐蚀或松动导致的阀板下滑。当安全阀配备旁路阀时，该阀应保持铅封关闭状态。

接下来，我们将探讨单向阀的概念、分类及其在实际产品中的应用。
单向阀，也被称为止回阀或逆止阀，是液压系统中的组件，其作用是防止油流反向流动。这种阀门有直通式和直角式两种类型，前者通过螺纹连接安装在管路上，后者则提供螺纹连接、板式连接和法兰连接三种选择。此外，还有液控单向阀，也被称为闭锁阀或保压阀，它在单向阀的基础上增加了控制功能，允许在特定条件下油流在两个方向上都流通。这种阀门采用锥形阀芯设计，确保了出色的密封性能，并且在需要封闭油路时，它可以作为单向锁紧装置来保持压力。在控制油泄漏方面，液控单向阀提供了内泄式和外泄式两种选择，具体选择取决于油路中是否存在反向出口背压。
1、A48SY带扳手弹簧全启式蒸汽安全阀选型指南进口管的装设
安全阀必垂直安装，并且直接安装在容器或管道的接头上，而不另设进口管。当必须装设进口管时，进口管的内径应不小于安全阀的进口通径。管的长度要尽可能短，以减少管道阻力和安全阀排放时产生的反作用力对于容器接头的力矩。
进口管道是否需要支撑，可以根据安全阀排放时产生的反作力对于管道的力矩大小来决定，力矩大小可咨询厂家。

A48SY带扳手弹簧全启式蒸汽安全阀选型指南安全阀安装时应注意以下几点：
1)安装前应对管路进行吹扫清洗，以免排放时污物卡坏密封面，造成安全阀的损坏。
2)安装前应将阀门进出口的塑料堵盖去掉，以免造成安全阀的拒跳。
3)管路系统进行整体试压时，不能直接将安全阀安装在系统上，应先用法兰盲板替代。
4)安全阀校验或使用时应将阀门垂直安装。安装前应在使用当地的技术监督部门对安全阀进行检定,使用一个周期(1年)后应对安全阀进行检定.如使用温度超过200℃时，冷态调试时，应对阀门整定压力加补偿值。
5)安全阀一般应尽量靠近被保护设备或管道安装，安装位置要易于维修和检验。管道直径不小于安全阀的入口直径，入口管道的压力降不大子安全阀设定压力(表压)的3%。入口管道一般不设切断阀；如果必须设置，则切断阀要铅封开启，而且不影响安全阀的操作。有时设几个安全阀以保证至少有一个安全阀能正常工作。
6)如果几个安全阀共用一条入口管道时，入口管道要满足几个安全阀的流量要求。
7)保护全充满液体的设备所用的安全阀，要安装在设备的顶部或顶部出口管道上。
8)安全阀入口管道至少要有5%的坡度，坡向被保护的系统。入口管道尽量避免袋形弯，如不能避免，则对于易凝物质，在袋形弯低点有连续流动的排液管连至同一压力系统，若凝液易变稠或成固态，则此排液管要伴热；又于不凝介质，在袋形弯的处有易于接近的放净阀。

2、A48SY带扳手弹簧全启式蒸汽安全阀选型指南排放管的装设
为尽可能减小对安全阀动作和性能的影响，装设排放管时应注意下列各点：
1)安全阀出口管道的管径要不小于安全阀出口直径。排放管的阻力应尽可能小。其阻力压降应小于阀门开启压力值的的10%。对于弹簧式安全阀，弹簧设定时应考虑静背压的影响。安全阀的出口管道一般不设切断阀，必须设置时要求切断阀铅封在开启状态。
2)排放管应加以适当的支撑，以防止管道应力附加到安全阀上。
3)原则上一台安全阀单独使用一根排放管较好。当两台以上安全阀共用一根集合管时，集合管要有足够的排放面积，在排放管导入集合处，流向的转拆应尽可能小。
3)排放的气相要排向安全地点，一般出口朝上，排放口要切成平口，在管道低点有一个Ф6～Ф10的排液孔。管口附丝网以避免飞鸟筑巢。排至大气的液体要向下引至安全地点。
4)特殊工艺物料，如易自聚，易结晶等，在排出管设氮气吹扫口，连续通入氮气。
5)安全阀的排放管道应坡向主管，尽量避免袋形弯。无法避免时，在低点要设易接近的放净阀。对于易凝汽体，在低点设蒸汽伴热管，以免积液。
13)阀门的整定压力应设计合理，回座压力应大于等于系统的工作压力，否则将影响阀门的回座性能。

安全阀是一种被动安全保护设备，主要用于保护压力容器、压力管道和其他压力设备在超压情况下发生爆炸危险时的人身和设备安全。安全阀整定试验是指对新安装或重新安装的安全阀及定期检验或更换的安全阀进行标准试验，以保证安全阀的正常工作和安全性。

二、A48SY带扳手弹簧全启式蒸汽安全阀选型指南整定试验的责任方

根据《压力容器安全技术监察条例》和《安全阀规程》等相关法律法规文件的规定，设备使用单位是安全阀整定试验的主要责任方。

设备使用单位是指安装和使用压力设备的单位或个人，具备对设备进行安全管理和技术维护的条件和能力。设备使用单位应按照国家和地方的标准、规范以及安全技术监察机构要求对安全阀进行整定试验，并对整定试验情况进行记录，以备监督机构定期检查。

如果设备使用单位无法自主进行安全阀整定试验，可以委托具备相应资质的检验机构进行测试。检验机构应当具备独立、公正、的检验能力和资质，其试验结果应当具有客观性、可靠性和可验证性，并应当及时出具试验报告。

三、A48SY带扳手弹簧全启式蒸汽安全阀选型指南结论

由此可见，安全阀整定试验应由设备使用单位进行，保证设备的正常运行和人身设备安全。如若无法自主进行试验，可以委托具备相应资质的检验机构进行测试。
