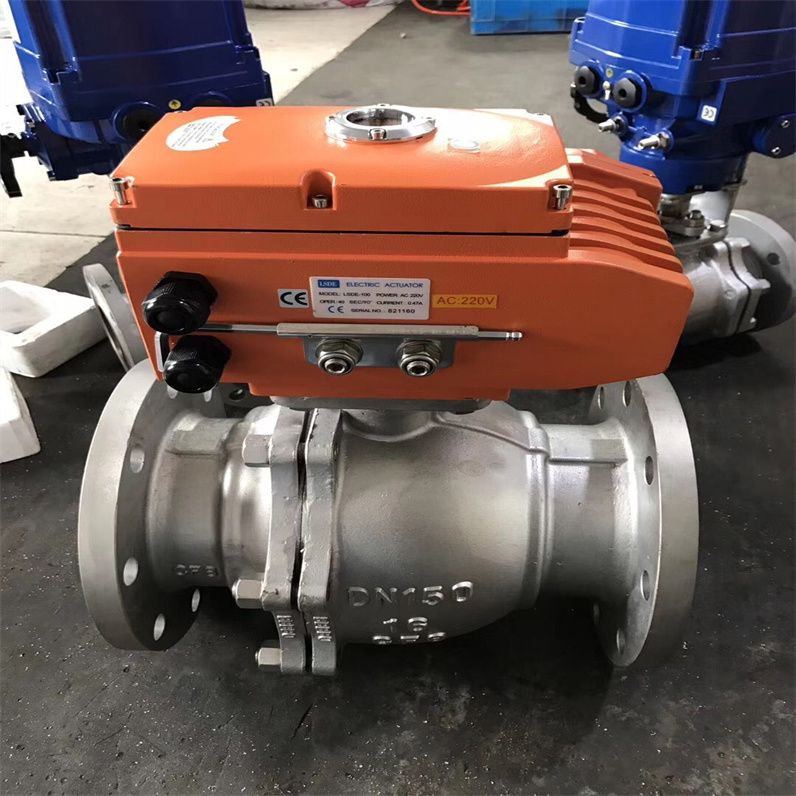

Q941F电动浮动软密封法兰式球阀应用案例

Q941F电动浮动软密封法兰式球阀应用案例

 Q941F电动法兰球阀采用一体化结构，有输入控制信号（4～20mA DC或1～5V DC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。
【Q941F电动浮动软密封法兰式球阀应用案例产品介绍】：
    Q941F电动法兰球阀适用于两位切断、调节的场合。电动开关型球阀阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

【Q941F电动浮动软密封法兰式球阀应用案例工作原理】：
    Q941F电动法兰球阀以DC24V、AC220V或AC380V电源电压作动力，直接接受统一标准信号（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0～90）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受DC24V、AC220V或AC380V电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。

Q941F 型 PN16~PN63 浮动软密封电动球阀：电动驱动、法兰连接形式、浮动球直通式，密封形式采用软密封、阀座密封面材料为氟塑料，公称压力 PN16~PN63、公称尺寸 DN15~DN200、适用温度为 -28~300℃，阀体材料为碳素钢或不锈钢。

Q941F电动浮动软密封法兰式球阀应用案例工作原理

Q941F 型 PN16~PN63 浮动软密封电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，由 DCL 系列精小型电动执行器（也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构）与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能好等特点。
电动执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的 定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用 的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制系数。

Q941F电动浮动软密封法兰式球阀应用案例结构特点

1、电动球阀流体阻力小，是所有阀类中流体阻力较小的一种，以AC220V、AC380V或DC24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，以角行程输出的扭矩转动球体0~90，就能完成启闭动作或调节动作；

2、球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求高压零泄漏率的场合；

3、采用HL型、3810R型、PSQ型角行程全电子式电动执行机构为不锈钢球阀的驱动装置，机电一体化的结构设计，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单，以AC220V或AC380V电源电压作动力，直接接受统一标准信号（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0~90）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受AC220V或AC380V电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。是一种高精度、高性能、高可靠性类产品。

【Q941F电动浮动软密封法兰式球阀应用案例产品特点】：
1、安装简便，能以任意方向安装于管道中的任意部位。
2、精小型电动执行器有多种电源可供选择，更有防爆电装。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、直连方式，电动执行机构内置伺服系统，无须另配伺服放大器。
5、球阀和电动执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。
6、密封材料为聚四氟乙烯等，具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。

【Q941F电动浮动软密封法兰式球阀应用案例主要技术参数】：
阀体


Q941F电动浮动软密封法兰式球阀应用案例阀内件

Q941F电动浮动软密封法兰式球阀应用案例执行机构

注：如需详细执行器参数，请进入电动执行器页面进行查阅。


Q941F电动浮动软密封法兰式球阀应用案例主要性能指标

Q941F电动浮动软密封法兰式球阀应用案例主要零件材料

【Q941F电动浮动软密封法兰式球阀应用案例主要外形及连接尺寸】：

一、预处理

在安装电动球阀之前，需要对管道进行预处理，清除管道内的杂物、油污和腐蚀物质，并检查管道连接是否正确，以确保管道处于干净、平整、平行且垂直的状态。

二、选择安装位置

在选择电动球阀的安装位置时，应首先确保其方位正确，不得影响管道的顺畅运行和维护操作。同时应考虑如何方便地维护和检修。通常将电动球阀安装在高于地面的位置，以便于操作和检查。

三、管道连接

对于电动球阀的管道连接，应先考虑选择适合的密封垫板或金属垫片，以确保操作过程中不发生泄漏。同时，对于不同的管道材质和规格，需要使用适当数量的螺栓，并注意使用弹簧垫片和止推垫片进行调整。

四、安装电动部分

将电动球阀的电动部分结合球阀进行安装。应确定电动执行器的固定方式，并选择适当的安装螺栓进行固定。在安装电动执行器时，还应注意调整装置的行程开关和机械限位器，以确保电动球阀能够正常开关。

五、测试

在安装电动球阀后，需要进行测试以确保其正常运行。测试时应注意检查阀门启闭是否灵活，行程开关和机械限位是否准确，以及是否存在泄漏等问题。如存在某些异常情况，应及时排除故障并重新调试。

【Q941F电动浮动软密封法兰式球阀应用案例结论】

以上是电动球阀安装的详细步骤和注意事项。在安装电动球阀时，需要注意管道的清洁和修整，以及如何选择适当的安装位置和密封垫板。在电动部分安装时，需要确保整体结构紧固稳定，并进行适当的调整。*后，在进行测试时，请确保电动球阀的正常运行，并对发现的问题进行及时排除。

Q941F电动浮动软密封法兰式球阀应用案例的接线方法详解

确认电源电压

首先，要明确电动球阀所配套的电机电源类型及电压大小。电动球阀常用的电源包括交流380V或220V以及直流24V。

准备工具和材料

接下来，准备好接线所需的基本工具，如剥线钳、压接钳和螺丝刀等。同时，还需备齐导线、接线端子及绝缘胶带等材料。

断开电源

开始接线之前，请务必先关闭电源开关，以确保整个接线过程的安全性。

剥线

利用剥线钳将导线绝缘层剥去，露出适当长度的导线芯，为后续的接线工作做好准备。

压接导线

将导线根据其颜色压接到相应的接线端子上。一般而言，红色或黑色导线应接至正极，蓝色或白色导线接至负极，而黄绿色导线则应接地线。

细致检查

在完成接线后，务必进行细致的检查，确保每个接线都牢固可靠，避免出现接触不良或短路的情况。

绝缘保护

为了确保安全，使用绝缘胶带将接线部分妥善包裹，防止电线之间发生短路或触电事故。

功能测试

在所有接线工作完成后，进行全面的功能测试，以确保电动球阀能够正常、稳定地运行。

此外，还需注意以下几点：
防水措施：在安装电缆线时，务必采取充分的防水措施，并确保电缆接口的密封性，以防止雨水渗入机器内部造成损坏。
信号线选择：使用屏蔽线作为信号线，并避免与动力线平行配线，以减少电磁干扰。
电缆线引入方式：电缆线从接线端子进入时，应采用从下往上的引入方式，并留出一个回弯，以防止直上直下引入导致的进水问题。

Q941F电动浮动软密封法兰式球阀应用案例

　电动球阀是一种广泛应用于流体控制领域的设备，它使用电机旋转球体来控制流体的流动方向与流量。以下是电动球阀安装的详细步骤：

　　1.确定安装位置：选择一个适当的位置，使球阀易于操作，并能够轻松进行维护和修理。

　　2.准备管道：在安装前检查管道并清洁管道内部，确保管道表面光滑，无杂物和锈蚀。为了方便连接，可以在管道上加装合适的法兰或者接头。

　　3.安装球阀：将球阀与管道连接起来，确保紧密密封。在安装前应该检查球阀的阀门是否开关自如，以及球阀的操作手柄是否与管道并排。

　　4.连接电源：将电动球阀连接上电源，并按照说明书进行接线。注意电源参数的正确匹配，不要擅自更改接线方式或者电源参数。

　　5.调试：完成安装后，需要对电动球阀进行调试。首先检查电动球阀的供电是否正常；然后通过遥控器或者手动控制器对球阀进行几次开关操作，观察球阀是否能够正常工作。

　　6.安装阀门电动执行器（选配）：如果需要控制球阀的开启和关闭，可以安装电动执行器。在安装时应注意执行器与球阀之间的连接方式以及执行器的接线方法。

　　7.进行*终调试：完成所有安装步骤后，还需要进行*终调试。通过遥控器或者手动控制器对电动球阀进行多次打开和关闭操作，确保球阀能够稳定可靠地工作。
