斯派莎克减压阀，用在蒸汽系统管道中，通过调节，将蒸汽管道的进口压力减至某一需要的出口压力，并依靠蒸汽介质本身的能量，使出口压力自动保持稳定的阀门，主阀出口压力不因进口压力变化而改变，并不因主阀出口流量的变化而改变其出口压力。适用于工业给水、消防供水及生活用水管网系统。分为螺纹连接和法兰连接。适用于蒸汽或压缩空气之类的气体，球墨铸铁阀体，可提供法兰和螺纹连接。在负载稳定时，可以准确的控制下游压力。制造工艺及技术保证其可靠耐用;不锈钢内部组件使其能应用于大多数的工业设备中。BRV2减压阀结构紧凑，重量轻，安装简便，易于调试和设定，维修方便。
斯派莎克减压阀是通过启闭件的节流，将进口压力减至某一需要的出口压力，并使出口压力保持稳定。减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和付阀瓣处于关闭状态，使用时按顺时针转动调节螺钉，压缩调节弹簧，使膜瓣移顶开付阀瓣，介质由a孔通过付阀座到b孔进入活塞上方，活塞在介质压力的作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后。

二、BRV2S-斯派莎克直接作用式减压阀产品工作原理
斯派莎克减压阀直接作用式阀门用于蒸汽或气体，如压缩空气，上游压力为19bar （275.5psi g）。斯派莎克减压阀安装有不锈钢波纹管，所以更加耐用，不易损坏。斯派莎克BRV2提供三种不同颜色阀门，分别是灰色、绿色、橙色，其中压力承受能力也是逐渐上升的。灰色，下游控制压力范围 0.14 - 1.7 bar g。绿色，下游控制压力范围 1.40 - 4.0 bar g。橙色，下游控制压力范围 3.50 - 8.6 bar g。斯派莎克减压阀要安装水平的管道上，调节的头要放在上方或者下方。安装在上下游的隔膜阀都要距离减压阀8到10管径的直管段。由于管道支撑膨胀或收缩引起的管线应力不能加在阀体上，上下游管道必须要有足够的口径避免过大的压降。所有变径要尽可能采用偏心大小头。在上游安装过滤器将对阀门进行保护。过滤器安装时要侧向安装防止阀体积水，阀体积水会减少有效过滤面积。如果是湿蒸汽，则在上游要安装汽水分离器或疏水阀。或者布置一个适当的排水点和安装一个斯派莎克疏水阀。下游管道上必须安装压力表用于设定工作压力。而在阀门上游也是有一个压力表，这样可以互相参考。

三、BRV2S-斯派莎克直接作用式减压阀产品工作过程
传感器/操作器感应压力并直接移动阀门，压力直接作用于设定弹簧；压力的变化作用于传感器/操作器，以此通过阀杆推动阀门动作。在启动阶段，设定弹簧放松，阀簧和进口蒸汽压力使得阀门关闭；调整设定压力，压紧设定螺钉，设定弹簧压缩力克服阀簧和进口压力，阀门打开蒸汽流至阀门出口；获得设定点：波纹管或者膜片感应减小的压力，波纹管或膜片移动阀位直至减小的介质压力与设定弹簧力平衡，继续调整设定点改变阀的位置来获得所需要的压力。

BRV2S和BRV2B直接作用式减压阀，适用于适用于蒸汽或压缩空气之类的气体，球墨铸铁阀体，可提供法兰和螺纹连接。在负载稳定时，可以准确的控制下游压力。先进的制造工艺及技术保证其可靠耐用;不锈钢内部组件使其能应用于大多数的工业设备中。BRV2减压阀结构紧凑，重量轻，安装简便，易于调试和设定，维修方便。

BRV2SB斯派莎克直接作用式减压阀应用案例可供型号

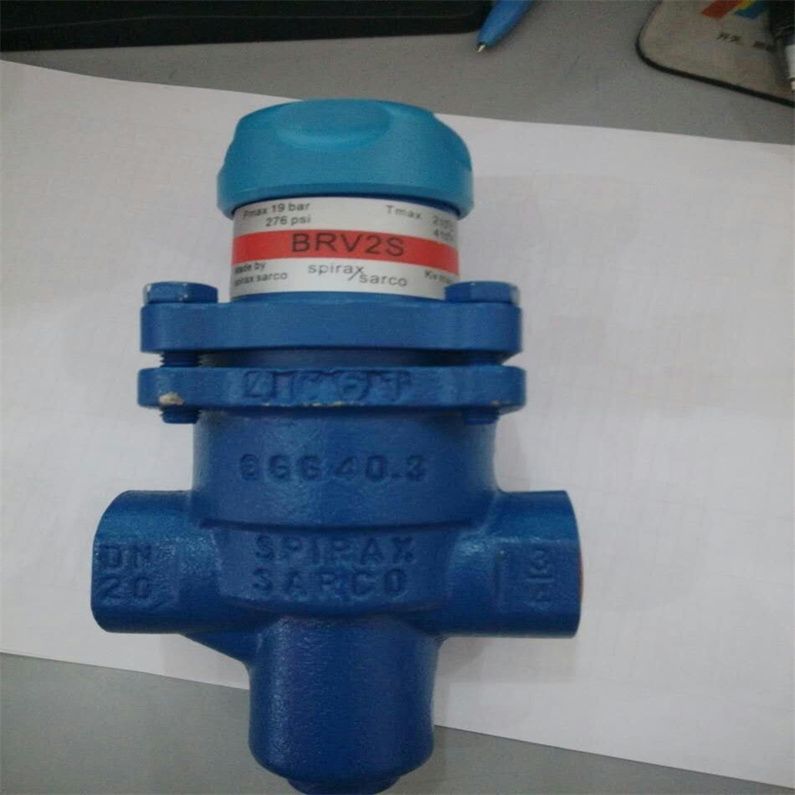

BRV2S 带不锈钢波纹管

BRV2B 带磷青铜波纹管

BRV2SP 可选带外感应管型号，带不锈钢波纹管

BRV2BP 可选带外感应管型号，带磷青铜波纹管

BRV2S直接作用式减压阀用于蒸汽，压缩空气或其它气体系统。在负载稳定时，可以准确的控制下游压力。先进的制造工艺及技术保证其可靠耐用；不锈钢内部组件使其能应用于大多数的工业设备中。BRV2减压阀结构紧凑，重量轻，安装简便，易于调试和设定，维修方便。SRV2阀体材质为316L奥氏体不锈钢，因而主要应用于洁净蒸汽系统的压力控制，同时也可用于其它传统工业的蒸汽系统。

BRV2SB斯派莎克直接作用式减压阀应用案例工作原理：

斯派莎克BRV2S减压阀是通过启闭件的节流，将进口压力减至某一需要的出口压力，并使出口压力保持稳定。减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和付阀瓣处于关闭状态，使用时按顺时针转动调节螺钉，压缩调节弹簧，使膜瓣移顶开付阀瓣，介质由a孔通过付阀座到b孔进入活塞上方，活塞在介质压力的作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后。

BRV2SB斯派莎克直接作用式减压阀应用案例技术参数： 　

公称压力：PN25　　

PMA*高允许压力：25barg　　

TMA*高允许温度：350℃　　

TMI允许温度：0℃　　

PMO*大工作压力：7barg　　

TMO*大工作温度：285℃　　

出口压力范围（barg）：0.2-1.7

25系列：斯派莎克25PTE调节阀带电磁阀控制、斯派莎克25PE减压阀带电磁阀控制、斯派莎克25PT调节阀、斯派莎克25TE温控阀带电磁阀控制、斯派莎克25T温控阀、斯派莎克25P蒸汽减压阀、
DP系列：莎克铸钢DP143减压阀、斯派莎克不锈钢DP163减压阀、斯派莎克球墨铸铁DP27减压阀、
直接作用式系列：斯派莎克BRV2S减压阀、斯派莎克BRV2减压阀、斯派莎克BRV73减压阀、斯派莎克DLV72减压阀、斯派莎克DLV74减压阀、斯派莎克DLV75减压阀、斯派莎克DRV减压阀、斯派莎克球墨铸铁BRV71减压阀。
英国SpiraxSarco斯派莎克减压阀：
25系列导阀型隔膜式调节阀：25P、25T、25TE、25PE、25PT、25PTE
DP系列导阀型隔膜式减压阀：DP27、DP143、DP163
直接作用式减压阀：DRV7、DRV4、DEP、BRV2、SRV2、BRV71、BRV73
口径：DN15-DN150
连接方式：法兰、螺纹
压力级：PN16/PN25/PN40
阀体材质：铸铁、球墨铸铁、铸钢、不锈钢
介质：空气、氮气、氧气、、煤气、液化气、天然气等

BRV2SB斯派莎克直接作用式减压阀应用案例

在了解如何正确安装减压阀之前，我们首先需要明白其工作原理。减压阀是通过调节阀门内部流通截面积的大小来改变介质的流速和动能，从而实现减压或者稳压的功能。当进口压力或流量发生变化时，减压阀内的自力式压力调节阀会通过内部的弹簧和压力膜片等元件，自动调节阀门的开度，使得出口压力保持稳定。这种减压阀对于高压气体或者液体介质特别重要，因为过高的压力可能会对设备和使用者造成危险。

二、BRV2SB斯派莎克直接作用式减压阀应用案例的正确安装方法

安装减压阀至关重要，不恰当的安装可能会影响其正常工作，甚至带来安全隐患。以下是减压阀的安装步骤：

1. 安装前的检查：在安装减压阀之前，应详细检查阀门及其附件是否完好无损，确保没有破损、锈蚀等现象。同时，要清除阀门内部的杂物，如灰尘、砂粒等，以防止影响阀门的正常工作。

2. 确定安装位置：选择一个便于观察和操作的地方，同时要确保减压阀前后的直管段长度满足规范要求，以保证流体进入阀门时的均匀性和稳定性。此外，减压阀应安装在水平管道上，以保证其正常工作和准确测量。

3. 安装减压阀：

（1）首先，按照流体流动的方向，将减压阀的入口与管道相连，确保连接紧密，无泄漏。

（2）调整减压阀的设定值，以适应管道系统的实际需求。设定值应符合管道系统的安全规范，以确保操作的安全可靠。

（3）在减压阀出口处安装一个压力表，以便于观察和调整阀门的工作状态。

4. 安装后的测试：在安装完成后，应进行系统的调试和运行测试，确保减压阀能够正常工作。测试过程中要密切关注阀门的工作状态和管道系统的运行情况，及时调整和优化参数设置。

BRV2SB斯派莎克直接作用式减压阀应用案例

总之，减压阀的正确安装对于其正常工作和延长使用寿命至关重要。在安装过程中应严格按照步骤进行，并确保每个环节的准确性和可靠性。同时，对于在使用过程中出现的问题要及时发现并解决，以确保整个管道系统的安全稳定运行。
