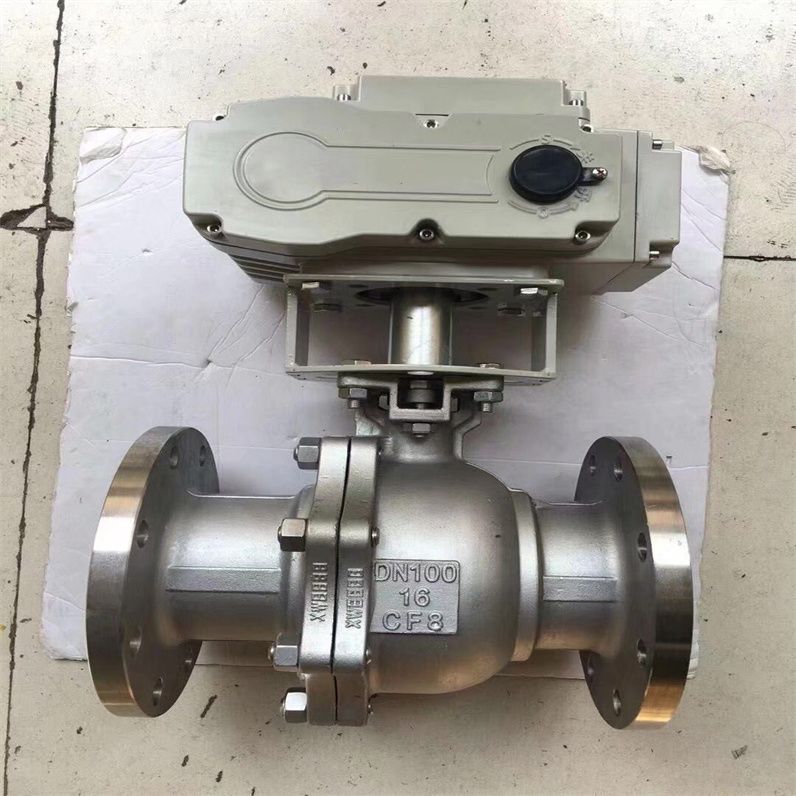

Q941F-16P电动不锈钢排污球阀应用案例

Q941F-16P电动不锈钢排污球阀应用案例

Q941F电动不锈钢球阀在工业自动化控制系统中扮演着至关重要的角色，其应用范围广泛，涵盖了石油、化工、电力、冶金、水处理等多个领域。该阀门的设计使其能够承受高温、高压及腐蚀性介质的侵蚀，确保了管道系统的安全稳定运行。Q941F电动球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
工作原理方面，Q941F电动不锈钢球阀通过电动机驱动阀杆旋转，进而带动球体在阀体内90度旋转来实现开启与关闭。当电动机接收到控制信号后，它开始工作，驱动阀杆旋转。阀杆与球体通过精密的加工和装配，确保了旋转动作的平稳和准确。当球体旋转至与管道轴线垂直的位置时，阀门关闭，介质被截断；而当球体旋转至与管道轴线平行的位置时，阀门开启，介质得以顺畅流通。

此外，Q941F电动不锈钢球阀还配备了先进的电动执行机构，该机构具有远程控制、现场操作以及手动应急操作等多种功能，大大提高了阀门的灵活性和可靠性。通过内置的传感器和反馈系统，电动执行机构能够实时监测阀门的开关状态，并将信号反馈给控制系统，实现了对阀门状态的精准掌控。
总的来说，Q941F电动不锈钢球阀凭借其出色的耐腐蚀性、高可靠性和灵活的操作方式，在工业自动化控制领域发挥着不可替代的作用。随着科技的不断发展，该类阀门将会更加智能化、自动化，为工业生产提供更加高效、安全的保障。

电动球阀Q941F-16C是一款高性能的工业控制阀门，广泛应用于石油、化工、冶金、电力、造纸及环保等多个领域。该阀门由硅溶胶铸造的碳钢球体和精小型电动执行器组成，具备优异的密封性和耐久性。

1. Q941F-16P电动不锈钢排污球阀应用案例型号解析：

• Q：表示阀门类型为球阀。

• 9：表示驱动方式为电动控制。

• 4：表示连接方式为法兰连接。

• 1：表示结构形式为浮动直通式。

• F：表示密封材料为PTEF聚四氟乙烯。

• 16：表示公称压力为1.6MPa（即16公斤）。

• C：表示阀体材质为铸钢WCB。

• Q941F-16P电动不锈钢排污球阀应用案例主要特点：

• 密封性能：采用PTFE四氟密封，确保在各种工况下都能实现可靠的密封效果，适用温度可达150℃，并适用于水、气体及油品等多种介质。

• 结构设计：设计独，具备浮动式结构，提供全通径或缩径选择，流通阻力小，能够显著提升流体处理效率。

• 安装便捷：遵循ISO5211连接标准，便于安装电动或气动执行器，满足自动化控制系统的需求。

• 防火防静电：通过在阀杆与阀体及球体之间设置导电弹簧，有效防止静电打火引发的安全隐患。

• 耐火结构：提供双重保护，即便在火灾等情况下，密封圈受损时，也能确保金属对金属的硬密封结构，保持阀门的密封性能。

• 操作简便：结构设计紧凑，体积小，重量轻，便于安装和维护。操作简便，仅需旋转90°即可实现全开或全关，非常适合远距离控制。

• Q941F-16P电动不锈钢排污球阀应用案例

二、电动不锈钢球阀Q941F技术参数和性能

三、电动不锈钢球阀Q941F外形尺寸


四、电动不锈钢球阀Q941F订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

二、Q941F-16P电动不锈钢排污球阀应用案例使用说明

1. 安装：

• 在安装前，请确保电动球阀的型号、规格和管道系统相匹配。

• 遵循ISO5211连接标准，正确安装电动或气动执行器。

• 确保阀门安装位置便于操作和维修。

• 接线：

• 确认电源电压：根据电动球阀所配套的电机电源，确认电源电压是交流电还是直流电，以及电压的大小。通常情况下，电动球阀所使用的电源为交流380V或220V，直流24V。

• 准备工具和材料：准备接线所需的基本工具，例如剥线钳、压接钳、螺丝刀等。同时，准备所需的材料，例如导线、接线端子、绝缘胶带等。

• 断开电源：在接线之前，务必先断开电源，以确保接线过程中的安全。

• 剥线：使用剥线钳将导线的绝缘层剥去，露出适量的导线芯。

• 压接导线：根据电线的颜色，将导线分别压接到对应的接线端子上。通常情况下，红/黑线接正极，蓝/白线接负极，黄绿线接地线。

• 检查接线：检查接线是否牢固，确保没有接触不良或短路的情况。

• 包上绝缘胶带：为了防止电线之间短路或触电，需要用绝缘胶带将接线部分包好。

• 测试：完成接线后，进行测试，确保电动球阀能够正常运行。

• 操作：

• 电动球阀可以通过电动执行器实现远程控制，也可以通过手动装置进行临时操作。

• 在正常操作时，通过工业自动化控制系统发送信号，控制电动执行器的旋转，从而带动阀杆和球体实现开启或关闭。

• 在电源故障时，可以使用手动装置进行手动操作。

• 维护：

• 定期检查电动球阀的密封性能和操作灵活性。

• 如有发现密封面磨损或泄漏现象，应及时更换密封件。

• 定期对电动执行器进行清洁和润滑，确保其正常运行。

• 如遇异常情况，应立即停止使用并联系人员进行检修。

电动球阀Q941F-16C凭借其出色的密封性、耐久性、防火防静电功能以及便捷的操作特性，成为工业自动化控制系统中的重要元件，为各行业的流体控制提供了可靠保障。
