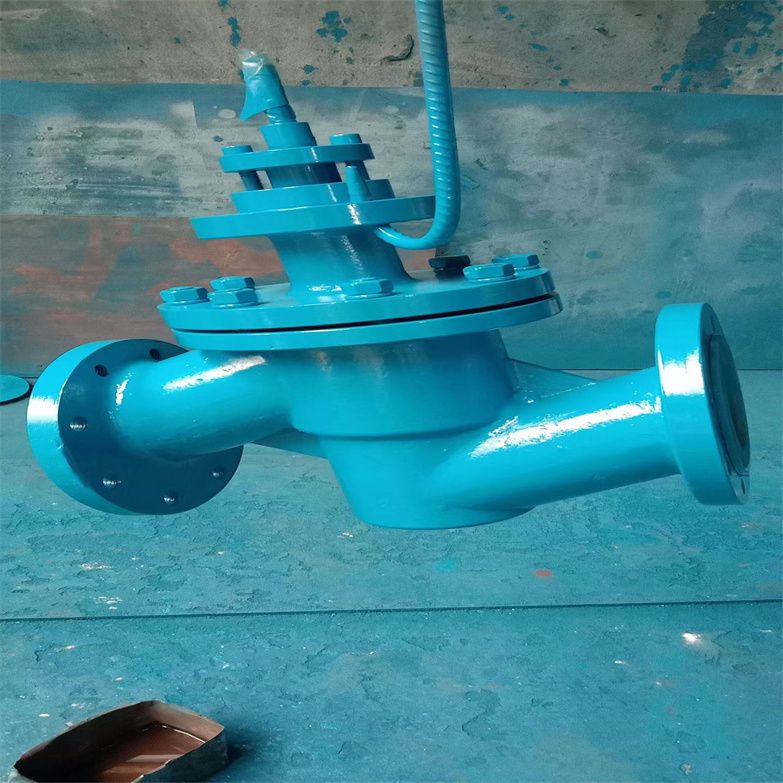

J41F46-16C钢制衬氟截止阀操作应用案例

J41F46-16C钢制衬氟截止阀操作应用案例

衬氟截止阀的密封性能是确保其正常工作和防止介质泄漏的关键因素。为了保障衬氟截止阀的密封性能，可以从以下几个方面进行考虑和实施：截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。J41F4-16、J41F46-16 型衬氟截止阀适用在 -50~150℃ 的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。

J41F46-16C钢制衬氟截止阀操作应用案例基本结构

1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。

2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

J41F46-16C钢制衬氟截止阀操作应用案例驱动方式

手动衬氟截止阀、蜗轮转动衬氟截止阀、气动衬氟截止阀、电动衬氟截止阀

一、设计选型

材料选择：

衬氟材料应具有良好的耐腐蚀性、耐磨性和密封性，以适应不同的介质环境。

阀体和关键部件（如阀瓣、阀座）的材质也应根据介质特性和工况条件进行选择，以确保其强度和密封性能。

密封结构设计：

合理的密封结构设计是保障密封性能的基础。例如，采用锥面密封结构可以增加密封面的接触面积和密封力，提高密封效果。密封面应加工平整、光洁度高，以减少泄漏的可能性。

二、生产制造

加工精度：

提高阀门的加工精度，确保各部件之间的配合间隙合理，避免因间隙过大或过小而导致的泄漏问题。

质量检验：

在生产过程中进行严格的质量检验和控制，确保阀门的各项性能指标符合设计要求。

对密封面进行特殊的处理和检测，以确保其密封性能达到标准。

J41F46衬氟截止阀性能参数：

公称通径：DN15～350mm；

公称压力：PN1.0～2.5Mpa；

连接形式：法兰连接；

驱动装置：手动，蜗轮传动，电动，气动；

适用介质：硫酸，氢氟酸，磷酸，氯气，强碱，王水等任意具有强腐蚀性的介质；

设计标准：遵循GB/T12233，GB/T12235，ANSIB16.34；

结构长度标准：遵循GB/T1221，HG/T 3704，ASME B16.10；

压力试验标准：遵循GB/T13927，API598；

J41F46衬氟截止阀执行标准：

设计规范：GB/T 12233 GB/T 12235

结构长度：GB/T 12221

连接法兰：JB/T 78 JB/T 79

试验与检验：GB/T 13927

产品标识：GB/T 12220

供货规范：JB/T 7928

J41F46-16C钢制衬氟截止阀操作应用案例性能规范：

J41F46衬氟截止阀外形尺寸:

截止阀安装时确实存在方向性，需要按照阀体上的箭头方向进行安装，以确保阀门正常开启和关闭。截止阀作为管道系统中常见的控制元件，其安装方向是否正确直接关系到阀门的使用效果和管道系统的正常运行。在探讨截止阀安装方向性时，我们首先需要了解截止阀的基本结构和工作原理。

截止阀主要由阀体、阀瓣、阀杆和传动装置等组成，通过旋转阀杆来驱动阀瓣上下移动，从而实现对管道中介质的截断或流通。在截止阀的设计中，阀体上通常标有箭头指示介质流动的方向，这是为了确保阀门能够按照预定的方向进行开启和关闭。

那么，为什么截止阀安装时需要遵循方向性呢？这主要是因为截止阀的阀瓣设计有一定的倾斜角度，这个角度使得阀瓣在开启和关闭时能够更有效地截断介质。如果安装方向不正确，阀瓣的倾斜角度与介质流动方向不匹配，会导致阀门开启或关闭不顺畅，甚至造成泄漏等安全隐患。

因此，在安装截止阀时，我们必须严格按照阀体上的箭头方向进行安装。箭头指向即为介质流动方向，确保阀门能够按照设计要求正常工作。此外，还需注意以下几点：

J41F46-16C钢制衬氟截止阀操作应用案例

一、确保阀门安装位置正确，避免因为安装位置不当导致阀门无法正常操作或影响管道系统的正常运行。

二、在安装过程中，要注意阀门的紧固力矩，避免过紧或过松导致阀门损坏或泄漏。

三、安装完成后，要进行严格的测试和调试，确保阀门工作正常，无泄漏现象。

综上所述，截止阀安装时确实存在方向性问题，正确安装方式是按照阀体上的箭头方向进行安装。在实际操作中，我们需要严格按照相关规定和要求进行操作，确保阀门能够正常工作，为管道系统的正常运行提供保障。

三、J41F46-16C钢制衬氟截止阀操作应用案例安装调试正确安装：

按照阀门的安装说明进行正确安装，确保阀门与管道或其他设备的连接牢固、密封可靠。

注意介质流向与阀门标识的方向一致，避免因装反而导致的泄漏问题。

调试检查：

在安装完成后进行调试和检查，确保阀门能够正常开启和关闭，并且密封性能良好。

进行压力测试和密封性测试，以验证阀门的密封性能是否满足要求。

四、J41F46-16C钢制衬氟截止阀操作应用案例使用维护

定期维护：

定期对阀门进行维护和检查，包括清洁、润滑和紧固等操作。

检查密封面的磨损情况，如有必要及时更换密封件或修复密封面。

注意操作：

在操作过程中避免对阀门施加过大的力或冲击力，以免损坏密封面或影响密封性能。

注意介质的温度和压力变化，避免超出阀门的允许范围。

储存和运输：

在储存和运输过程中应注意保护阀门不受损坏或污染，避免影响密封性能。
