YB43X固定比例法兰式减压阀技术参数

YB43X固定比例法兰式减压阀技术参数

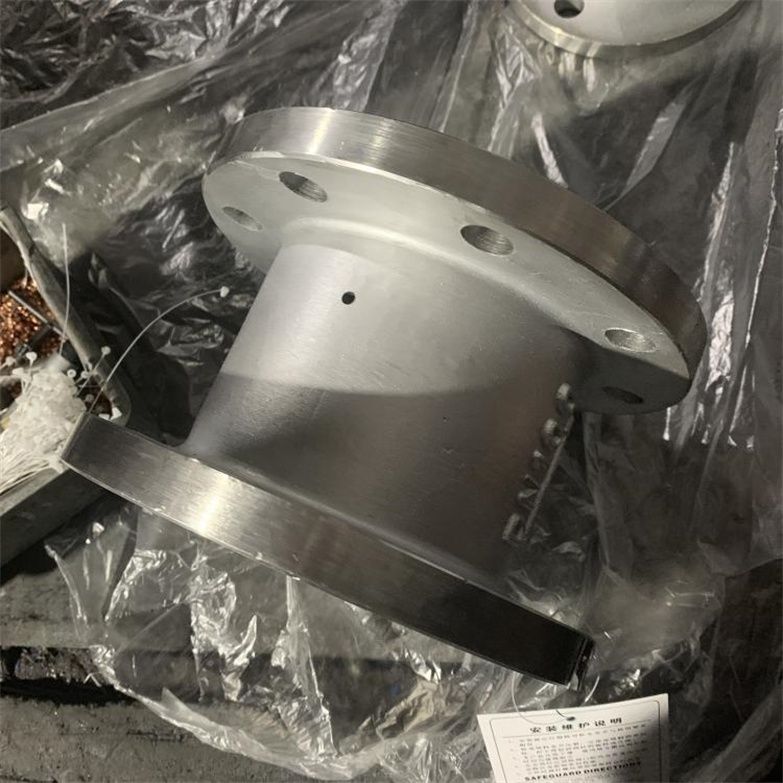

比例式减压阀,YB43X比例式减压阀阀体内部活塞两端截面积不同产生的压力差,改变阀后的压力达到减压的目的，比例准确，工作平稳，寿命长，适用温度高，既可减动压，又可减静压，水平、垂直安装均可。

比例式减压阀,YB43X比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。
该阀利用阀体内部活塞两端不同载面积产生的压力差，改变阀后的压力，达到减压目的。
我厂减压阀的减压比例是：2：1，3：1，4：1，3：2，5：2等，亦可根据用户的要求设计特殊比例的减压阀。

YB43X固定比例法兰式减压阀技术参数工作原理
当在阀后管网上无用水时阀门关闭，阀前后压力比是定值；当阀后管网启用消火栓或喷头喷水时，阀前压力大于阀后压力，推动活塞后移比例式减压阀打开，阀后管网压力随流量的增加而降低（符合流量-压力特性曲线），直至达到平衡位置，活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高，比例式减压阀活塞失去平衡状态而前移，比例式减压阀关闭。一般选择比例式减压阀是使设计流量在流量-压力特性曲线的直线段上，这样阀后压力与阀前压力仍呈比例关系。

是采用固定比例来进行减压的阀门，安装在给排水管网中，防止管道的压力过大造成爆管。

主要特点是阀后压力与阀前压力呈一定比例，即当阀前压力变化时，阀后压力按比例相应变化，实现，既可减静压 又可减动压。

标准压力比为2：1、3：1、4：1、5：1、3：5：2等并可根据用户的要求设计特殊比例的减压阀。

阀门利用阀体内部活塞两端截面积不同产生的压力差，改变阀后的压力达到减压的目的，比例准确，工作平稳，寿命长，适用温度高，既可减动压，又可减静压，水平、垂直安装均可。比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。 该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。

YB43X固定比例法兰式减压阀技术参数工作原理

当在阀后管网上无用水时阀门关闭，阀前后压力比是定值;当阀后管网启用消火栓或喷头喷水时，阀前压力大于阀后压力，推动活塞后移比例式减压阀打开，阀后管网压力随流量的增加而降低(符合流量-压力特性曲线)，直至达到平衡位置，活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高，比例式减压阀活塞失去平衡状态而前移，比例式减压阀关闭。一般选择比例式减压阀是使设计流量在流量-压力特性曲线的直线段上，这样阀后压力与阀前压力仍呈比例关系。

YB43X固定比例法兰式减压阀技术参数比例范围

1、比例式减压阀2:1
2、比例式减压阀3:1
3、比例式减压阀4:1
4、比例式减压阀3:2
5、比例式减压阀5:2
备注：亦可根据用户的要求设计特殊比例的减压阀。

比例式减压阀,YB43X比例式减压阀性能指标

比例式减压阀,YB43X比例式减压阀主要零件材料：

比例式减压阀,YB43X比例式减压阀主要外形尺寸

比例式减压阀,YB43X比例式减压阀尺寸结构图:

一、YB43X固定比例法兰式减压阀技术参数选择合适的安装位置

安装比例式减压阀时，应优先考虑将其放置在介质出口管道上，并尽量靠近*终使用点。此举旨在减少管道内液体的积聚，从而避免出口压力异常。同时，也要便于日常的操作与维护工作。

二、YB43X固定比例法兰式减压阀技术参数确定正确的安装方向

比例式减压阀的安装方向必须与介质流动方向相一致，以保证流动的顺畅性与降低噪音。在流动方向不确定的情况下，应在进口引导管上设置流向标识，防止安装方向错误。

三、YB43X固定比例法兰式减压阀技术参数优化管道布局

1. 管道设计时应保持水平，进口与出口应通过同心法兰或直接法兰连接，且在进口侧预留适量的空间以便于安装和维护，避免与其他设备过于紧凑。

2. 出口管道的长度应尽量缩短，减少不必要的弯头、阀门等附件，以维持稳定的压力和延长设备使用寿命。

综上所述，严格按照这些指导原则来安装比例式减压阀，不仅能保障设备的高效安全运行，还能为工业生产的持续稳定提供有力支持。

YB43X固定比例法兰式减压阀技术参数

一、安装位置

比例式减压阀应安装在垂直立管的水平段上，并应尽量靠近阀门，以便于调整和维修。同时，减压阀的上部应空出一定空间，以便于阀芯和弹簧的活动和调整。

二、安装方向

比例式减压阀的进口应连接在高压侧（即前级系统），出口应连接在低压侧（即后级系统）。注意，在负荷波动大的设备中，为避免由于负荷快速变化而引起的水压再生效应，可考虑采用外导式减压阀。

三、管路要求

1. 管路应符合设计要求，管路内应严禁存在气体、其它不可压缩的介质或固体颗粒；

2. 管路应具有充分支承和固定，避免产生外力而引起变形或振动；

3. 管路应具有规定的倾角和排除气体和杂质的装置；

4. 管路与减压阀的连接应采用相应的连接件，连接密封良好；

5. 管路上应设置适当的安全阀和压力表，以确保管路运行的安全可靠。

四、YB43X固定比例法兰式减压阀技术参数操作要求

1. 在安装比例式减压阀前应清洗管路，保证减压阀进口面无杂质；

2. 安装后应先进行无负载启动，调整后再接上负载；

3. 在调整减压阀的位置或调整比例时，必须使用相应工具，避免使用力过大或不当的工具而导致损坏。

总之，正确的安装比例式减压阀，是保证设备正常运转的前提。希望本文能够帮助读者了解比例式减压阀的安装要求，并在实际工作中加以应用。
