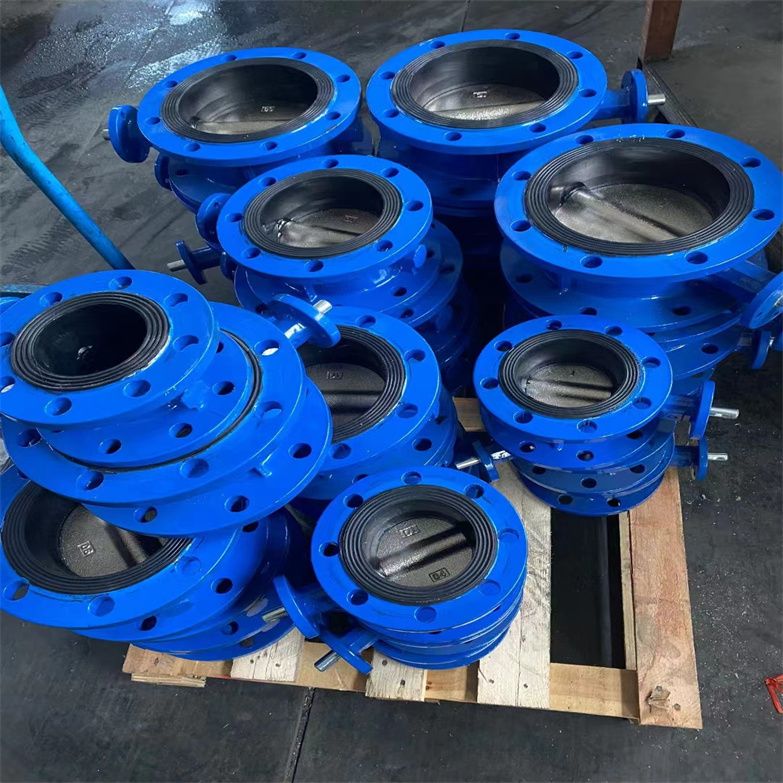

该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。传动法兰衬胶蝶阀是一种结合法兰连接、衬胶内衬和传动装置的阀门，适用于强腐蚀性介质、高压或需要可靠密封的工况，广泛应用于化工、水处理、环保、矿业、食品等领域。以下从结构特点、性能优势、选型要点、应用场景及维护注意事项展开分析：

一、D341X传动法兰衬胶蝶阀更换胶套应用案例结构特点

法兰连接设计

阀体两端带有法兰，通过螺栓与管道法兰直接连接，密封可靠且安装便捷，尤其适用于高压、大口径场景（如DN25~DN1200）。

适配GB、DIN、ANSI、JIS等国际标准，确保与全球管道系统兼容。

全衬胶工艺

阀体内壁、蝶板及阀座覆盖橡胶衬里（如EPDM、NBR、PTFE、FKM等），无金属暴露，有效隔离介质与金属部件，防止腐蚀。

橡胶衬里厚度通常为3~5mm，可耐受酸、碱、盐等多种腐蚀性介质，延长阀门使用寿命。

蝶板与密封结构

软密封：采用丁腈橡胶、EPDM等弹性材料，密封性能好，但耐温性有限（≤120℃）。

硬密封：阀座与蝶板密封面堆焊不锈钢、钴基硬质合金，耐高温、高压，寿命长。

复合密封：软硬层叠式金属片（如柔性石墨板与不锈钢板复合），兼具金属硬密封与弹性密封的优点。

蝶板：圆形或椭圆形薄片，通过绕自身轴线旋转（0°~90°）控制介质流量。材质可选不锈钢、碳钢覆橡胶或氟塑料，适应不同工况。

密封形式：

偏心设计：双偏心或三偏心结构减少摩擦，延长使用寿命，并实现“越关越紧”的密封功能。

传动装置

手动：通过手柄或齿轮传动，成本低，适用于小口径和非频繁操作场景。

电动：配备电机和减速机构，实现远程控制和自动化调节，响应速度快（≤10秒），适用于易燃易爆环境。

气动：通过气动活塞驱动，响应速度极快（≤1秒），结构简单，适用于快速切断场景。

支持手动、电动、气动三种驱动方式：

执行器可选配4-20mA模拟信号、开关量信号或Modbus通信，支持精确开度调节。

二、D341X传动法兰衬胶蝶阀更换胶套应用案例性能优势





耐腐蚀性强

橡胶衬里可抵抗强酸（如98%硫酸）、强碱（如50%氢氧化钠）及盐水等介质，适用于化工、石油、水处理等恶劣工况。

密封性能优异

双向零泄漏设计满足高洁净度要求，适用于制药行业无菌生产（如FDA认证）。

蝶板与密封圈间无滑动摩擦，减少磨损，提高密封可靠性。

操作灵活

蝶板旋转90°即可完成启闭，操作扭矩小，省力轻巧。

电动/气动执行机构支持快速响应，适用于紧急切断场景。

流通能力强

内腔设计流畅，减少流体阻力与涡流，提高阀门的流通能力，降低能耗。

维护便捷

密封件可现场更换，支持带压开闭50000次以上仍保持零泄漏，降低维护成本。

适应性强

可根据介质特性选择不同橡胶材质（如FKM衬胶耐受200℃高温），满足多样化工况需求。

三、D341X传动法兰衬胶蝶阀更换胶套应用案例选型要点





腐蚀性：强酸选FKM衬胶+不锈钢阀体，弱酸选EPDM衬胶+铸铁阀体。

温度：高温工况（>120℃）需选FKM或PTFE衬胶；低温工况（-40℃以下）可选NBR衬胶。

颗粒含量：含颗粒介质需选耐磨性好的NBR或PTFE衬胶。

压力与温度

公称压力PN0.6~PN10.0（低压压），工作温度范围需覆盖介质实际工况（如EPDM适用温度-20℃~+120℃，FKM适用温度-23℃~+150℃）。

连接方式

法兰式：安装便捷，密封可靠，适合高压、大口径管道。

对夹式：结构紧凑，适合空间受限的管道。

驱动方式

手动：适用于小口径和非频繁操作场景，成本低。

电动/气动：支持远程控制和自动化调节，响应速度快，适用于易燃易爆环境。

附加功能

防爆需求：易燃易爆环境选防爆型执行器（如Exd II BT4认证）。

防护等级：户外或潮湿环境选IP65以上。

状态反馈：输出开/关到位信号，支持远程监控。

四、D341X传动法兰衬胶蝶阀更换胶套应用案例应用场景





化工行业

控制硫酸、盐酸等强腐蚀性液体的流量和压力，保障生产安全。

烟气脱硫脱硝装置中，输送和控制石灰石浆液、石膏浆液等腐蚀性介质。

水处理行业

城市供水管网中实现流量控制，满足不同区域、不同用户的用水需求。

污水处理厂中进行介质隔离与调节，适应不同处理工艺要求。

电力行业

电厂冷却循环水系统的流量调节，保证设备冷却效果。

烟气脱硫装置中腐蚀性液体的输送，减少污染物排放。

食品与制药行业

输送果汁、牛奶、啤酒等食品级液体，无毒、抗菌特性保证产品质量和安全。

药品生产车间输送药品溶液、腐蚀性溶剂等介质，满足工艺要求并防止污染。

海洋及船舶行业

船舶发动机、空调系统海水冷却管道中，控制海水流量，为设备提供有效冷却。

船舶压载水系统中调节压载水的注入和排出，确保船舶稳性和吃水深度。

采矿与冶金行业

选矿厂矿浆输送管道中的开关控制，便于矿石筛选、分级作业。

冶炼厂腐蚀性废液的排放与输送，保护环境。

D341X传动法兰衬胶蝶阀更换胶套应用案例产品特点

1、设计新颖、合理、结构，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

D341X传动法兰衬胶蝶阀更换胶套应用案例制造规范

设计标准：GB/T2238-1989
法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992;JB/T9092-1999

D341X传动法兰衬胶蝶阀更换胶套应用案例

序号	品  名	型 号 及 规 格	单位	数量
1	蝶阀胶套	法兰式蝶阀胶套D041X PN6 DN700 进法兰到出法兰长度165MM 防磨材料：三元乙丙 X9 介质：石膏浆液脱硫脱硝 拆分蝶阀胶套后，重新衬胶后，会处理外观，喷漆，组装打压	台	1
2	蝶阀胶套	法兰式蝶阀胶套D041X PN6 DN1000 进法兰到出法兰长度216MM 防磨材料：三元乙丙 X9 介质：石膏浆液脱硫脱硝 拆分蝶阀胶套后，重新衬胶后，会处理外观，喷漆，组装打压	台	1

D341X传动法兰衬胶蝶阀更换胶套应用案例技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

密封材料选用和适用温度

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐*高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐*低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

D341X传动法兰衬胶蝶阀更换胶套应用案例外形结构图

D341X传动法兰衬胶蝶阀更换胶套应用案例主要外形尺寸0.6MPa

公称通径mm	L	H	H0	A	B	D	D1	D2	n-d	重量kg
50	108	63	306	180	200	140	110	88	4-14	13
65	112	70	321	180	200	160	130	108	4-14	14
80	114	83	346	180	200	190	150	124	4-18	15.5
100	127	105	387	180	200	210	170	144	4-18	19.5
125	140	115	411	180	200	240	200	174	8-18	25.5
150	140	137	447	270	280	265	225	199	8-18	28.5
200	152	164	572	270	280	320	280	254	8-18	48
250	250	206	646	270	280	375	335	309	12-18	69
300	270	230	738	380	420	440	395	363	12-22	91
350	290	248	761	380	420	490	445	413	12-22	110
400	310	289	877	450	470	540	495	463	16-22	140
450	330	320	938	480	490	595	550	518	16-22	180
500	350	343	993	480	490	645	600	568	20-22	215
600	390	413	1131	480	490	755	705	667	20-26	290
700	430	478	1476	640	660	860	810	772	24-26	560
800	470	525	1533	640	660	975	920	878	24-30	910
900	510	585	1655	750	860	1075	1020	978	24-30	1500
1000	550	640	1765	850	900	1175	1120	1078	28-30	1750
1200	630	755	1995	850	900	1405	1340	1295	32-33	2180
1400	710	910	2310	1000	925	1630	1560	1510	36-36	2400
1600	790	1030	2595	1000	925	1830	1760	1710	40-36	2870
1800	870	1140	2810	1100	980	2045	1970	1918	44-39	3380
2000	950	1250	3100	1100	980	2265	2180	2125	48-42	4010

D341X主要外形尺寸1.0MPa

公称通径mm	L	H	H0	A	B	D	D1	D2	n-d	重量kg
50	108	63	306	180	200	165	125	99	4-18	13.
65	112	70	321	180	200	185	145	118	4-18	14
80	114	83	346	180	200	200	160	132	8-18	15.5
100	127	105	387	180	200	220	180	156	8-18	19.5
125	140	115	411	180	200	250	210	184	8-18	25.5
150	140	137	447	270	280	285	240	211	8-22	28.5
200	152	164	572	270	280	340	295	266	8-22	48
250	250	206	646	270	280	395	350	319	12-22	69
300	270	230	738	380	420	445	400	370	12-22	91
350	290	248	761	380	420	505	460	429	16-22	110
400	310	289	877	450	470	565	515	480	16-26	140
450	330	320	938	480	490	615	565	530	20-26	180
500	350	343	993	480	490	670	620	582	20-26	215
600	390	413	1131	480	490	780	725	682	20-30	290
700	430	478	1476	640	660	895	840	794	24-30	560
800	470	525	1533	640	660	1015	950	901	24-33	910
900	510	585	1655	750	860	1115	1050	1001	28-33	1500
1000	550	640	1765	850	900	1230	1160	1112	28-36	1750
1200	630	755	1995	850	900	1455	1380	1328	32-39	2180
1400	710	910	2310	1000	925	1675	1590	1530	36-42	2400
1600	790	1030	2595	1000	925	1915	1820	1750	40-48	2870
1800	870	1140	2810	1100	980	2115	2020	1950	44-48	3380
2000	950	1250	3100	1100	980	2325	2230	2150	48-48	4010

D341X主要外形尺寸1.6MPa

公称通径mm	L	H	H0	A	B	D	D1	D2	n-d	重量kg
50	108	63	306	180	200	165	125	99	4-18	13
65	112	70	321	180	200	185	145	118	4-18	14
80	114	83	346	180	200	200	160	132	8-18	15.5
100	127	105	387	180	200	220	180	156	8-18	19.5
125	140	115	411	180	200	250	210	184	8-18	25.5
150	140	137	447	270	280	285	240	211	8-22	28.5
200	152	164	572	270	280	340	295	266	12-22	48
250	250	206	646	270	280	405	355	319	12-26	69
300	270	230	738	380	420	460	410	370	12-26	91
350	290	248	761	380	420	520	470	429	16-26	110
400	310	289	877	450	470	580	525	480	16-30	140
450	330	320	938	480	490	640	585	548	20-30	180
500	350	343	993	480	490	715	650	609	20-33	215
600	390	413	1131	480	490	840	770	720	20-36	290
700	430	478	1476	640	660	910	840	794	24-36	560
800	470	525	1533	640	660	1025	950	901	24-39	910
900	510	585	1655	750	860	1125	1050	1001	28-39	1500
1000	550	640	1765	850	900	1255	1170	1112	28-42	1750
1200	630	755	1995	850	900	1485	1390	1328	32-48	2180
1400	710	910	2310	1000	925	1685	1590	1530	36-48	2400
1600	790	1030	2595	1000	925	1930	1820	1750	40-56	2870
1800	870	1140	2810	1100	980	2130	2020	1950	44-56	3380
2000	950	1250	3100	1100	980	2345	2230	2150	48-62	4010

五、D341X传动法兰衬胶蝶阀更换胶套应用案例维护注意事项

定期检查

检查阀门外观，确保无损伤、腐蚀或变形。

检查法兰连接部位是否紧固，无泄漏现象。

测试传动装置的操作功能，确保阀门能够准确响应控制信号。

密封件维护

检查衬胶层的完整性，如有破损或脱落应及时修复或更换。

检查阀座和蝶板的密封面，如有磨损或腐蚀应进行修复或更换。

清洁与润滑

清洁阀体内腔，防止杂质堆积影响阀门性能。

定期为传动装置添加润滑油，确保其正常运转。

停用保护

长时间停用时，应将阀门置于全开或全关位置，并采取防锈措施。

D341X传动法兰衬胶蝶阀更换胶套应用案例日常维护

在日常维护中，电动衬胶蝶阀的维护至关重要，它关系到阀门的长期稳定运行。以下是日常维护中不可忽视的几个方面：

定期检查

定期对电动衬胶蝶阀的各个部件进行检查，包括电动执行机构、衬胶蝶板以及连接件等，确保它们处于良好状态。定期视觉检查是日常维护中不可或缺的一部分，需要仔细察看阀体表面是否有划痕、腐蚀或变形等损伤。此外，还需检查连接部位的螺栓、螺母等紧固件是否牢固无松动。

润滑管理

对运动部件进行适当的润滑，以减少磨损，确保阀门的顺畅运行。润滑管理是日常维护中必须关注的重点，可以通过定期注入适量润滑油来降低磨损和摩擦。

清洁保养

定期清洁阀门内外的杂质和污垢，保持其清洁度，防止因堵塞而影响性能。清洁保养包括彻底清洁阀体表面的尘土、油污等污物，以及仔细清洁阀座、阀板等密封部件，以预防杂质沉积从而影响其密封性能。

通过这些日常维护措施，可以确保电动衬胶蝶阀始终处于*佳工作状态，从而延长其使用寿命。

02D341X传动法兰衬胶蝶阀更换胶套应用案例定期维护

在定期维护中，需要对电动衬胶蝶阀进行全面检查，包括阀体、阀座、阀板等关键部件，以确保其完好无损并处于*佳工作状态。

定期检查与易损件更换

定期对电动衬胶蝶阀进行全面检查，需特别注意各部件的紧固情况，确保无松动现象。定期检查与易损件更换是维护工作中重要的一环，为保障阀门的长期稳定运行，需要定期更换易损件，如密封环等。

密封性能检查

对电动衬胶蝶阀的密封性能进行定期检查，重点观察阀门在关闭状态下的泄漏情况。密封性能检查可以通过在阀门上下游施加压力，然后仔细查看是否有泄漏迹象。若发现泄漏，需详细检查密封面的状况，并采取相应的修复或更换措施。

传动部件维护

传动部件，诸如齿轮、齿条、蜗轮蜗杆等，需要定期检查其磨损程度与润滑状况。传动部件维护应通过定期注入润滑油，确保传动部件顺畅运作，同时需注意检查阀杆的直线度及表面光洁度，以确保其操作效能及密封性能。

电气系统检查

需对电动执行机构的电气系统进行全面审视，涵盖电机、控制器、传感器等核心部件。电气系统检查不仅需确保电机运作平稳，还要细致检查电缆连接情况，确保无破损、短路等安全隐患。

特殊情况下的维护措施

对于那些不常使用的电动衬胶蝶阀，应采取适当的防护措施，例如存放于干燥通风的室内环境中。对于频繁操作的阀门，需密切关注衬胶的磨损状况，并根据实际情况及时更换衬胶部件，以确保阀门的性能和耐用性。在维护过程中，务必切断电源，严格遵循安全操作规程，以确保人员和设备的安全。

通过这些维护保养措施，可以有效延长电动衬胶蝶阀的使用寿命，同时确保其在工业生产中的高效、稳定运行。

D341X传动法兰衬胶蝶阀更换胶套应用案例衬胶蝶阀在使用过程中可能会出现以下问题：

一、泄漏问题：

由于蝶阀座圈和密封面之间的衬胶老化或损坏，可能会导致泄漏问题。

二、密封性能不好：

蝶阀的密封性能可能会受到介质的侵蚀或衬胶材料的变形影响，导致密封性能下降。

三、开闭不灵活：

蝶阀在长时间使用后，由于衬胶的老化或损坏，可能会导致阀门的开闭不灵活，操作困难。

四、耐腐蚀性差：

衬胶蝶阀的衬胶材料可能对某些介质的腐蚀性较差，导致阀门的使用寿命大大缩短。

五、温度限制：

衬胶蝶阀的衬胶材料对温度的耐受能力有限，超过一定的温度范围，衬胶可能会变形或老化，导致阀门的性能受到影响。

针对这些问题，可以采取以下措施：

1、定期检查和维护：定期检查蝶阀的衬胶材料，发现老化或损坏及时更换，避免泄漏问题的发生。

2、选择适合的衬胶材料：根据介质的性质选择合适的衬胶材料，提高蝶阀的耐腐蚀性能。

3、保持清洁：定期清洗阀门，避免杂质的堆积和损坏。

4、控制温度：根据蝶阀的衬胶材料的温度耐受范围，控制介质温度在合适范围内，避免衬胶变形或老化。

5、正确操作：保持正确的操作方法，避免过度开启或关闭，避免损坏衬胶材料。
