D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例

D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例

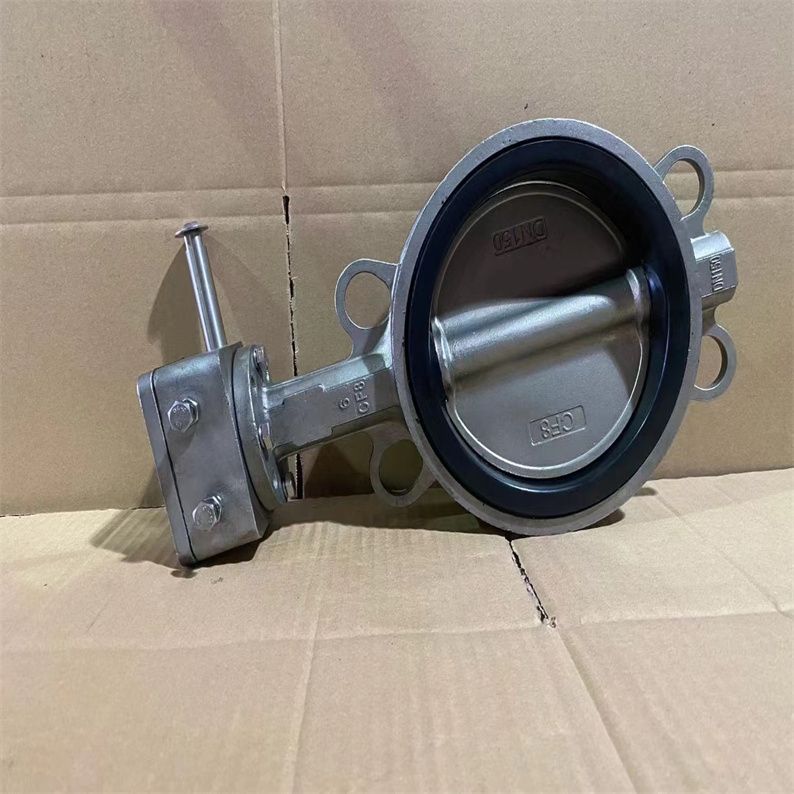

D71X手动对夹式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。D71X手柄对夹式软密封蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

　　一、D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例的基本结构和工作原理

　　手柄对夹式软密封蝶阀由阀体、阀板、密封圈、手柄和连接设备等组成。其中，阀板是该蝶阀*为关键的部件，其采用了双偏心结构，可以使得阀板离开阀座时立即断开密封，从而实现快速切断流体的目的。阀板还可以通过手柄角度的变化调整流体通道的大小和形状，从而实现流量调节和流体控制。

　　手柄对夹式软密封蝶阀的工作原理是：当手柄转动时，阀板跟随转动。阀座上的密封圈会与阀板接触并压缩，从而形成一个完整的密封环。当手柄旋转至关闭位置时，阀板离开阀座，密封环立即断开，从而切断流体的通道。

对夹蝶阀D71X，是一种中线型对夹式蝶阀，具有良好的流体控制特性。D71X中的“D”一般表示蝶阀，“7”表示对夹式连接，“1”表示中线型结构，“X”则为密封面材质的代号。这种阀门通常用于管道中介质的切断和节流，通过旋转阀板90°来实现启闭功能。其小巧轻便的结构和快速的启闭动作，使得它在各种流体系统中得到广泛应用。

二、D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例结构特性

对夹蝶阀D71X在设计上采用了中线型结构，这种结构设计可以保证阀门在开启或关闭时，密封面之间的摩擦小，从而延长了阀门的使用寿命。另外，阀门采用对夹连接方式，便于安装和维护。在材质上，对夹蝶阀D71X的密封面通常采用橡胶或聚四氟乙烯等非金属材料，这些材料不仅具有优良的密封性能，而且耐腐蚀性好，适用于多种介质。

三、对夹蝶阀D71X的适用环境

由于其良好的流体控制性能和耐腐蚀性，对夹蝶阀D71X适用于水处理、化工、石油、电力等多个行业。特别是在需要频繁启闭的场合，其快速启闭的特点可以提高工作效率。同时，它的密封性能好，能够有效防止介质泄漏，确保系统的安全运行。

四、型号解读：D71X-16

在对夹蝶阀的型号中，D71X-16是一个常见的型号。在这个型号中，“D71X”代表的含义如前所述，而“-16”则表示阀门的公称压力为16Bar，也就是说，这款阀门能够承受的*大工作压力是16Bar。公称压力是阀门在基准温度下允许的*大工作压力，是衡量阀门质量和使用性能的重要指标。

总的来说，对夹蝶阀D71X是一种高效、实用的阀门，广泛应用于各种流体控制系统中。其设计精巧、结构简单、使用方便、密封性能好，是工业生产中的重要设备。无论是需要精确控制流量的场合，还是需要防止介质泄漏的场合，对夹蝶阀D71X都能发挥出其优越的性能。

　　二、D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例的优点

　　（1）结构简单，安装方便：手柄对夹式软密封蝶阀结构简单，组成部件较少，可以快速拆卸和安装，并且可以在维护和更换时不影响管道的正常运行。

　　（2）流阻小、流量大：该蝶阀的阀板采用双偏心结构，阀门全开时，流阻很小，流量很大。因此，该蝶阀适用于要求流量大、阻力小的场合。

　　（3）密封性好：手柄对夹式蝶阀的密封圈采用弹性材料制成，密封性好，有效避免了泄漏问题。

　　（4）使用寿命长：该蝶阀主要由金属和橡胶材料组成，使用寿命长，维修费用低。

　　三、D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例选型及使用注意事项

　　手柄对夹式软密封蝶阀的选型应考虑以下因素：介质特性、工作压力和温度、管道尺寸、流量要求、使用场所环境等。使用注意事项包括：安装前应检查阀门密封件的完整性和正确性；在操作过程中应注意阀门的开度，防止因过度开启或关闭而损坏阀门；在使用过程中定期检查阀门的密封性和操作性，并及时处理问题。同时，还需遵守相关安全规定，以确保安全生产。

D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例制造规范

设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例

D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例技术参数

密封材料选用和适用温度

D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例外形结构图

D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例主要外形尺寸

对夹式蝶阀的安装指南

对夹式蝶阀，作为工业管路中不可或缺的阀门类型，其小巧的身姿在狭窄空间或紧密管道间也能大展身手。安装时，只需将蝶阀置于管道两端法兰之间，通过双头螺栓将管道法兰与蝶阀紧密相连，便可轻松实现对管路流体介质的控制。值得一提的是，当蝶阀完全开启时，其蝶板的厚度仅为介质通过阀体时的微小阻力，从而使得通过该阀门的压力降维持在较低水平，展现出优越的流量调控能力。

01D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例安装准备事项

在开始安装对夹式蝶阀之前，有几个关键步骤需要确保妥善完成。首先，仔细检查蝶阀及其相关部件，确保它们完好无损且符合安装要求。其次，熟悉并理解管道系统的布局和设计，以便确定蝶阀的安装位置和方向。*后，准备好所需的安装工具和材料，如双头螺栓、法兰等，以确保安装过程顺利进行。

检查设备和工具

在开始安装之前，务必用空气喷洗清除配管上的异物，同时用清水彻底清洗配管内面。

阀门检查和准备

细心核对阀门的使用情况，确保其性能规范与实际需求相符，特别要注意温度和压力的限制。检查阀门通道及密封面是否残留杂物，如有，需及时清除，以保证阀门的正常工作。开箱后的阀门应立即进行安装，避免随意松动阀门上的紧固螺钉或螺母，以确保安装的准确性。对夹式蝶阀的安装必须使用专为蝶阀设计的法兰片，以确保安装的质量和密封性。对于电动蝶阀，虽然可以安装在任意角度的管道上，但为了维护的便捷性，建议避免倒置安装。

在安装蝶阀法兰盘时，必须确保法兰面与密封橡胶精准对中，螺钉应均匀拧紧，以保证密封面的完整贴合。如果不均匀拧紧螺钉，可能会导致橡胶凸起卡住蝶板或顶住蝶板，从而造成阀杆处的泄漏问题对夹式蝶阀，作为工业管路中不可或缺的阀门类型，以其紧凑的结构和便捷的安装方式著称。其安装过程简单高效，只需将蝶阀置于管道两端法兰之间，通过双头螺栓将管道法兰与蝶阀紧密锁接，即可实现对管路流体介质的精准控制。特别适用于空间紧凑或管道间距较短的场景，当蝶阀完全开启时，其蝶板厚度成为介质通过阀体的唯一障碍，从而使得通过该阀门的压力降维持在较低水平，展现出卓越的流量调控能力。

【 D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例安装前准备 】

在安装对夹式蝶阀之前，需要确保已经了解了相关的工作原理、性能参数以及使用注意事项。此外，还需检查蝶阀本身及其附件是否完好无损，以确保安装过程中不会出现问题。同时，准备好所需的安装工具和材料，如双头螺栓、垫片等，也是必不可少的步骤。这些准备工作的充分完成，将有助于确保对夹式蝶阀能够顺利、高效地完成安装。

1. 在开始安装对夹式蝶阀之前，应先用空气喷洗清除配管上的杂物，并用清水彻底清洗配管内面。

2. 必须仔细核对阀门的使用情况，确保其符合性能规范中的温度和压力要求。

3. 检查阀门通道及密封面是否有杂物，并立即清除，以保证阀门的顺畅运行。

4. 阀门开箱后应立即进行安装，避免随意松动阀门上的紧固螺钉或螺母，以确保安装的准确性。

5. 专为对夹式蝶阀设计的蝶阀法兰片是必不可少的安装部件。

6. 电动蝶阀可安装在任何角度的管道上，但为便于维护，建议避免倒置安装。

7. 在安装蝶阀法兰盘时，应确保法兰面与密封橡胶精准对中，螺钉应均匀拧紧，以保证密封面的完整贴合。若螺钉拧紧力度不均，可能导致橡胶凸起卡住蝶板或顶住蝶板，从而造成阀杆处泄漏。

02D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例安装要点

【 安装要点概览 】

在安装对夹式蝶阀时，需要遵循一系列的注意事项，以确保阀门的正确安装和顺畅运行。这些要点包括：预先清洗配管、核对阀门性能、清除杂物、确保及时安装、使用专用蝶阀法兰片，以及注意电动蝶阀的安装角度等。通过遵循这些步骤和要点，可以确保对夹式蝶阀的安装质量和运行效率。

1. 在安装阀门时，务必清洁其内腔和密封面，并确保连接螺栓均匀拧紧，同时检查填料是否压紧，以保证阀门的密封性能。

2. 阀门安装时应处于关闭状态，以确保安装过程中的安全性。

02D71X手柄对夹式软密封不锈钢阀板蝶阀应用案例安装步骤详解

接下来，让我们了解对夹式蝶阀的安装步骤。正确的安装流程对于确保蝶阀的密封性能、防止泄露以及保障工况作业中的安全性至关重要。因此，用户应仔细阅读并遵循安装指南进行操作。

放置阀门与初步固定

将阀门平稳地置于预安装的两片法兰之间，并确保螺栓孔能够精准对齐。

将四对螺栓螺母逐一轻柔地置入法兰孔中，随后略微拧紧螺母，以此方式校正法兰面的平整度。

焊接法兰

通过点焊将法兰稳固地连接至管道上。

将阀门从管道上移开，并将法兰与管道焊接，确保其稳固连接。

再次安装和调整

在焊口冷却之后，进行阀门的安装。确保阀门在法兰内部拥有充足的运动空间，以防止阀门受到损坏，同时也要确保阀板能够达到一定的开启角度。

调整阀门至适当位置后，逐一拧紧四对螺栓，但需注意不要过度拧紧。

*终检查和调试

开启阀门，确保阀板能够顺畅地开启与关闭，随后略微打开阀板。

进行交叉均衡，逐一拧紧所有螺母，确保均衡分布。再次检验阀门的开闭是否自如，同时需留意阀板是否与管道发生接触。

对夹式蝶阀的安装过程需要格外小心。在安装前，应确保阀门平放且避免随意磕碰。安装时，需按照预设长度进行拉制，确保准确无误。在现场管道设计中，未经特殊许可，不得随意拆卸对夹式蝶阀。此外，对夹式蝶阀可安装在任何位置，但安装完成后，需沿线路铺设并为其设置支架。一旦支架制作完成，严禁在使用过程中将其拆除。
