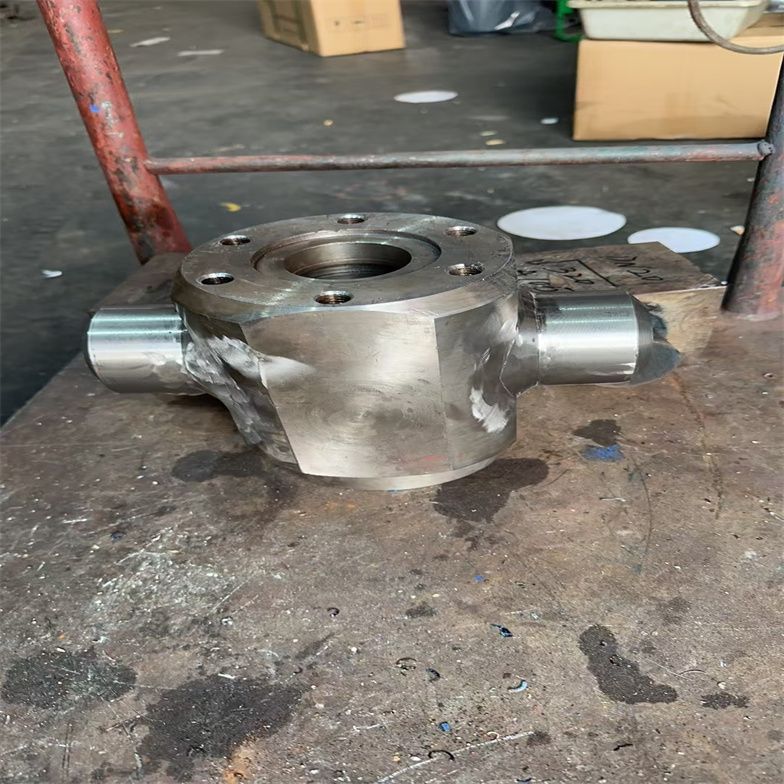

本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

Y12F-160P矿山供水系统G型螺纹减压阀应用案例螺纹的分类

在工程技术中，螺纹的种类繁多，我们可以从多个维度对其进行分类。螺纹可以按牙型、旋向、螺旋线数及母体形状等多种特征进行分类，这使得其在应用中具有广泛的适应性和功能性。首先，根据牙型的不同，螺纹可分为三角形、梯形、矩形、锯齿形和圆弧螺纹等类型。其次，按照螺纹的旋向，又可分为左旋和右旋两种。再者，根据螺旋线条数的差异，螺纹可分为单线螺纹和多线螺纹。*后，若按照螺纹母体的形状来划分，则可分为圆柱螺纹和圆锥螺纹等。

02Y12F-160P矿山供水系统G型螺纹减压阀应用案例螺纹要素详解

▍ 牙型与直径

牙型是螺纹的重要轮廓特征，决定其形态与功能；直径则是衡量螺纹尺寸的关键，通常分为大径、中径和小径，并在标注中常用公称直径来表示。螺纹的五大要素分别为：牙型、公称直径、螺旋线数、螺距（或导程）以及旋向。这些要素共同构成了螺纹的完整形态与特性。

1. 牙型

牙型，即螺纹在通过其轴线的剖面区域上的轮廓形状，是螺纹五大要素之一。它有多种形式，如三角形、梯形、锯齿形、圆弧和矩形等，每种牙型都赋予了螺纹独特的形态与功能。在对比不同螺纹时，牙型是一个重要的考量因素。

1. 直径

螺纹的直径是衡量其尺寸的关键指标，包括大径（d、D）、中径（d2、D2）和小径（d1、D1）。在表示螺纹时，我们通常采用公称直径，它代表了螺纹的整体尺寸。对于普通螺纹而言，其公称直径即指大径。

▍ 螺纹线数与旋向

螺纹的线数指的是沿螺旋线形成的螺纹数量。螺纹的线数影响其承载能力，单线螺纹简单但多线螺纹更具承载能力。旋向决定旋合方向，厂家需依据标准精确标注。若螺纹仅沿一条螺旋线形成，则称之为单线螺纹；而若螺纹沿轴向等距分布，包含两条或两条以上的螺旋线，则被称为多线螺纹。这两种类型的螺纹在机械连接中各有其独特的应用。

单线螺纹与双线螺纹

单线螺纹，如其名，是指仅沿一条螺旋线形成的螺纹。其特点在于简洁明了，常用于需要简单连接或负载较轻的场合。而双线螺纹，则是指螺纹沿轴向等距分布，包含两条或两条以上的螺旋线。相较于单线螺纹，双线螺纹在机械连接中更为复杂，但其承载能力更强，常用于需要承受较大负载或需要精确控制的场合。

1. 旋向的分类

当螺纹在顺时针方向上旋转时，我们称之为右旋螺纹；而若在逆时针方向上旋转时，则被称为左旋螺纹。

左旋螺纹与右旋螺纹

左旋螺纹，在旋转方向上呈现逆时针，即自下而上观看时，其旋转方向为逆时针。而右旋螺纹则相反，其旋转方向为顺时针，即自下而上观看时，呈现顺时针的旋转趋势。

03Y12F-160P矿山供水系统G型螺纹减压阀应用案例螺纹的标记

▍ 普通螺纹

普通螺纹是应用*为广泛的螺纹类型，常见于螺栓、螺柱、螺钉、螺母等紧固件上。这种螺纹分为粗牙和细牙两种，其中细牙螺纹常用于精密和薄壁零件。在标记时，包括特征代号、尺寸代号、公差带及旋合长度等要素，这些都为加工与应用提供了精确指导。在标记时，细牙螺纹的螺距是必不可少的，而粗牙螺纹则通常无需标注螺距。普通螺纹的完整标记由五个部分组成：

1） 特征代号

M：表示该螺纹为普通螺纹。

2）尺寸代号

尺寸代号用于标明螺纹的公称直径和螺距（对于多线螺纹，需同时注明导程和螺距，而单线粗牙普通螺纹的螺距则无需标注）。例如，“M10”代表公称直径为10mm、螺距为1.5mm的单线粗牙普通螺纹；而“M10×1”则表示公称直径为10mm、螺距为1mm的单线细牙普通螺纹。

2）普通螺纹的公差带代号

普通螺纹的公差带代号由公差等级（数字）和基本偏差（外螺纹用小写字母、内螺纹用大写字母表示）共同构成。例如，“5g6g”表示外螺纹和内螺纹的公差带代号，其中5表示公差等级，g和G分别代表基本偏差。

在标注时，若螺纹中径公差带与顶径公差带代号不同，需分别进行注明，如“M10-5g6g”即表示公称直径为10mm的螺纹，其中径和顶径分别属于5g和6g公差带。若两者相同，则只需标注一个代号，如“M10×1-7H”。此外，当公差带代号为6g或6H且公称直径≥1.6mm时，可以省略不标。

3）普通螺纹的旋合长度

普通螺纹的旋合长度分为长、中、短三类，分别以L、N、S为代号进行表示。例如，M10-5g6g-S表示的是短旋合长度的螺纹，而M10-7H-L则代表长旋合长度的螺纹。在一般情况下，若螺纹为中等旋合长度，则代号N无需标注。若存在特殊需求，可具体注明所需的旋合长度数值，如M20×2-5g6g-40。

4）旋向代号

左旋螺纹在标记时需标注LH，而右旋螺纹则无需特别标注。例如，M10-7H-L-LH表示的是左旋螺纹，而M10-7H-L则为右旋螺纹。

▍ Y12F-160P矿山供水系统G型螺纹减压阀应用案例管螺纹及其他类型

管螺纹在管路（如水管、油管、煤气管等）的连接中发挥着重要作用。其标记方法采用指引线，指引线应指向螺纹的大径位置。管螺纹常应用于管路连接，其标记略有不同，通常涉及通径尺寸且遵循特定默认旋向。

55°非密封管螺纹的标记详解：

G，代表非密封管螺纹的特定特征。

G3/4，则指尺寸为3/4的单线右旋圆柱内螺纹。

对于G3/4A或G3/4B，尺寸同样为3/4，但表示的是单线右旋圆柱外螺纹，其中A和B分别代表螺纹中径的不同公差等级。

55°密封管螺纹的标记详解：

Rp3/4LH，其尺寸代号为3/4，表示的是单线左旋圆柱内螺纹。

Rc3/4，同样尺寸代号为3/4，但指单线右旋圆锥内螺纹。

此外，还有梯形螺纹和锯齿形螺纹，它们常用于丝杠上，分别传递运动和动力。梯形螺纹在工作时两侧都受力，而锯齿形螺纹则单侧受力。这两种螺纹的标记与普通螺纹相似。

04Y12F-160P矿山供水系统G型螺纹减压阀应用案例螺纹的加工工艺

▍ 攻螺纹与套螺纹

攻螺纹，也被称为内螺纹加工，是一种通过丝锥在孔中切削出内螺纹的工艺方法。螺纹加工中，内螺纹通过丝锥切削，外螺纹则通过板牙加工，精确的底孔和圆杆直径计算是关键。

底孔直径的计算公式需根据材料的塑性大小来定。对于钢件和塑性大的材料，计算公式为D孔=D-P，其中D孔代表螺纹底孔钻头直径，D为内螺纹大径，P为螺距。例如，若要在钢件上攻M10螺纹，底孔直径可计算为8.5mm。而对于铸铁和塑性小的材料，计算公式则为D孔=D-(1.05~1.1)P。以M10螺纹为例，在铸铁上的底孔直径范围为8.35~8.42mm。

此外，还有一种称为套螺纹的方法，即用板牙在圆杆或管子上切削出外螺纹。

圆杆直径的计算公式为：d杆 = d - 0.13P。其中，d杆代表套螺纹前的圆杆直径，单位为毫米；d为螺纹大径，单位为毫米；P为螺距，单位为毫米。例如，若要制作M10的螺杆，我们可以使用该公式来计算所需圆杆的直径。将M10的螺距1.5毫米代入公式，得到圆杆直径为9.8毫米。

▍ 螺纹加工与数控知识

在探讨完螺纹的详细标记后，我们进一步了解螺纹的加工工艺。螺纹的加工涉及到一系列复杂的工艺流程，包括选择合适的刀具、设定切削参数以及控制加工精度等。加工过程中需精准控制刀具轨迹与切削参数，确保螺纹的几何精度，对于不同数控系统，需掌握其特性和应用。这些工艺步骤对于确保螺纹的质量和性能至关重要。无论是车外螺纹还是车内螺纹，都对螺杆的性能有着直接影响，因此在加工过程中需要采取适当的方法。

加工工艺中的细节还包括对于不同数控系统的掌握。例如，FANUC、三菱、西门子等各类数控系统的应用都有其特定的要求和特点。对于数控行业的新学者或资深从业者来说，这都是一个值得深入探索的领域。



Y12F-160P矿山供水系统G型螺纹减压阀应用案例

序号	品  名	型 号 及 规 格	单位	数量
1	减压阀	矿用井下供水系统水减压阀Y12F-100P   PN100    DN25 进出口连接方式：G内螺纹 介质：矿下用水 进口压力 8-10MPA 出口压力 2.5-3  MPA	台	3

Y12F-160P矿山供水系统G型螺纹减压阀应用案例性能规范

公称压力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
壳化试验压力（Mpa）	2.4	3.75	6.0	9.6	15.0	24
密封试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
*高进口压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围（Mpa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-35	0.5-45
压力特性偏差（Mpa）△P2P	GB12246-1989
流量特性偏差（Mpa）△P2G	GB12246-1989
*小压差（Mpa）	0.15	0.15	0.2	0.4	0.8	1.0
渗漏量	GB12245-1989
标准	其他非标定制

减压阀流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

Y12F-160P矿山供水系统G型螺纹减压阀应用案例主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

Y12F-160P矿山供水系统G型螺纹减压阀应用案例外形结构图



Y12F-160P矿山供水系统G型螺纹减压阀应用案例主要外形尺寸

公称通径DN	外形尺寸
	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465

Y12F-160P矿山供水系统G型螺纹减压阀应用案例安装说明

①为了操作和维护方便，该减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。

一、Y12F-160P矿山供水系统G型螺纹减压阀应用案例减压阀安装顺序详解

1. 安装前准备

- 检查阀门型号：确认减压阀型号与系统压力、介质匹配。例如，普通水系统常用Y42X型弹簧式减压阀，蒸汽系统需选用先导活塞式（参考标准GB/T 12246）。

- 清理管道：用压缩空气或清水冲洗管道，避免焊渣、杂质损坏阀芯（建议冲洗压力≥0.3MPa）。

- 核对流向标记：阀体箭头方向必须与介质流向一致，反向安装会导致失效。

2. 管道连接步骤

- 安装位置：优先选择水平管道，距泵或弯头至少5倍管径距离（DN50管道需预留250mm）。

- 支撑加固：大口径阀门（DN≥80）需加装支架，避免管道应力变形。

- 密封处理：螺纹连接使用聚四氟乙烯生料带，法兰连接需均匀拧紧螺栓（扭矩参考阀门说明书，如DN25法兰螺栓扭矩为40N·m）。

3. 调试与测试

- 初调压力：先关闭下游阀门，缓慢开启上游阀门，通过调节螺钉设定出口压力（如从0.5MPa逐步升至1.0MPa）。

- 泄漏检测：用肥皂水涂抹接口，观察10分钟无气泡为合格（参考HG/T 20570规范）。

二、关键注意事项及扩展问题

1. 安全操作规范

- 压力范围控制：出口压力不得超过阀门标定值（如某型号标称0.1-1.6MPa，超压易爆膜片）。

- 温度限制：橡胶密封件适用温度≤80℃，高温介质需选用金属密封型号。

2. 维护与故障处理

- 定期检查周期：建议每3个月检查一次弹簧刚度及密封件磨损（依据TSG D2002-2023压力管道规范）。

- 常见故障：

- 出口压力波动：检查膜片是否破裂（更换周期通常2-3年）。

- 无法减压：滤网堵塞（清洁周期建议6个月）。

3. 特殊工况应对

- 腐蚀性介质：选用316L不锈钢阀体，安装后需进行48小时耐腐蚀测试。

- 震动环境：加装减震垫片，螺栓采用防松设计（如施必牢螺纹）。

> 注：文中数据参考《工业阀门选用手册》（机械工业出版社，2022版）及ASME B16.34标准。实际操作需以具体产品说明书为准。
