    ZZYM型自力式套筒压力调节减压阀操作应用案例

    2025-09-13 13:23:48  来源:SH

    ZZYM型自力式套筒压力调节减压阀操作应用案例

    ZZYP型自力式压力调节阀是由阀体、阀座、阀芯、平衡弹簧等部件组成,是一种无需外加能源,利用被调节介质自身压力变化来进行自动调节的阀门,是根据力学原理将被控介质引入执行机构产生力作用推动,控制阀芯元件上下位移达到自动调节,阀前或阀后恒压或减压的节能型产品。该产品*大的特点是能在无电、无气的场所工作,压力设定值在运行中可随意调整。采用快开流量特性,动作灵敏、密封性能好,广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。

    ZZYM型自力式套筒压力调节减压阀操作应用案例

    【一】本系列产品执行机构有:薄膜式、活塞式两种;作用形式有:阀前压力调节(泄压持压型),阀后压力调节(减压稳压型);附设隔温冷凝罐可在≤350℃温度下使用。根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到*佳的控制效果。ZZY型自力式压力控制调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构:执行机构有薄膜式、活塞式二种:作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI能三档;流量特性为快开;压力分段调节从15~250MPa。可按需要组合满足用户工况要求。ZZY型自力式压力调节阀产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满意用户工况要求。ZZYP调节阀具有测量、执行、控制的综合功能。可用在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压(用于阀后压力调节)泄压、稳压(用于阀前压力调节)的自动控制。ZZYP自力式压力调节阀系列产品执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满意用户工况要求。

    ZZYM型自力式套筒压力调节减压阀操作应用案例安装使用与维护应用说明
    ZZYP型自力式减压阀是一种无需外加能源,利用被控介质自身能量当动力源、引入执行膜室产生推力,控制节流元件运动达到自动调节。具有测量、执行、控制的综合功能。可在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压(用于阀后压力调节)泄压、稳压(用于阀前压力调节)的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到的控制效果。
    ZZY型自力式压力调节阀安装使用与维护
    ZZY型自力式压力调节阀在常温下≤80℃气体或低粘度液体介质中使用时,此时与通常的气动薄膜调节阀相同为直立安装在水平管道上。

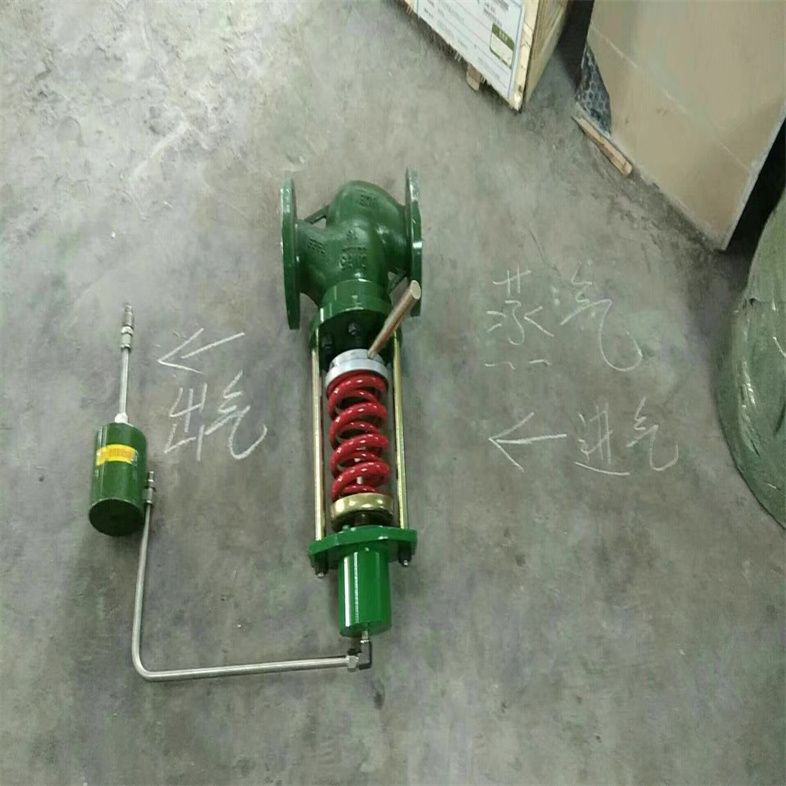

    如果使用的介质为蒸汽时,自力式减压阀需要倒立安装在水平管道上。
    本自力式减压阀产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。自力式减压阀公称压力等级有PN16、40、64;阀体口径范围DN20~300;减压阀流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满意用户工况要求。

    ZZYM型自力式套筒压力调节减压阀操作应用案例

    序号 品  名 型 号 及 规 格 单位 数量 单 价
    (元)
    金 额
    (元)
    阀体材质
    及其它
    3 减压阀 自力式减压阀ZZYP-64P  PN64 DN100
    介质:常温空气
    球阀法兰面FM面,配套管路上法兰面M面
    进口压力 3-5MPA,出口压力2-3.5MPA
    对角螺丝孔中心距200MM
    8个螺丝孔,螺丝孔大小25MM
    1     阀体304不锈钢,内件304不锈钢










    【二】ZZYM型自力式套筒压力调节减压阀操作应用案例主要零部件材质:



    材料代号

    C(WCB)

    P(304)

    R(316)



    主要

    部件

    阀体

    WCB(ZG230-450)

    ZG1Cr18Ni9Ti(304)

    ZG1Cr18Ni12Mo2Ti(316)

    阀芯、阀座

    1Cr18Ni9Ti(304)

    1Cr18Ni9Ti(304)

    1Cr18Ni12Mo2Ti(316)

    阀杆

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni12Mo2Ti

    膜片

    丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶

    膜盖

    A3、A4钢涂四氟乙烯

    填料

    聚四氟乙烯、柔性石墨

    弹簧

    60Si2Mn

    导向套

    HPb59-1





    【三】ZZYM型自力式套筒压力调节减压阀操作应用案例主要技术参数



    公称通径DN(mm)

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    额定流量系数Kv

    7

    11

    20

    30

    48

    75

    120

    190



    额定行程(mm)

    8

    10

    14

    20

    25

    40

    50

    允许压差(MPa)

    2.5

    2.0

    1.6

    1.0

    公称压力(MPa)

    1.6 4.0 6.4

    流量特性

    快开

    压力调节范围(KPa)

    15~50、40~80、60~100、80~140、120~180、160~220、200~260、240~300、
    280~350、330~400、380~450、430~500、480~560、540~620、600~700、680~800 780~900、880~1000、600~1500、1000~2500

    调节精度(%)

    ±5

    工作温度℃

    液体≤120;气体≤80;带冷凝器和散热片≤350(适用于高温工况)

    适用介质

    执水、气体、蒸汽、低粘度介质

    允许泄漏量

    硬密封(L/h)

    单座≤10-4×阀额定容量(IV级);双座、套筒≤5×10-3阀额定容量(II级

    软密封(ml/min)

    0.15

    0.30

    0.45

    0.60

    0.90

    1.7

    4.0

    6.75

    减压比

    *大

    10

    *小

    1.25





    注:压力调节范围可根据用户要求进行制做

    【四】ZZY型自力式压力调节阀外形连接尺寸:



    公称通径(DN)

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    L

    PN16、40

    150

    160

    180

    200

    230

    290

    310

    350

    400

    480

    600

    PN64

    230

    230

    260

    260

    300

    340

    380

    430

    500

    550

    650

    B

    383

    512

    603

    862

    1023

    1380

    1800

    H

    压力
    调节
    范围
    MPa

    15~140

    475

    520

    540

    710

    780

    840

    880

    915

    130~300

    455

    500

    520

    690

    760

    800

    870

    880

    280~500

    450

    490

    510

    680

    750

    790

    860

    870

    480~1000

    445

    480

    670

    740

    780

    850

    860

    600~1500

    445

    570

    600

    820

    890

    950

    1000

    1000~2500

    445

    570

    600

    820

    890

    950

    1000

    A

    压力
    调节
    范围
    MPa

    15~140

    φ280

    φ308

    130~300

    φ230

    280~1000

    φ176

    φ194

    φ280

    600~2500

    φ85

    φ96

    导压管接口螺纹

    M16×15



    【调节阀】由电动执行机构或气动执行机构和调节阀两部分组成。调节阀分电动调节阀、气动调节阀和液动调节阀(自力式调节阀)等。调节阀用于调节介质的流量、压力和液位。根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。【调节阀】通常分为直通单座式调节阀和直通双座式调节阀两种,后者具有流通能力大、不平衡办小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一,调节阀的流通能力的定义为:当调节阀全开时,阀两端压差为0.1MPa,流体密度为1g/cm3时,每小时流径调节阀的流量数,称为流通能力,也称流量系数,以Cv表示,单位为t/h,液体的Cv值按下式计算。

    是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口压力不断变化的情况下,保持出口压力在设定的范围内,保护其后的生活生产器具。

    ZZYM型自力式套筒压力调节减压阀操作应用案例自力式减压阀安装应注意事项

    1、自力式减压阀过滤器的设置

    该系统中的过滤器在工艺介质干净、没杂质的情况下,可以省略。

    当介质中有杂质或用带指挥器的自力式压力调节阀时应装过滤器,以防阻塞引压管路或指挥器、卡死气缸执行机构及阀芯等。

    若限于管路安装空间或经费,可将过滤网装在阀前的上游处。取代过滤器。

    2、自力式减压阀直管段的设置

    自力式压力调节阀前、后应尽量保持一定的直管段(一般为6D(管径)左右)。阀前取压点距阀的距离应大于2D;阀后取压应大于6D。阀前、后还应装有压力表,压力表应靠近取压点,以便使设定值与取压值真实一致。

    3、自力式减压阀旁路系统的设置

    为保证检修及出故障时生产能继续运行,*好设置旁路系统。

    4、自力式减压阀安装方式与介质、温度的关系

    1)自力式压力调节阀安装方式原则上宜采用,气体介质正立安装(执行机构在上、阀体在下),液体与蒸汽介质倒装。

    2)气体介质温度高于70℃低于140℃时.若仍采用正立安装,应在设计文件(设备表)中注明采用高温膜片(如乙丙橡胶膜片、硅橡胶膜片等),否则会造成普通膜片老化。

    3)气体介质温度高于70℃低于140℃、液体介质温度高于140℃时,自力式压力调节阀除采用倒装外,还应在引压管路上加装隔离罐,并应在引压管路、隔离罐、膜头处注满冷媒,以防膜片受高温老化。

    自力式减压阀适用于水、蒸汽、空气介质管路上,通过调节使进口压力降低至某一需要的出口压力,当进口压力与流量有变化时,靠介质本身的能量自动保持出口压力在一定范围内,但进口压力和出口压力之差必须≥0.2MPA/CM。
