BQ41H保温球阀选型指南

一、BQ41H保温球阀选型指南定义与结构

保温球阀是一种通过球体绕阀体中心线旋转来实现开启和关闭的阀门，具有良好的保温保冷特性。其结构主要由球体、阀座、阀杆、阀瓣、阀芯、阀盖等部件组成，部分型号可能包含保温夹套等额外设计。

二、BQ41H保温球阀选型指南工作原理

保温球阀的工作原理基于球体的旋转来实现流体的通断控制。当球体旋转90度时，阀门关闭，阻止流体通过；当球体旋转到与管道轴线平行时，流体可以通过阀门。保温球阀通过特殊的保温材料和结构设计，能够有效地减少流体在阀门内部的热量损失，从而实现保温效果。

三、BQ41H保温球阀选型指南特点与优势

保温保冷性能：采用耐高温的保温材料制成，能够有效地防止热能的损失，节约能源。

流体阻力小：流体通道设计合理，阻力系数与同长度的管段相等，流体流动顺畅。

结构简单：体积小、重量轻，便于安装和维护。

操作方便：开闭迅速，只需旋转90°即可完成全开或全关，便于远距离控制。

密封性能好：密封面材料广泛使用塑料等密封性好的材料，密封性能可靠。

适用范围广：通径从小到几毫米，大到几米，从高真空压力都可应用，广泛应用于石油、化工、冶金、制药、食品等多个领域。

四、BQ41H保温球阀选型指南分类

保温球阀根据结构不同，可分为以下几种类型：

整体式保温球阀：阀体与保温层整体成型，保温效果均匀。

两片式保温球阀：由两个阀体部分组成，便于安装和维修。

对夹式保温球阀：适用于夹紧在两个法兰之间的安装方式。

气动保温球阀：通过气动装置控制阀门的开启和关闭，自动化程度高。

五、BQ41H保温球阀选型指南应用领域

保温球阀主要用于以下领域：

石油：输送常温下会凝固的高粘度介质，如重油。

化工：在化工系统中用于输送各种高粘度介质，确保介质在低温下不会凝固。

冶金：在冶金行业中，保温球阀能够确保高温或低温介质的安全输送。

制药：在制药过程中，保温球阀能够确保药物原料在特定温度下顺利输送。

食品：在食品加工中，保温球阀能够保持介质的温度，确保食品的质量和安全。

BQ41H保温球阀选型指南球阀在加工精度方面有诸多具体要求，主要体现在以下几个关键部位：

一、球体

圆度：球体的圆度要求极高，一般需控制在极小的公差范围内，通常要求圆度误差不超过 0.01mm 到 0.03mm。这是为了确保球体在旋转过程中与阀座能够紧密贴合，实现良好的密封效果，防止介质泄漏。

表面粗糙度：球体表面粗糙度一般要求达到 Ra0.4μm 到 Ra0.8μm。光滑的表面可以减少介质流动时的阻力，降低磨损，同时也有利于提高密封性能。

直径公差：球体直径的公差通常控制在 ±0.05mm 到 ±0.1mm 之间，以保证球体与阀座之间的配合间隙合适，既不过紧导致操作困难，也不过松影响密封效果。

二、阀座

密封面平面度：阀座密封面的平面度要求严格，一般需控制在 0.005mm 到 0.01mm 以内。平面度的高精度可确保阀座与球体紧密贴合，有效防止介质从密封面处泄漏。

表面硬度：阀座密封面的表面硬度通常要求达到一定的数值，如 HRC30 到 HRC60 之间，具体硬度值根据不同的介质和工况而定。合适的硬度既能保证良好的耐磨性，又能在球体关闭时提供足够的密封力，防止泄漏。

尺寸精度：阀座的内径和外径尺寸公差一般控制在 ±0.05mm 左右，以保证与球体和阀体的配合精度，确保球阀的整体性能。

三、阀体

内腔尺寸精度：阀体内腔的尺寸精度直接影响球体的安装和旋转，一般要求内腔直径公差控制在 ±0.1mm 以内，内腔的圆柱度误差不超过 0.05mm，以保证球体在阀体内能够灵活转动，同时确保与阀座的配合精度。

连接端口尺寸精度：阀体的连接端口如法兰连接口或螺纹连接口，其尺寸精度也有严格要求。法兰连接口的螺栓孔位置度公差一般控制在 ±0.5mm 以内，螺纹连接口的螺纹精度需符合相应的标准，以保证球阀与管道系统的连接紧密性和可靠性。

表面质量：阀体表面应无明显的铸造缺陷、砂眼、气孔等，表面粗糙度一般要求达到 Ra1.6μm 到 Ra3.2μm，以保证球阀的外观质量和耐腐蚀性能。

四、阀杆

直线度：阀杆的直线度要求较高，一般需控制在 0.05mm/m 以内。直线度良好的阀杆能够保证在操作过程中球体的旋转平稳，避免因阀杆弯曲而导致球体与阀座密封不严或操作卡滞等问题。

表面粗糙度：阀杆表面粗糙度通常要求达到 Ra0.8μm 到 Ra1.6μm，以减少与填料函等部件之间的摩擦，防止磨损和泄漏，同时也便于操作。

尺寸精度：阀杆的直径公差一般控制在 ±0.03mm 左右，以保证与球阀其他部件的配合精度，确保球阀的正常运行。

BQ41H保温球阀选型指南

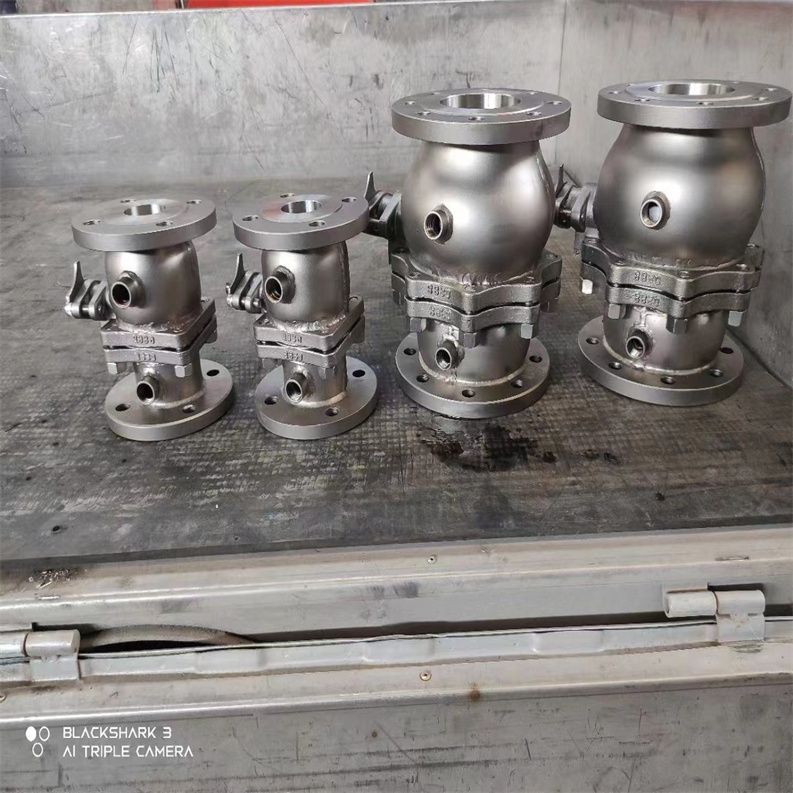

产品名称	BQ41F,BQ41H保温夹套球阀
产品型号	BQ41F、BQ41H
公称通径	DN20-200mm
压力范围	1.6-2.5MP
阀体材质	铸钢、不锈钢



BQ41H保温球阀选型指南保温夹套球阀制造标准：

设计标准	ASME B 16.34 GB/T 12224
结构长度	ASME B 16.10 GB/T 12221
连接法兰	ASME B 16.5 JB/T 79
驱动方	手动、电动、气
试验和检验	JB/T9092 API 598
适用介质	重油、胶类等易凝固介质



BQ41H保温球阀选型指南主要零部件材质：

序号	零件名称	材 质
		GB	ASTM
1	夹套	25	A105
2	阀座	WCB	A216-WCB
3	阀体	25	A105
4	密封圈	PTFE、对位聚苯
5	球体
6	阀杆	1Cr13	A247-410
7	填料	柔性石墨
8	填料压盖 Gland	WCB	A216-WCB



BQ41H保温球阀选型指南主要外形及连接尺寸：





公称通径 (DN)		b	L	D		E	Q	H	W	管螺纹
(mm)	(in)			(mm)	(in)					P
20	3/4″	19	117	40	11/2″	58.5	147	101	170	G3/4″
25	1″	25	127	50	2″	62.5	156	106	170	G3/4″
40	11/2″	38	165	65	21/2″	63.5	181	125	250	G3/4″
50	2″	51	178	80	3″	68	218	135	250	G3/4″
80	3″	76	229	150	6″	82	275	193	350	G3/4″
100	4″	102	254	200	8″	83	300	265	420	G3/4″
150	6″	152	292	250	10″	95	403	355	1000	G3/4″
200	8″	203	330	300	12″	100	492	410	1300	G3/4″

注：保温夹套球阀主要零部件及密封面的材质可根据实际工况条件或用户要求设计选用。

六、BQ41H保温球阀选型指南使用与维护

安装：保温球阀应水平安装，确保介质流动顺畅。安装前需检查管道清洁度，避免硬质颗粒进入阀门内部。

操作：操作时需避免频繁启闭或超负荷操作，以减少对部件的冲击。

维护：定期检查阀门运行状态，及时更换磨损部件。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。

七、BQ41H保温球阀选型指南注意事项

介质适应性：保温球阀不适用于带颗粒、粘度较大、易结焦的介质，以免堵塞或损坏密封面。

温度与压力限制：需根据具体型号选择适合的介质温度和压力范围，避免超温超压导致损坏。

安全操作：在进行维护工作时，要时刻注意安全问题。特别是在拆卸和更换部件时，确保操作人员的人身安全，并采取相应的防护措施，避免发生意外事故。

一、BQ41H保温球阀选型指南安装前的准备工作

1. 检查阀门与管道兼容性

- 确认球阀的材质（如不锈钢、黄铜）、压力等级（如PN16、PN25）与管道系统匹配。例如，DN50球阀需配相同尺寸管道，误差需小于±1mm（参考GB/T 12237标准）。

- 检查阀门密封材料（PTFE、金属硬密封）是否适应介质（水、油、腐蚀性液体）。

2. 清理管道与阀门

- 使用压缩空气或清水冲洗管道内焊渣、杂质，避免堵塞阀腔。

- 手动旋转球阀手柄，确保启闭灵活无卡阻。

二、BQ41H保温球阀选型指南球阀的安装方式详解

1. 法兰连接安装（适用于大口径高压管道）

- 步骤：

① 对齐法兰孔，插入螺栓后对角预紧，避免受力不均；

② *终扭矩按标准执行，如DN100法兰螺栓扭矩为120N·m（参考ASME B16.5）；

③ 加装垫片（石棉垫、金属缠绕垫）确保密封。

- 注意：法兰面需平行，偏差不超过0.5mm/m。

2. 螺纹连接安装（适用于小口径低压管道）

- 步骤：

① 在螺纹处缠绕生料带或涂抹密封胶（如Loctite 577），顺时针缠绕4-6圈；

② 手动旋入管道后，用扳手拧紧1-1.5圈，避免过紧导致螺纹撕裂。

- 注意：螺纹类型需匹配（NPT、BSPP），否则易泄漏。

3. 焊接连接安装（适用于高温高压工况）

- 步骤：

① 对焊前需坡口处理，角度60°±5°（参考AWS D1.1标准）；

② 采用氩弧焊打底，层间温度控制在150℃以下；

③ 焊后需进行X射线探伤，合格率≥98%。

三、BQ41H保温球阀选型指南安装后的关键测试与维护

1. 压力测试

- 水压试验压力为1.5倍工作压力（如PN16阀门试压24bar），保压10分钟无渗漏。

- 气压试验需用肥皂水检测气泡，灵敏度更高。

2. 常见问题解决

- 泄漏处理：紧固螺栓或更换垫片；若阀座损坏需整体更换。

- 操作力矩过大：检查是否未开启/关闭，或介质结晶导致卡阻。

四、BQ41H保温球阀选型指南扩展建议

- 安装方向：阀杆水平或垂直向上，避免朝下积存杂质。

- 维护周期：每6个月润滑阀杆（使用二硫化钼润滑脂），每年全面检查密封性。

通过以上步骤，可确保球阀长期稳定运行。实际安装需结合工况灵活调整，必要时咨询工程师。
