    Y43H活塞式高温蒸汽减压阀操作应用案例

    2025-09-18 13:36:49  来源:SH

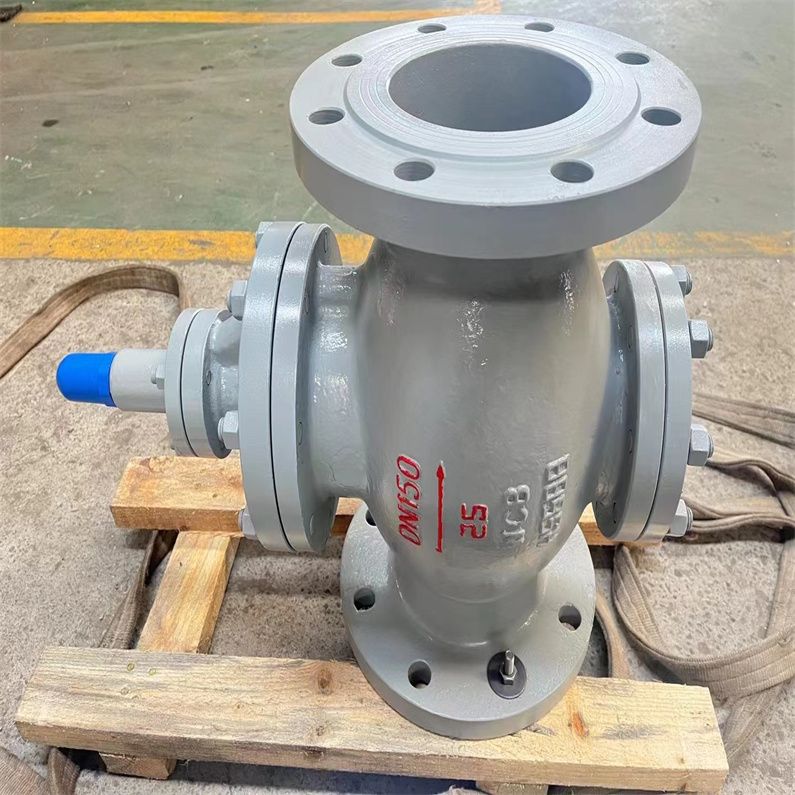

    Y43H活塞式高温蒸汽减压阀操作应用案例

    Y43H活塞式蒸汽减压阀在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构。改变了密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。Y43H活塞式蒸汽减压阀主要用于蒸汽管路,超减压稳压作用。先导式超大膜片蒸汽减压阀是一种结合先导控制技术与超大膜片结构的高性能阀门,专为高压、大流量蒸汽系统设计,具备高精度调节、快速响应和强抗干扰能力。由主阀和导阀两部分组成。主阀主要由阀座、阀阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。以下从结构、性能、应用、选型及维护等方面展开详细分析:

    一、Y43H活塞式高温蒸汽减压阀操作应用案例核心结构创新

    超大膜片设计

    尺寸优势:膜片直径通常超过200mm(传统膜片直径多在50-150mm),有效面积增大3-5倍,显著提升压力感知灵敏度。

    材质升级:采用双层复合结构(如316L不锈钢骨架+氟橡胶涂层),兼顾耐高温(≤450)、耐腐蚀(抗蒸汽冷凝水酸化)和弹性形变能力。

    抗疲劳设计:通过优化波纹形状(如渐开线波纹)和预紧力调整,延长膜片使用寿命至10万次以上动作。

    先导控制模块

    双级减压结构:主阀(直接控制蒸汽流量)与先导阀(调节主阀控制腔压力)协同工作,实现压力的粗调与精调分离。

    智能反馈机制:内置压力传感器实时监测出口压力,通过PID算法驱动先导阀动作,响应时间≤0.3秒。

    模块化设计:先导阀、膜片组件、主阀瓣等关键部件可独立更换,维护效率提升50%。

    二、Y43H活塞式高温蒸汽减压阀操作应用案例技术性能突破

    高压差处理能力

    可承受入口压力≤16MPa,出口压力稳定在0.1-10MPa范围内,压差适应能力比传统阀门提升40%。

    示例:在10MPa入口压力下,出口压力波动≤±0.05MPa(传统阀门波动±0.2MPa)。

    大流量调节范围

    流通能力(Cv值)可达500以上,适用于蒸汽流量≥50t/h的工业场景(如大型发电厂、化工蒸馏塔)。

    线性调节特性:流量与开度呈近似线性关系,便于自动化控制系统集成。

    抗干扰与自清洁

    蒸汽过滤功能:阀体入口集成不锈钢滤网(目数200-400),拦截杂质颗粒(≥0.05mm),降低膜片磨损风险。

    防汽蚀设计:通过优化主阀瓣流道形状(如文丘里结构),减少蒸汽高速流动产生的低压区,避免汽蚀损伤。

    三、Y43H活塞式高温蒸汽减压阀操作应用案例典型应用场景

    电力行业

    汽轮机入口蒸汽压力控制:确保高压蒸汽(≥10MPa)稳定进入汽轮机,提升发电效率并保护设备。

    锅炉给水加热系统:调节蒸汽压力以匹配不同负荷下的加热需求。

    化工与石化

    蒸馏塔再沸器:精确控制蒸汽压力以维持塔内温度梯度,优化分离效率。

    反应釜加热:通过压力调节实现蒸汽温度的精准控制(如±1),保障化学反应稳定性。

    区域供热

    蒸汽管网压力调节:在长距离输送中维持末端用户压力稳定,减少热损失。

    换热站二次侧蒸汽供应:适配不同建筑类型的供暖需求(如住宅、商业综合体)。

    四、Y43H活塞式高温蒸汽减压阀操作应用案例选型关键参数

    压力等级

    确认入口压力范围(如6-16MPa)和出口压力设定值(如1.6MPa),选择匹配的阀体材质(如WC9铸钢用于高压工况)。

    流量需求

    根据蒸汽流量(t/h)计算所需Cv值,公式:×1.15(Q:流量,ΔP:压差,ρ:蒸汽密度)

    示例:流量100t/h、压差5MPa时,需选择Cv≥200的阀门。

    温度适应性

    确认蒸汽温度(如饱和蒸汽350或过热蒸汽450),选择耐温等级匹配的密封材料(如石墨金属缠绕垫片)。

    连接方式

    法兰连接(ANSI/DIN标准)适用于高压大口径;焊接连接(BW)用于超高压或空间受限场景。


      Y43H活塞式高温蒸汽减压阀操作应用案例主要技术参数

    公称压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
    壳化试验压力(MPa) 2.4 3.75 6.0 9.6 15.0 24
    密封试验压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
    *高进口压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
    出口压力范围(MPa) 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
    压力特性偏差(MPa)△P2P GB12246-
    流量特性偏差(MPa)△P2G GB12246-
    *小压差(MPa) 0. 0. 0.2 0.4 0.8 1.0
    渗漏量 GB12245-

      *.壳体试验不包括膜片、顶盖。
    Y43H活塞式高温蒸汽减压阀操作应用案例流量系数Cv

    DN   20 25 32 40 50 65 80 100 125   200 250 300 350 400 500
    Cv 1 2.5 4 6.5 9   25 36 64 100   250 400 570 780 1020

      Y43H活塞式高温蒸汽减压阀操作应用案例主要零件材料

    零件名称 零件材料
    阀体 阀盖 底盖 WCB
    阀座 阀盘 2Cr
    缸套 2Cr13/铜合金
    活塞 合金铸铁
    导阀座 导阀杆 2Cr
    主阀弹簧 1Cr18Ni9Ti
    导阀主弹簧 50CrVA
    调节弹簧 60Si12Mn



      Y43H活塞式高温蒸汽减压阀操作应用案例主要外形尺寸

    公称通径

      DN

    外 形 尺 寸
    L H Hl
    1.6/2.5MPa 4.0MPa
          295 90
    20     330 98
    25   200 330 110
    32 200 220 330 110
    40 220 240 345 125
    50 250 270 345 125
    65 280 300 350
    80 310 330 385
    100 350 380 385
    125 400 450 400 200
      450 500 4 210
    200 500 550 475 240
    250 650 525 290
    300 800 580 335
    350 850 620 375
    400 900 660 405
    450 900 730 455
    500 950 750 465



    公称通径

      DN

    外 形 尺 寸
    L H Hl
    6.4MPa 10.0/16.0MPa
          305 105
    20   200 340 105
    25 200 220 340 120
    32 220 230 340 120
    40 240 240 355
    50 270 300 355
    65 300 340 360
    80 330 360 395
    100 380 400
    125 450 4 2
      500 430 225
    200 550 495 260
    250 650 545 310
    300 800 600 355
    350 850 640 395
    400 900 690 435
    500 950 - 780 495



      注:以上的产品介绍,参数,图片,数据仅用于参考

    五、Y43H活塞式高温蒸汽减压阀操作应用案例安装与维护规范

    安装要点

    垂直安装:确保膜片处于水平位置,避免蒸汽冷凝水积聚导致膜片偏载。

    管路清洁:安装前用高压蒸汽吹扫管道,去除焊渣、铁锈等杂质。

    冷态调试:在系统未通蒸汽时,通过手动调节先导阀预设出口压力,减少热态调试风险。

    维护周期

    日常检查:监测出口压力表读数,记录压力波动数据。

    季度维护:清洗滤网,检查膜片预紧力(通过专用工具测量形变量)。

    年度大修:更换密封件、润滑先导阀活塞,校验压力传感器精度。

    故障诊断

    压力偏高:检查先导阀弹簧是否断裂或膜片穿孔(导致控制腔压力泄漏)。

    调节迟缓:清理先导阀节流孔(被杂质堵塞)或更换老化膜片。

    泄漏:研磨阀座密封面(磨损量>0.1mm时需更换),检查阀瓣螺栓紧固力。

    Y43H活塞式高温蒸汽减压阀操作应用案例



    一、蒸汽减压阀的安装位置

    在安装蒸汽减压阀时,要注意减压阀的位置,一般应安装在蒸汽系统*高点或其他需要减压的位置。这样可以确保蒸汽在减压阀减压后能够顺畅地流向下游设备。

    二、蒸汽减压阀的安装要求

    1. 安装必须牢固,要求减压阀与管道之间不能有相对移动和振动。

    2. 需要留出足够的安装空间,方便操作和维护。

    3. 蒸汽减压阀的进口部应该直接连接到设备,而不是通过弯头或其他连接器来接入,这可以减小流阻,确保系统正常运行。

    4. 采用正确的管道规格和连接方式,避免管道不均匀受力或管道震荡引起的故障。

    5. 如有必要,可以安装附加的支架或吊架等,以更好地支撑减压阀和管道。

    6. 安装完毕后,需要进行密封性能测试和调整,确保减压阀的调整范围符合设计规定。

    三、蒸汽减压阀的注意事项

    1. 在安装蒸汽减压阀之前,需要清洗管道,确保管道内部无杂质。

    2. 安装时需要注意减压阀的安装方向,执行部件要朝上安装。

    3. 安装时,需要控制好减压阀的流量方向,避免减压阀产生泄漏或噪音。

    4. 在管理和操作蒸汽减压阀时,需要遵循安全操作规程。

    5. 需要定期对蒸汽减压阀进行检查和维护,检查调整减压阀的调整范围和性能,确保系统运行的正常和稳定。

    【结尾】通过正确的安装和管理,能够保证蒸汽减压阀在系统中顺畅运行,确保设备的正常工作和稳定性。
