Y42X弹簧薄膜式压缩氮气减压阀应用案例

2025-10-21 13:38:36 来源：SH

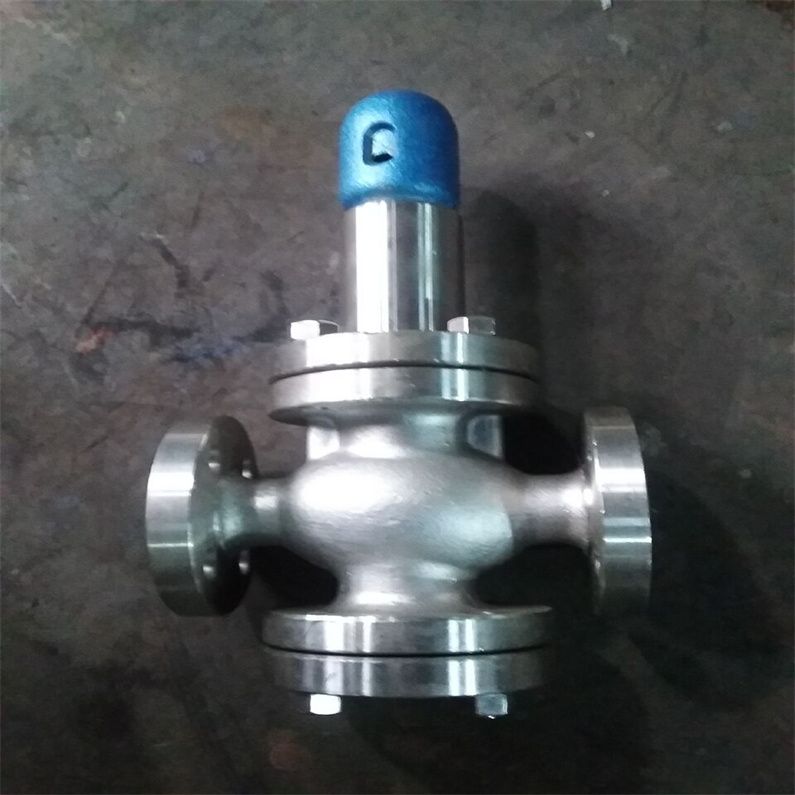

Y42X弹簧薄膜式压缩氮气减压阀应用案例
Y42X弹簧薄膜式减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
在气体管路的设计施工中，氮气减压阀是一个至关重要的组件。氮气作为一种常用的工业气体，其压力的稳定控制对于系统的安全和正常运行具有重要意义。在气体管路的设计与施工中，GCE 氮气减压阀扮演着至关重要的角色。GCE 氮气减压阀的性能和质量直接影响着整个气体管路系统的稳定性、安全性以及气体供应的精准度。气体管路的设计是一个复杂而精细的过程。在规划阶段，需要充分考虑氮气的使用需求、流量、压力等因素。这包括确定气源的位置、气体的输送路径以及终端使用设备的分布。对于氮气这种常用的工业气体，其供应必须稳定可靠，以满足各种生产和实验的要求。
施工环节则对整个气体管路系统的质量起着决定性作用。在安装 GCE 氮气减压阀时，必须严格遵循相关的安装规程和标准。首先，要确保减压阀的安装位置正确，便于操作和维护，同时要考虑到环境因素对减压阀性能的影响，如温度、湿度和振动等。

在连接管路时，应选择合适的管材和连接件，保证其材质与氮气的化学性质兼容，并且具有足够的强度和密封性。施工过程中的焊接、密封处理等工艺必须达到高质量标准，以防止气体泄漏。
GCE 氮气减压阀自身的特点也为气体管路的优化提供了保障。其精准的减压控制功能能够将高压氮气稳定地降低到所需的工作压力，确保气体供应的平稳性。同时，优质的材料和精良的制造工艺使得减压阀具备良好的耐用性和可靠性。
在气体管路的日常运行中，定期对 GCE 氮气减压阀进行维护和检查是必不可少的。这包括检查减压性能是否正常、有无泄漏现象、部件是否磨损等。通过及时的维护和保养，可以延长减压阀的使用寿命，提高气体管路系统的稳定性和安全性。
综上所述，GCE 氮气减压阀在气体管路设计施工中是一个关键的组成部分。只有在精心的设计、严格的施工和规范的维护下，才能构建一个高效、安全、稳定的氮气供应管路系统，为各种工业和科研应用提供有力的支持。

首先，在气体管路设计阶段，需要充分考虑氮气的使用需求和流量。根据不同的应用场景，如实验室、工业生产等，确定合适的管径和管材，以确保氮气能够顺畅输送，同时减少压力损失。对于氮气减压阀的选型，要根据预期的入口压力、出口压力以及流量范围进行精确计算。
施工过程中，氮气减压阀的安装位置至关重要。通常应安装在易于操作和维护的位置，并确保周围环境通风良好，避免温度过高或过低影响其性能。在安装前，必须对减压阀进行严格的检查，确保其无损坏、无泄漏。
连接氮气减压阀时，要使用高质量的密封件和连接件，以防止气体泄漏。同时，要遵循相关的安装规范和标准，确保安装牢固、稳定。
在气体管路施工完成后，进行严格的压力测试和泄漏检测是必不可少的环节。通过逐渐增加氮气压力，检查整个管路系统包括
减压阀是否能够承受预定的压力，并且没有泄漏现象。
此外，定期对氮气减压阀进行维护和保养也是确保其长期稳定运行的关键。这包括清洁、检查密封件的磨损情况、校准压力设定等。
总之，在气体管路设计施工中，氮气减压阀的合理选型、正确安装、严格测试以及定期维护，对于保障气体管路系统的安全、稳定和高效运行具有不可忽视的作用。只有在每个环节都做到严谨细致，才能充分发挥氮气减压阀的作用，为相关的生产和实验活动提供可靠的氮气供应。

Y42X弹簧薄膜式压缩氮气减压阀应用案例

序号	品名	型号及规格	单位	数量	单　价（元）	金额（元）	阀体材质及其它
1	减压阀	Y42X-16P PN16 DN50 介质氮气，进口 / MPa，出口0.1 Mpa 连接方式：法兰HG/T20592 PN16 DN50 RF法兰螺丝孔中线距离距125MM 4个螺栓孔，18MM大小进法兰到出法兰长度250MM	套	1			阀体不锈钢内件不锈钢

性能规范

公称压力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
壳化试验压力（Mpa）	2.4	3.75	6.0	9.6	15.0	24
密封试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
*高进口压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围（Mpa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-35	0.5-45
压力特性偏差（Mpa）△P2P	GB12246-1989
流量特性偏差（Mpa）△P2G	GB12246-1989
*小压差（Mpa）	0.15	0.15	0.2	0.4	0.8	1.0
渗漏量	GB12245-1989
标准	其他非标定制

减压阀流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

Y42X弹簧薄膜式压缩氮气减压阀应用案例主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

Y42X弹簧薄膜式压缩氮气减压阀应用案例外形结构图

Y42X弹簧薄膜式压缩氮气减压阀应用案例主要外形尺寸

公称通径DN	外形尺寸
公称通径DN	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465

Y42X弹簧薄膜式压缩氮气减压阀应用案例安装说明
①为了操作和维护方便，该减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。

一、Y42X弹簧薄膜式压缩氮气减压阀应用案例检查设备
在安装氮气减压阀安全阀之前，首先需要检查设备是否符合要求。应检查设备型号、额定压力、尺寸、流量等指标是否与要求相符。同时，还需要检查设备表面是否有划痕、变形等损坏，以及是否有杂质等问题。
二、Y42X弹簧薄膜式压缩氮气减压阀应用案例选择安装位置
安装氮气减压阀安全阀时，应选择一个安全、稳定的位置，远离易燃易爆等危险区域。并且要保证安装位置方便检修、清洗和维护。
三、Y42X弹簧薄膜式压缩氮气减压阀应用案例连接管路
氮气减压阀安全阀应该安装在氮气管路上，当管道气压超过设定值时，安全阀会自动开启，以达到气压安全控制和减压的作用。在连接管路时，应注意以下几点：
1.应在氮气管道的出口处安装减压阀安全阀；
2.氮气减压阀安全阀的入口和出口应与管道直线连接；
3.安装减压阀安全阀时，应注意管道的流向，确保氮气流向与安全阀的箭头方向一致。
四、Y42X弹簧薄膜式压缩氮气减压阀应用案例检验安全性
当氮气减压阀安全阀安装完成之后，需要进行安全性检验，以确保设备正常工作、安全可靠。在检验时，需要注意以下几点：
1.检查安全阀是否能够正常开启和关闭；
2.检查安全阀设置的减压值是否符合要求，是否能够准确控制气压；
3.进行漏气测试，以确保气密性良好。
通过以上的步骤，可以正确地安装氮气减压阀安全阀，确保设备的安全性和稳定性。在设备运行之前，需要定期进行检查和维护，以保证安全阀的正常工作和减压效果。

☆Y42X弹簧薄膜式压缩氮气减压阀应用案例氮气减压阀连接形式
法兰式：RF FM RJ
执行准备：JB79 GB9113 ANSI B16.5
氮气减压阀工作原理及其结构(参看结构图)
减压阀出厂时,调节弹簧处于未压缩状态,此时主阀瓣和付阀瓣处于关闭状态,使用时按顺时针方向转动调节螺钉,压缩调节弹簧,使膜片下移顶开付阀瓣,介质由a孔进入活塞上方,活塞在介质压力的作用下,向下移动推动主阀瓣离开主阀座,使介质流向阀后,同时由c孔进入膜片下方,当阀后压力超过调定压力时,推动膜片上移压缩调节弹簧.付阀瓣随之向关闭方向移动,使流入活塞上方的介质减小,压力也随之下降,此时主阀瓣在主阀瓣弹簧力的推动下上移,使主阀瓣与主阀座的间隙减小,介质流量随之减少,使阀后压力随之下降到新的平衡,反之当阀后压力低于调定压力时,主阀瓣和主阀座间隙增大,介质流量随之增加,使阀后压力随之增高达到新的平衡.
Y42X弹簧薄膜式压缩氮气减压阀应用案例氮气减压阀维护与检修
1减压阀应存放在干燥的室内,通路两端必须用盲板堵塞,不准堆置存放.
2长期存放的减压阀应定期检查,清洗污垢,在各运动部位及加工面上应涂以防锈剂,防止生锈.
Y42X弹簧薄膜式压缩氮气减压阀应用案例帮障与消除方法

故障现象	产生原因	消除方法
减压阀不减压或减压失灵及直通	1主阀或付阀密封面有污物 2主阀或付阀密封面损坏 3主、付阀瓣弹簧疲劳或折断 4反馈通道3孔被堵塞 5膜片疲劳或损坏 6活塞汽缸磨损或腐蚀 7活塞环槽与活塞环卡住 8阀体腔内充满冷凝液	1．将污物清除干将 2．密封付研磨修复或更换 3．更换新弹簧 4．清除通道中的污物 5．更换膜片 6．加工修正或更换活塞环 7．拆下活塞清洗 8．松开螺塞排出冷凝液
不通汽	1清洗过程中阀盖装错位 2上垫片移位堵住进出孔 3进入付阀通道孔堵塞	1．拆下阀盖定位后装好 2．使垫片孔对准进出孔 3．拆下阀盖清除通道污物
