Q41Y-316L不锈钢法兰金属硬密封球阀操作应用案例

2025-10-22 12:08:39 来源：SH

Q41Y-316L不锈钢法兰金属硬密封球阀操作应用案例

Q41Y金属硬密封球阀适用于Class150～Class2500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，金属硬密封球阀可分别适用于非腐蚀型介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质，特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。硬密封球阀的驱动方式为手动、蜗轮传动、气动或电动。金属硬密封球阀一般采用法兰连接，也可采用对焊连接。

Q41Y-316L不锈钢法兰金属硬密封球阀操作应用案例阀座硬化技术

金属硬密封球阀的球体与阀座完全采用金属对金属的密封方式，为了确保硬密封球阀在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊等，球体和阀座表面硬度一般可达到HRC60以上，较高可达HRC74以上。密封面材料耐温可达540℃，较高可达980℃。金属硬密封法兰球阀材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。硬密封固定球阀能够适用于绝大多数的苛刻工况条件。不锈钢法兰球阀的启闭部分(球体)由阀杆驱动，绕球阀轴线旋转。也可用于流体调节和控制，其中硬密封的V形球阀在V形球芯和硬质合金堆焊的金属阀座之间有很强的剪切力，法兰式不锈钢球阀特别适用于含有纤维和微小固体颗粒的介质。球阀在管道上，多口球阀不仅可以灵活控制介质的合流、分流和流向切换，还可以关闭任何一个通道，连接另外两个通道。这种阀门应该水平安装在管道中。球阀种类按驱动方式分为气动球阀、电动球阀和手动球阀。

不锈钢法兰球阀执行标准

1.设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2.法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3.结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4.检验主试验：JB/T 9092、API 598。

不锈钢法兰球阀型号规格

球阀批发各种型号的不锈钢球阀：1.电动法兰球阀型号：Q941F口径：DN15-200压力：0.6~10Mpa材质：铸钢、不锈钢等；2.碳钢美标球阀型号：Q41F口径：DN15-200压力：150LB-900LB材质：碳钢/铸钢；3.美标不锈钢球阀型号：Q41F口径：DN15-200压力：150LB-900LB材质：不锈钢；4.不锈钢法兰球阀型号：Q41F口径：DN15-200压力：0.6~10Mpa材质：不锈钢；5.蜗轮法兰球阀型号：Q341F口径：DN15-200压力：0.6~6.4Mpa材质：碳钢/铸钢/不锈钢；6.不锈钢气动球阀型号：Q641F口径：DN15-200压力：0.6~6.4Mpa材质：不锈钢；7.不锈钢球阀型号：Q41F口径：DN15-200压力：0.6~6.4Mpa材质：不锈钢；8.不锈钢美标球阀型号：Q41F口径：DN15-200压力：150LB-900LB材质：不锈钢。#球阀#

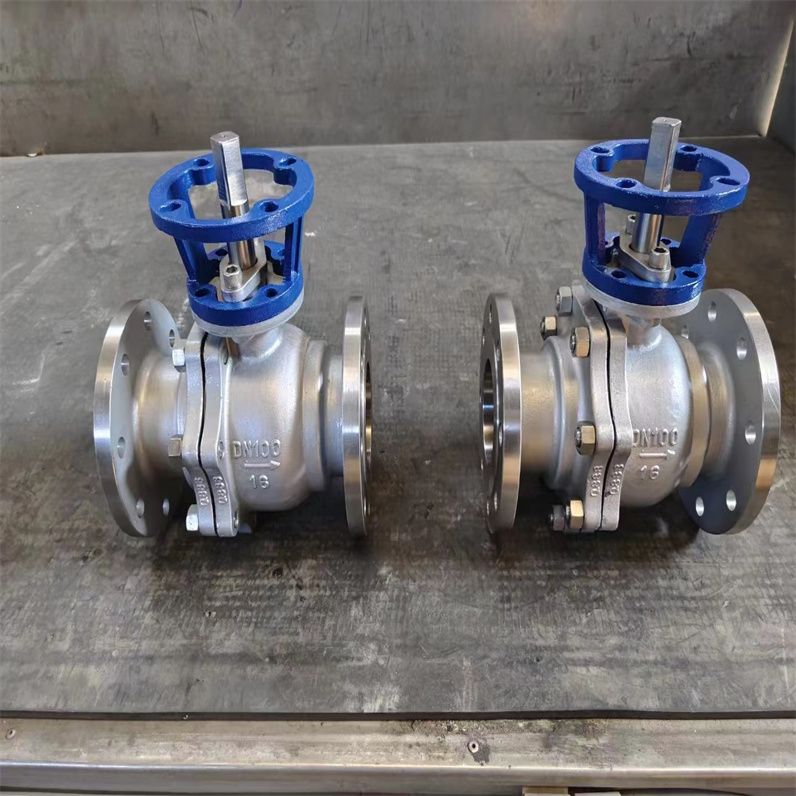

不锈钢法兰球阀图片

防止阀门在高温下的涨死

高温工况下由于热膨胀而容易引起球体与阀座的涨死，从而导致阀门无法开启。属硬密封球阀采用了碟簧或弹簧加载的密封结构，在高温下零部件的热膨胀可以被碟簧或弹簧所吸收，故能够保证阀门在高温下不会被涨死，并能够在高温下灵活启闭。

优异的密封性能

采用独特的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到极高的圆度和光洁度，阀门的密封性能完全达到或超过标准要求。

Q41Y-316L不锈钢法兰金属硬密封球阀操作应用案例的防火结构设计

阀门的密封面采用金属对金属密封结构，填料采用柔性石墨，垫片采用不锈钢＋柔性石墨结构。因此，阀门即使在火灾情况下也能确保可靠的密封。

自然的防静电结构设计

金属硬密封球阀的阀体、阀座、球体等金属零件紧密接触，自然形成了静电通道。因此，金属硬密封球阀不需要设置专门的防静电装置。

双阻断及泄放功能

硬密封固定球阀一般采用球前阀座密封结构。金属硬密封固定球阀的两个阀座能独立切断进口端和出口端的介质，实现双阻断功能。当球阀关闭时，即使阀门进出口两端同时受压，阀门中腔和两端通道也可以被相互阻断，中腔内的剩余介质可以通过泄放阀排出。

Q41Y-316L不锈钢法兰金属硬密封球阀操作应用案例

序号	品名	型号及规格	单位	数量	单　价（元）	金额（元）	阀体材质及其它
1	球阀	法兰式球阀Q41H-16RL PN16 DN20 温度：250℃ 手轮驱动除油槽药水是30%硫酸浓度	台	1			阀体316L不锈钢硬密封

Q41Y-316L不锈钢法兰金属硬密封球阀操作应用案例主要零件材料 Materials Of main Parts

阀体 Body	304	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆 Ball Stem	304	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座 Seat	-29℃～300℃(对位聚笨 PPL) -29℃～550℃(金属)
垫片 Shim	不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座 Stem Seat	不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	增强柔性石墨 Enhanced Flexible Graphite
填料压盖 Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度 Temperature	-29℃～300℃(对位聚笨 PPL) -29℃～550℃(金属硬密封)
介质 Medium	水蒸汽油品气体 Water steam Oil goods	硝酸类 Nitric Acid		强氧化介质 strongey oxidable medium	醋酸类 Acetic Acid		尿素类Urea

Q41Y-316L不锈钢法兰金属硬密封球阀操作应用案例外形结构图

Q41Y-316L不锈钢法兰金属硬密封球阀操作应用案例主要外型尺寸 Main outer Size

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q41H Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法兰 RF Q41H Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

Q41Y-316L不锈钢法兰金属硬密封球阀操作应用案例主要外形尺寸 Size Main Dimensions

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0
凹凸法兰 MFM Q41H Q41PPL 40 40P 40R	15	130	95	65	45	40	16	4-14	103	140
	20	140	105	75	55	51	16	4-14	112	160
	25	150	115	85	65	58	16	4-14	123	160
	32	180	135	100	78	66	18	4-18	150	250
	40	200	145	110	85	76	18	4-18	156	250
	50	220	160	125	100	88	20	4-18	172	350
	65	250	180	145	120	110	22	8-18	197	350
	80	280	195	160	135	121	22	8-18	222	450
	100	320	230	190	160	150	24	8-23	253	450
	125	400	270	220	188	176	28	8-25	275	600
	150	400	300	250	218	204	30	8-25	286	800
	200	550	375	320	282	260	38	12-30	340	1200
6.4MPa	15	165	105	75	55	40	18	4-14	105	140
凹凸法兰 MFM Q41H Q41PPL 64 64P 64R	20	190	125	90	68	51	20	4-18	125	160
	25	216	135	100	78	58	22	4-18	135	250
	32	229	150	110	82	66	24	4-23	150	350
	40	241	165	125	95	76	24	4-23	165	350
	50	292	175	135	105	88	26	4-23	175	450
	65	330	200	160	130	110	28	8-23	200	450
	80	356	210	170	140	121	30	8-23	210	600
	100	432	250	200	168	150	32	8-25	250	700
	125	508	295	240	202	176	36	8-30	295	1100
	150	559	340	280	240	204	38	8-34	340	1500

不锈钢球阀的特点是什么

1.手动法兰球阀耐磨性好，由于硬密封球阀的阀芯是用合金钢喷焊的，密封圈是用合金钢堆焊的，所以硬密封球阀在启闭时不会造成太大的磨损。
2.不锈钢球阀密封性能好；由于硬密封球阀的密封是手动研磨的，只有阀芯和密封圈完全匹配后才能使用。因此，其密封性能可靠。
3.开关轻；由于硬密封球阀的密封圈底部被弹簧紧紧地抱在一起，当外力超过弹簧的预紧力时，开关很轻。
4.手动球阀使用寿命长：已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等部门以及人们的日常生活。

如何安装和使用不锈钢法兰球阀

1.带有保护方法的室内设备或室外应用；
2.户外户外设备，被风、沙、雨、阳光侵蚀；
3.易燃易爆气体或粉尘环境；
4.湿热带和干燥热带环境；
5.管道介质温度在450以上；
6.环境温度低于-20；
7.易遭水淹或浸水中;
8.具有放射性物质(核电站及放射性物质试验装置)环境;
9.舰船上或船坞码头(有盐雾、霉菌、潮湿)的环境;
10.具有剧烈振动的场合;易于发生火灾的场合;

不锈钢法兰球阀是如何操作使用

　　1.球阀操作前须确认管路和阀已被冲洗过。
　　2.不锈钢法兰球阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈(90°)时，阀关断。反向旋转1/4圈(90°)时，阀开启。
　　3.当执行机构方向指示箭头与管线平行时，阀门为开启状态;指示箭头与管线垂直时，阀门为关闭状态。

不锈钢法兰球阀日常保养的操作流程

　　1.不锈钢球阀拥有较长的使用寿命和免维修期，将依赖以下几个因素：正常的工作条件、保持和谐的温度/压力比，以及合理的腐蚀数据。
2.不锈钢球阀在关闭状态下，阀体内部依旧存在受压流体。
　　3.维修前：解除管线压力并使阀门处于打开位置;断开电源或气源;将执行机构与支架脱离。
　　4.必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作。
　　5.分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O 型圈时宜使用专用工具。
　　6.装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。
　　7.清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗非金属零件应在清洗后立即从清洗剂中取出，不得长时间浸泡。
8.清洁后，需要在清洁剂挥发后组装墙壁(可以用未浸泡在清洁剂中的丝布擦拭)，但不要长时间搁置，否则会生锈，被灰尘污染
9.新零件也需要在组装前清洗装配过程中，不得有金属屑、纤维、油脂(规定使用的除外)、灰尘、其他杂质和异物污染、粘附或停留在零件表面或进入内腔。如果填料处出现轻微泄漏，应再次锁定阀杆螺母。
