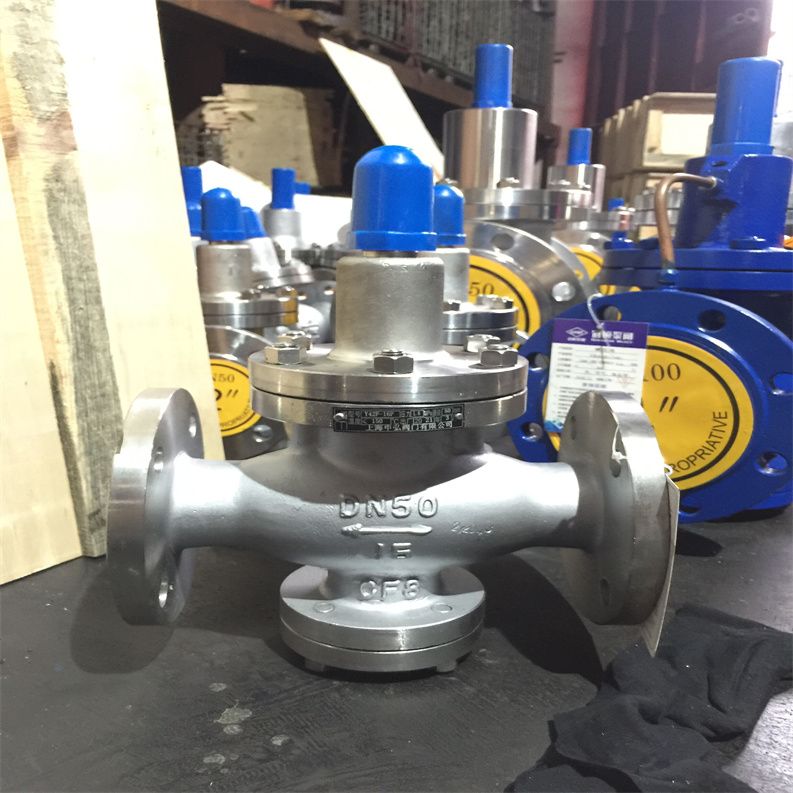

Y42X水用减压阀本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。 在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。 本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

减压阀作为工业和民用领域中控制压力的关键设备，其安全性和可靠性至关重要。北高科阀门提醒您为了确保减压阀的正确使用和长期稳定运行，各国和地区都制定了一系列严格的安全标准和法规要求。

一、Y42X可调式水用减压阀术语和定义适用范围

阀门类型与应用场景：GB/T 12244 - 2006 标准适用于工业管道系统中使用的减压阀，包括蒸汽、水、空气等介质的减压。这些减压阀在化工、供热、供水等众多工业领域广泛应用，能够将入口处的高压介质降低到规定的出口压力，以满足下游设备或系统的压力要求。

参数范围：标准涵盖了不同公称压力和公称尺寸范围的减压阀，但具体的压力和尺寸范围可能因减压阀的类型和结构而有所不同。一般来说，适用于各种常见的工业压力和管道尺寸。

二、Y42X可调式水用减压阀术语和定义引用标准

引用了如 GB/T 1047（管道元件 DN（公称尺寸）的定义和选用）、GB/T 1048（管道元件 PN（公称压力）的定义和选用）、GB/T 12220（工业阀门 标志）等一系列标准。这些引用标准为减压阀在尺寸规格、压力等级标识、标志等多个方面提供了基础依据，保证了本标准与其他相关标准的一致性和协调性。

三、Y42X可调式水用减压阀术语和定义术语和定义

对减压阀相关的关键术语进行了明确的定义，如 “减压阀”（通过调节机构将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门）、“减压比”（减压阀进口压力与出口压力之比）等。这些准确的术语定义有助于在行业内统一交流语言，避免因概念模糊而产生误解，确保标准的有效执行。

四、Y42X可调式水用减压阀术语和定义结构形式

阀体结构：阀体通常为铸造或锻造结构，其内部设计有进口、出口和减压元件的安装空间。阀体的形状和结构要能够承受进口压力和减压过程中产生的压力差，并且保证介质在阀体内的流动路径合理，减少压力损失。常见的有直通式和角式等结构形式。

减压元件与调节机构：减压元件是减压阀的核心部件，如活塞、膜片等，通过改变介质的流通面积或流速来实现减压功能。调节机构与减压元件相连，用于根据需要调整出口压力。调节机构可以是手动、气动或电动的，其精度和可靠性对减压阀的性能至关重要。

导阀结构（如果有）：部分减压阀还配备有导阀，导阀可以预先控制主阀的开启和关闭，提高减压阀的响应速度和调节精度，特别是在流量变化较大的情况下。

五、Y42X可调式水用减压阀术语和定义技术要求

压力 - 温度等级：规定了不同公称压力对应的温度范围。由于温度会影响减压阀的材料性能和密封性能等，所以在合适的温度范围内，减压阀才能正常工作，确保其出口压力的稳定。对于不同的介质，这个温度范围可能会有所调整。

材料要求：

（1）阀体材料可根据介质的腐蚀性、压力和温度等因素选择，如碳钢、合金钢、不锈钢等。减压元件和密封材料的选择要考虑其在压力、温度和介质环境下的耐受性，以保证良好的减压效果和密封性能。例如，密封材料可能需要具备良好的弹性和耐腐蚀性，以防止泄漏。

（2）材料的化学成分和力学性能都应符合相应的国家标准或行业标准。

尺寸与公差：明确了减压阀的公称尺寸、结构长度、法兰尺寸等尺寸参数。这些尺寸的标准化有助于减压阀在不同管道系统中的互换性。并且规定了各部件的尺寸公差范围，以确保减压阀的制造精度，保证阀门的质量和性能稳定性。

六、Y42X可调式水用减压阀术语和定义性能要求：

减压性能要求：减压阀应能够在规定的进口压力变化范围内，将出口压力稳定在设定值的一定公差范围内。例如，在进口压力有一定波动的情况下，出口压力的波动不应超过规定的允许偏差，这对于保证下游设备的正常运行至关重要。

流量特性要求：在不同的进口压力和流量条件下，减压阀的流量 - 压力特性应符合标准规定。即随着流量的增加或减少，出口压力的变化应在合理范围内，并且要保证在额定流量范围内，减压阀不会出现阻塞或失控等现象。

密封性能要求：在正常工作压力下，减压阀应保持良好的密封性能，防止介质泄漏。对于不同类型的密封（如金属密封和非金属密封），标准规定了相应的泄漏量允许值，通过严格的密封试验来检验。

减压阀压差规范是指在使用减压阀时，减压阀进出口压力之间的*大差值。通常情况下，减压阀的压差规范应该符合以下标准：

1、工业减压阀，其压差规范通常为10% ~ 15%。

2、水利减压阀，其压差规范通常为5% ~ 10%。

3、燃气减压阀，其压差规范通常为5% ~ 15%。

需要注意的是，不同的减压阀所适用的压差规范可能会有所不同，这主要取决于其使用环境、工作性质和安全要求等因素。因此，在选择和使用减压阀时，必须仔细阅读产品说明书，以确保其符合适当的压差规范。

Y42X可调式水用减压阀术语和定义







一、可调式减压阀的安装位置及方向

通常情况下，可调式减压阀的安装位置应尽量靠近使用压力系统的末端，以保证减压阀前方压力不会过高，影响阀门的减压效果。另外，减压阀的安装方向应该与流体流向一致，阀门上通常有箭头指示流向，需要在安装时根据实际情况来选择。

二、可调式减压阀的连接方式

可调式减压阀的连接方式一般有螺纹连接、法兰连接和卡箍连接三种方式。其中，螺纹连接适用于小型减压阀，法兰连接适用于大型减压阀，而卡箍连接则适用于比较特殊的场合。在连接时需要注意，连接部位应该平整、光滑，连接面的密封垫片要保证承受压力时不会破损。

三、可调式减压阀的调试与使用

安装完成后，需要对减压阀进行调试。调试时，需要先将减压阀设定为一个较高的压力，再将压力慢慢降低到需要的压力值，并观察减压阀的响应情况和压力是否平稳。如果发现减压阀响应不及时或者调整后的压力不够稳定，需要进一步检查安装是否正确。

使用时，需要对减压阀定期检查，避免因保养不当导致减压阀失效。同时，需要遵守设备使用规范，在使用过程中避免超过减压阀允许的*大压力范围。

四、比例式减压阀的安装和调试

与可调式减压阀相似，比例式减压阀的安装位置和连接方式也需要遵守基本规范。在安装时，还需要注意比例式减压阀的输入信号和输出信号。一般来说，输入信号是由控制器发出的电信号，输出信号则是直接与减压阀相连的压力源。在安装时需要将输入信号与控制器连接，同时将输出信号接入压力源。

调试时，比例式减压阀需要进行PID调节。需要先将比例和积分调整到一个较低的值，再将反馈值慢慢增加。在调节反馈值时，需要先将比例和积分维持不变，将反馈值逐渐增加。当反馈值接近设定值时，再对比例和积分进行微调，使得调节后的减压阀可以保持稳定的输出压力。

【Y42X可调式水用减压阀术语和定义结论】

减压阀的安装需要遵守一定的规范和注意事项，在安装前需要了解减压阀的类型、安装位置和连接方式等基本信息。同时，在安装和调试时需要认真对待每个环节，确保减压阀可以正常地进行减压，并且可以保持稳定的输出压力，从而保障设备的正常运行。

Y42X可调式水用减压阀术语和定义性能规范

公称压力（MPa）	1.6	2.5	4.0	6.4	10.0	16.0
壳化试验压力（Mpa）	2.4	3.75	6.0	9.6	15.0	24
密封试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
*高进口压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围（Mpa）	1.0-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-35	0.5-45
压力特性偏差（Mpa）△P2P	GB12246-1989
流量特性偏差（Mpa）△P2G	GB12246-1989
*小压差（Mpa）	0.15	0.15	0.2	0.4	0.8	1.0
渗漏量	GB12245-1989
标准	其他非标定制

减压阀流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

Y42X可调式水用减压阀术语和定义主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座	2Cr13
阀瓣	2Cr13
阀杆	2Cr13
缸套	2Cr13/25(镀硬铬)
活塞	2Cr13
O型圈	丁腈橡胶
密封圈	丁腈橡胶
膜片	夹织物丁腈橡胶
调节弹簧	60Si2Mn

Y42X可调式水用减压阀术语和定义外形结构图



Y42X可调式水用减压阀术语和定义主要外形尺寸

公称通径DN	外形尺寸
	L	H	Hl
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465

Y42X可调式水用减压阀术语和定义安装说明

①为了操作和维护方便，该减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与减压阀休上所示箭头的方向一致。
③为了防止减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。

Y42X可调式水用减压阀术语和定义





减压阀的安装是一项技术活，那么减压阀要怎么安装呢？

一、减压阀的安装要注意是在供水管网试压、冲洗合格的前提下进行的，所以要先检查管道试压以及冲洗记录再进行操作。

二、减压阀在安装前还要检查其规格型号是否与设计相符、阀外控制管路及导向阀各连接件是否有松动、外观有无机械损伤，阀内若有异物要及时清除。

三、为了使操作和维护都方便，一般将减压阀直立于水平管道上。比例式减压阀适合垂直安装，当水平安装时但呼吸孔减压阀的孔口适合向下，双呼吸孔减压阀的孔口要呈现水平位置，可调试减压阀适合水平安装，阀盖应该要向上。

四、减压阀安装必须要严格地按照阀体上的箭头方向与流体流动方向要保持一致的原则。如果水质不清澈掺杂一些杂质时，要在减压阀的上游进水口处安装过滤器将这些杂质过滤，保证清洁，建议过滤器的过滤精度高于0.5mm。

五、过滤器安装在进水侧，并在进水侧的前后安装上控制阀控制水流。

六、减压阀要在距离阀出口4m以上的位置处进行安装，以防止阀后压力会超压。需要将减压阀安装在热水系统时，还要在减压阀和膨胀水箱之间安装止回阀，使得膨胀水箱吸收因为热膨胀增加的水的体积，防止热水回流或者压力的波动对减压阀产生的影响，确保减压阀可以长期地正常运作。

七、安装自身没有携带压力表的减压阀时，要在其前后相邻部位安装上压力表。

Y42X可调式水用减压阀术语和定义安装减压阀的步骤如下：



一、确定安装位置：

首先确定减压阀的*佳安装位置，通常在靠近水源的地方，如主管道上。

二、准备工具和材料：

准备好需要的工具和材料，如扳手、管夹等。

三、清理管道：

将管道用清水冲洗干净，确保没有残留物。

四、安装减压阀：

将减压阀的进口端与管道连接，使用扳手将其紧固。

五、连接出水管道：

将减压阀的出口端与所需的出水管道连接，也要使用扳手进行紧固。

六、管道固定：

使用管夹将管道固定好，确保不会松动或摇晃。

七、测试和调节：

打开水源，观察减压阀是否正常工作。可以通过调节减压阀上的调节钮来调整压力。

八、检查漏水：

仔细检查安装点周围是否有漏水现象，如果有，需要重新检查紧固和连接的部分。

完成以上步骤后，减压阀就安装好了。在安装减压阀之前，建议先仔细阅读减压阀的使用说明书，确保了解其正确的安装和使用方法。
