气动薄膜式搪玻璃下展式放料阀选型分析

气动薄膜式搪玻璃下展式放料阀选型分析

其作为反应釜的底部出料阀门，被广泛应用于化工流体储运之中。除磷及磷轻介质、qing氟酸、氢氧化纳、氢氧化钾外能耐各种酸、碱、盐溶液及有机溶剂。气动搪瓷放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。放料阀阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，放料阀具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时采取短行程阀瓣的设计具有耐高温、耐腐蚀、耐压力之功效，广泛应用于化工自动化控制领域。该阀门自动化程度高，可远距离操作，安全可靠，抗腐能力强，且具有手控和气控双功能。

气动搪玻璃下展式放料阀是一种结合气动执行机构与搪玻璃材质特性的工业阀门，其设计旨在满足化工、制药、食品等行业中对耐腐蚀、易清洁及自动化控制的严苛需求。以下从核心结构、技术优势、应用场景及选型要点四方面展开分析：

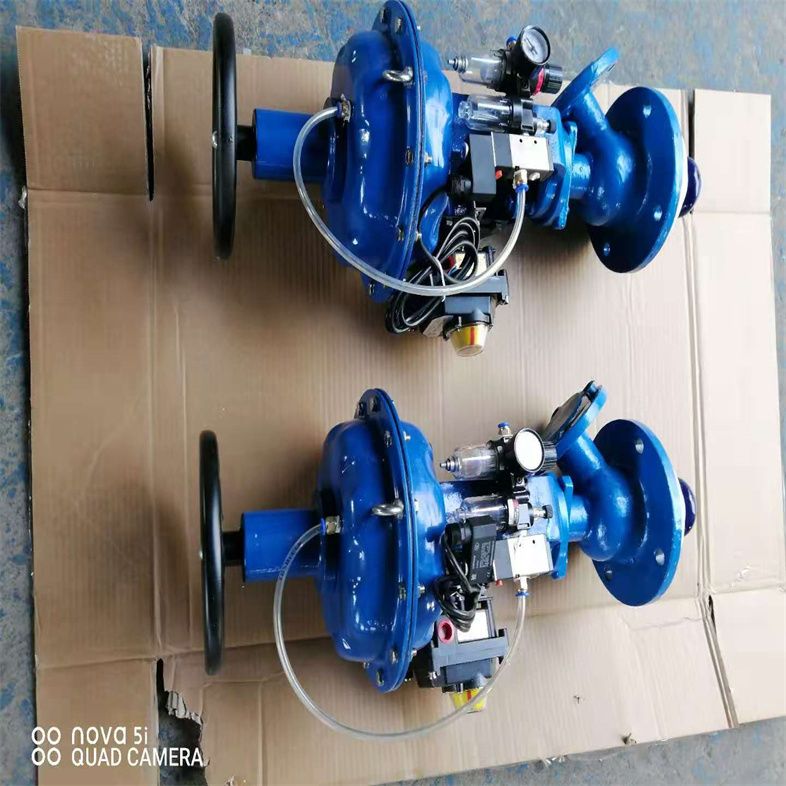

气动搪玻璃下展式放料阀

一、气动薄膜式搪玻璃下展式放料阀选型分析核心结构与工作原理

气动执行机构

以压缩空气为动力源，通过气缸或膜片驱动阀杆运动，实现阀瓣的快速启闭。

可配备电磁阀、限位开关、定位器等附件，支持远程控制与自动化调节。

搪玻璃阀体

内壁覆盖高硅玻璃釉层，经高温烧结形成致密惰性表面，抗酸碱腐蚀能力优于不锈钢。

玻璃釉层厚度通常为0.8-1.5mm，耐温范围-30℃至240℃（短期耐温可达300℃）。

下展式阀瓣设计

阀瓣在开启时向下运动，避免物料在阀腔顶部堆积，尤其适用于高粘度、易结晶介质。

阀瓣与阀座采用线密封结构，密封面堆焊硬质合金（如STL-6），硬度达HRC60以上。

二、气动薄膜式搪玻璃下展式放料阀选型分析技术优势

耐腐蚀性

搪玻璃层可抵御98%浓硫酸、30%盐酸、氢氧化钠等强腐蚀介质，但需避免氢氟酸及含氟化合物。

玻璃釉层与金属基体结合强度高，抗热震性（温差急变）可达120℃。

易清洁性

内壁光滑（Ra≤0.4μm），无死角设计，符合FDA/GMP标准，适用于食品及制药行业。

支持CIP（在线清洗）与SIP（在线灭菌），减少停机维护时间。

自动化控制

气动执行机构响应时间≤0.3秒，可与DCS/PLC系统联动，实现流量精确控制。

配备位置反馈装置，实时监测阀门开度，避免误操作。

三、气动薄膜式搪玻璃下展式放料阀选型分析典型应用场景

化工行业

用于反应釜、储罐的底部放料，处理硫酸、硝酸、有机溶剂等腐蚀性介质。

制药行业

应用于发酵罐、结晶釜的排料，满足无菌生产要求，防止交叉污染。

食品行业

适用于果汁、乳制品、调味品等高卫生标准介质的输送，避免金属离子析出。

四、气动薄膜式搪玻璃下展式放料阀选型分析选型关键参数





公称通径（DN）

常用规格DN25-DN300，需根据管道流量及反应釜容量匹配。

压力等级

标准压力等级PN1.0/1.6MPa，高压工况可选PN2.5MPa。

连接方式

法兰连接（HG/T20592-2009、ANSI B16.5）或快装卡箍，便于拆装。

执行机构配置

单作用（弹簧复位）或双作用（气开/气关），需根据安全要求选择。

密封材料

阀杆密封采用PTFE填料或波纹管密封，确保无泄漏。

技术参数：

使用压力≤0.4MPa

适用温度≤150℃

据开启方式不同，可以分为：

1、气开式

2、气闭式

根据执行结构不同，可以分为：

1、薄膜型

2、铝合金SC直行程

根据密封结构不同，可以分为：

1、上展式气动放料阀

2、下展式气动放料阀

根据进出口径不同，可以分为：

Dg70/32 配用反应釜规格：50L、100L

Dg80/40 配用反应釜规格：200L、300L、500L

Dg100/50 配用反应釜规格：1000L、1500L、2000L

Dg125/80 配用反应釜规格：3000L、5000L

Dg150/100 配用反应釜规格：6300L、8000L、10000L、20000L

气动薄膜式搪玻璃下展式放料阀选型分析产品特点：
A、耐腐蚀性：

1、能耐般无机酸、有机酸、弱碱液(P≤60℃ PH≤12)以及有机剂介质。

2、在盐酸、硝酸、等强腐蚀介质中优于不锈钢。严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度＞30%)。适用介质: 油品、酸类、腐蚀性流体介质等。

B、耐热性：允许在-30℃~+240℃间使用(耐温急变小于120℃)。

C、具有光滑的表面。不易粘结物料、易清洗。

D、绝缘性：耐冲击性能较小为2500克/厘米，因而使用时应避免硬物冲击。

E、工作压力：0.6~1.6MPA。

F、连接方式：法兰。

G、阀体材质：搪瓷铸钢。

H、开启方式：手控及气控。

搪玻璃放料阀分为上展式和下展式带有搪玻璃设备是含高硅量的玻璃质釉。通过900℃左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀性能，能防止介质与金属离子取代作用而影响污染制品，并且表面光洁、耐磨、有定的热稳定性。适用于设计压力P≤0.6MPa，工作温度t≤150℃。该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠、氢氧化钾外，能耐各种酸、碱、盐溶液及有机溶液。在化工、石油、冶金、制药、制药、染料、食品加工等行业广泛使用。

气动薄膜式搪玻璃下展式放料阀选型分析主要参数：

1、耐腐蚀性能耐一般无机酸、有机酸弱碱液（P≤60℃ PH≤12）以及有机剂介质。在盐酸、硝酸、水等强腐蚀性介质中优于不锈钢。严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞150℃浓度＞30%）。

2、耐热性，允许在-30℃至+240℃间使用（耐温急变小于120℃）。

3、HG5-16-79搪玻璃放料阀具有光滑的表面。不易粘结物料、易清洗。

4、绝缘性：玻璃料有良好的绝缘性，厚1mm的玻璃在2000伏的高压下不会被击穿而导电。

5、耐冲击性：耐冲击性能较小为2500克/厘米，因而使用时应避免硬物冲击。

6、耐压：0.6MPa

气动薄膜式搪玻璃下展式放料阀选型分析适用范围：

产品名称	规格	使用范围	50~100L反锅
搪玻璃放料阀	DN70/32	50~100L反锅	200L
	DN80/40	200~500L反锅	300~500L
	DN100/50	1000~2000L反锅	1000~2000L
	DN125/80	3000L反锅	3000L
	DN150/100	5000L以上的反锅	500-300L贮罐

气动薄膜式搪玻璃下展式放料阀选型分析连接尺寸表（mm）：





配反应罐	规格	D	D1	D2	D3	z-φ	d	d1	n-φ	L	L1
50-100L	70/32	160	130	32	160	4-14	120	90	4-14	350	325
200-500L	80/40	185	150	42	160	4-18	130	100	4-14	360	330
1000-2000L	100/50	205	170	50	180	4-18	140	110	4-16	395	360
1000-2000L	100/50	210	185	50	180	6-14	140	110	4-16	395	360
1000-2000L	100/50	210	190	50	180	8-14	140	110	4-16	395	360
3000L	125/80	235	200	65	200	8-18	185	150	4-18	450	400
3000L	125/80	235	210	65	200	10-14	185	150	4-18	450	400
5000L	150/100	260	225	85	200	8-18	205	170	4-18	485	420

以下是放料阀操作与规范的详细指南（基于2025年行业标准）：

一、气动薄膜式搪玻璃下展式放料阀选型分析操作前准备

安全防护

穿戴防护服、防腐蚀手套及护目镜（强腐蚀介质需加戴防毒面具）

检查作业区域通风情况，确保无易燃易爆气体积聚

设备检查

确认阀门处于关闭状态，检查法兰连接处无泄漏

手动阀门需测试手轮转动灵活性（阻力≤5N·m）

二、气动薄膜式搪玻璃下展式放料阀选型分析操作流程

（一）手动操作

开启步骤

逆时针旋转手轮至全开位置（上展式阀瓣上升，下展式阀瓣下降）

观察介质流动状态，避免突然全开导致水锤效应

关闭步骤

顺时针转动手轮直至完全密封（密封面接触压力≥0.6MPa）

关闭后需检查阀杆位置指示器确认密封状态

（二）气动操作

自动模式

电磁阀通电后，压缩空气驱动活塞完成启闭（响应时间≤0.5秒）

紧急断电时，弹簧复位机构自动关闭阀门（动作时间≤0.2秒）

手动切换

将切换手柄推至"合"位，解除气动联锁

手轮操作需在系统泄压后进行

三、气动薄膜式搪玻璃下展式放料阀选型分析特殊工况处理

工况类型 操作要点

高粘度介质 采用蒸汽夹套预热（温度控制±5℃）

含颗粒物料 开启前用压缩空气脉冲清堵

无菌环境 执行CIP在线清洗（316L材质Ra≤0.4μm）

四、气动薄膜式搪玻璃下展式放料阀选型分析安全规范

禁止事项

严禁带压拆卸阀门或调整密封件

含氟介质禁用搪玻璃阀体

应急处理

泄漏时立即关闭上下游阀门，使用专用堵漏工具

腐蚀性介质接触皮肤时，用清水冲洗15分钟并就医

五、气动薄膜式搪玻璃下展式放料阀选型分析维护保养

定期检查

每月检测密封圈磨损（四氟密封圈更换周期≤3个月）

气动执行机构每季度润滑（使用ISO VG68液压油）

存放要求

长期停用需清洁阀腔，涂抹防锈油脂

法兰密封面需用保护罩覆盖

五、气动薄膜式搪玻璃下展式放料阀选型分析维护与注意事项

定期检查

每6个月检测搪玻璃层完整性，采用电火花检测仪（电压5kV）排查微裂纹。

操作限制

避免空载启闭，防止阀瓣撞击搪玻璃层；介质温度变化速率≤50℃/h。

维修规范

搪玻璃层破损后不可修补，需整体更换阀体；硬密封面磨损后可通过研磨修复。

六、气动薄膜式搪玻璃下展式放料阀选型分析市场定位与替代方案

品牌对比：相比在搪玻璃层厚度控制、密封寿命（≥5000次）上已接近国际水平，但气动执行机构的稳定性仍存在差距。

替代方案：对于非强腐蚀介质，可选用衬氟阀门（成本降低30%-50%），但需牺牲部分耐温性（≤180℃）。

进口气动搪玻璃下展式放料阀通过搪玻璃防腐与气动自动化的结合，解决了传统阀门在腐蚀性工况下的寿命短、操作不便等问题。选型时需重点关注介质特性、自动化需求及维护成本，以实现全生命周期成本*优。

气动薄膜式搪玻璃下展式放料阀选型分析维护保养和安装使用注意事项：

1、在装修时凡与瓷面接触的地方必须用石棉或四氟片等软垫。使用工具不能与瓷面冲击或摩擦，更不能用金属工具铲打。

2、在紧固螺丝时四周以等力上紧，防止瓷面受力不匀而裂瓷。放料阀丝杆要经常保持润滑、防止生锈。

3、流经介质只能是液态，不得有硬颗粒混入液体内，防止瓷面起毛或堵塞，以及开启失灵等等。

4、在安装时应注意各部的螺丝受力是否平衡、升降（活动）是否灵活。

5、在搪瓷面的各部密封件应保持中心位置。压力均匀，以防泄漏。

6、使用时如发现有漏，应立即检查密封装置是否确当、不能用铁棍、杆把手轮硬扳紧，以免损坏零件。

7、出料当受阻塞时，可以使用金属杆或硬性工具疏通，不得使用金属杆或硬性工具。

8、应尽量避免酸碱介质交替使用（除中和反应介质），以免缩短寿命。

9、依据介质性能及使用期，应经常检查阀体颈部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。

10、若发现瓷面有损坏时应立即停用。可用专门涂料修补患处，或委托有关生产单位重新现做搪瓷。
