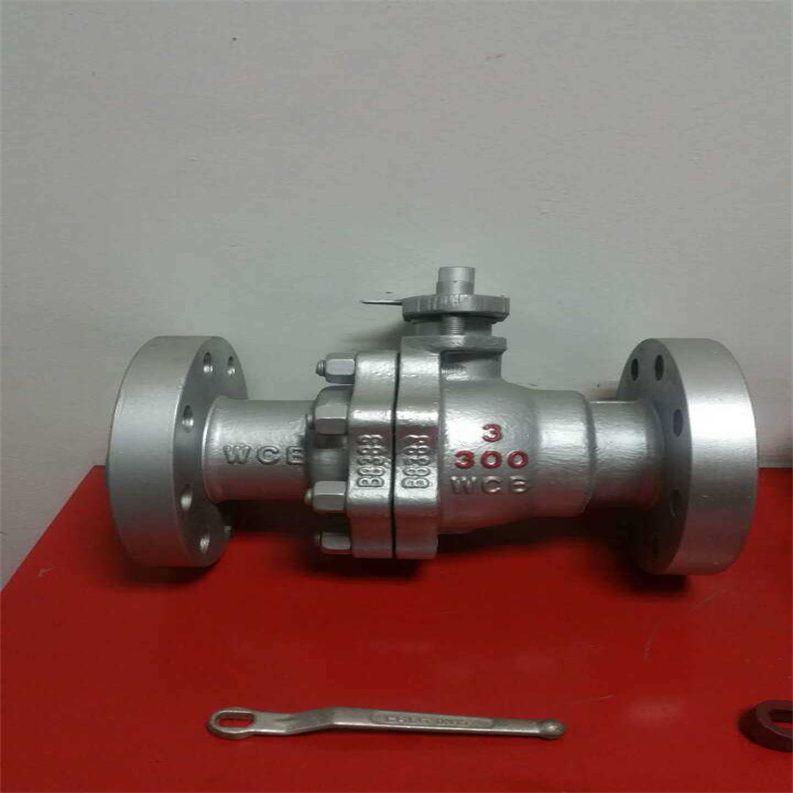

Q41F-ANSI美标法兰式球阀操作应用案例美标法兰球阀产品叙述:
美标法兰球阀常用于截断或接通介质,以及对介质的流量调节或压力控制,美标法兰球阀广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。美标球阀和国标球阀是同属一个类型的阀门，区别在它们的使用标准不一样，美标球阀是采用ANSI标准的,是近年来被多处采用的一种新型标准阀门，在管道中一般应当水平安装美标球阀是遵循美国标准（如ANSI、API、ASME等）设计、制造和检验的阀门产品，其核心功能是通过球体绕阀体中心线旋转90°实现流体的快速启闭，广泛应用于石油、化工、能源、天然气、水处理等行业，适用于介质截流分配、流向调节及高压环境。以下是其关键特性与分类：
1美标球阀良好的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致。
3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。


Q41F-ANSI美标法兰式球阀操作应用案例核心结构与工作原理

关闭件设计

以球体为关闭件，通过旋转实现开启或关闭。球体与阀座密封面紧密贴合，确保零泄漏。

驱动方式

支持手动、气动、电动、液动及气液联动等多种驱动形式，适应自动化控制需求。

流体特性

流体阻力小，通道平滑不易沉积介质，支持全通径设计，便于管线清扫。

主要类型与适用场景

浮动球球阀

结构：球体浮动，介质压力推动球体紧压出口端密封面。

特点：结构简单，密封性好，但球体载荷全传给出口密封圈，适用于中低压场景。

应用：水、油品、蒸汽等介质的中低压管道。

固定球球阀

结构：球体固定，阀座浮动，通过弹簧预紧实现双向密封。

特点：操作扭矩小，密封稳定，寿命长，适用于高压、大口径管道。

应用：长输管线、工业管线，承载水、气、油品、天然气及酸碱腐蚀性介质（-196℃至350℃）。

弹性球球阀

结构：球体内壁开弹性槽，通过阀杆楔形头使球体涨开与阀座压紧。

特点：调节性能佳，流量特性为等百分比，可调比达100:1，适合含纤维、固体颗粒介质。

应用：造纸、环保、食品医药等需要剪切作用的场景。

金属硬密封球阀

结构：球体与阀座采用金属材料，依赖外力实现密封。

特点：耐高温高压（425℃），适合含颗粒介质。

应用：石化、化工、天然气等领域的高温高压工况。

Q41F-ANSI美标法兰式球阀操作应用案例技术参数与标准

公称压力：覆盖1.6-32.0 MPa（Class 150-2500），适配真空压环境。

通径范围：DN6～900（NPS 1/4 ～36），支持公制/英制双标准。

温度范围：-196℃至540℃，适应工况。

设计标准：遵循API 6D、ANSI B16.34、GB12237等规范，确保互换性与安全性。

密封试验：通过液密（1.8-7.0 MPa）与气密（0.5-0.7 MPa）测试，符合API 598标准。

材料与工艺

阀体材料：WCB（碳钢）、CF8（304不锈钢）、CF8M（316不锈钢）、钛合金等，适配不同介质。

密封材料：PTFE（聚四氟乙烯）、增强PTFE、金属堆焊（司太立合金），确保耐腐蚀与耐磨损。

防火设计：内置防火密封环，符合API 6FA标准，防止火灾时泄漏加剧。

应用优势

快速启闭：90°旋转即可完成动作，支持紧急切断。

密封可靠：密封力随介质压力增强，高压工况下性能稳定。

寿命长：固定球结构减少阀座变形，维护成本低。

多场景适配：从低温液化天然气到高温蒸汽，覆盖广泛介质需求。

美标法兰球阀性能参数:
1.公称通径:DN50-DN600(MM)
2.公称压力:1.0Mpa-42Mpa
3.适用温度:-30℃~425℃
4.适用介质:水、油、气、蒸汽、酸碱物
5.阀体材质:铸铁、铸钢、不锈钢
6.连接方式:法兰连接
7.传动方式:手动,蜗轮
8.设计标准:AP16D;ANSI B16.34
9.结构长度:AP16D;ANSI B16.10
10.试验检验:AP16D;AP1598

二、ANSI美标球阀 产品特点

适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等。
公称通径：DN 15-250 1/2"～10"

三、ANSI美标球阀 技术规范

四、ANSI美标球阀 试验压力

五、ANSI美标球阀主要零件材料

六、ANSI美标球阀主要外形连接尺寸ANSI美标球阀

球阀作为一种重要的流体控制设备，广泛应用于各种工业领域。然而，对于许多人来说，球阀的安装与使用可能并不十分清楚。本文旨在为大家提供一份详尽的球阀安装与使用指南，以确保您能够正确、高效地完成安装并安全地使用球阀。

◆ 安装前准备

在安装球阀之前，必须确保管道的同轴和密封面的平行，且两法兰密封面平行。管道应能承受球阀的重量，否则需配备适当的支撑。同时，要彻底吹扫阀前后管线，清除油污、焊渣及其他杂质。此外，还需核对球阀标志，确认其完好无损，并通过全开全闭测试来验证其工作状态。在拆除球阀两端连接法兰上的保护件后，应仔细检查阀孔并清洗，以确保阀座与球之间无任何微小颗粒异物，避免损伤阀座密封面。

◆ 球阀安装步骤

将球阀装上管线，注意球阀的任何一端都可装在上游端。对于手柄驱动的球阀，可以安装在管道上的任意位置。然而，如果球阀带有齿轮箱或气动装置，则应直立安装，即水平管道上且驱动装置位于上方。在安装过程中，需按照管路设计要求在阀法兰与管线法兰间装上密封垫，并确保法兰上的螺栓对称、逐次、均匀地拧紧。若采用气动驱动器，还需连接气动管线。

◆ 安装后检查

安装完成后，应操作驱动器多次启闭球阀，确保其灵活无滞涩。同时，需按照管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。

02球阀使用注意事项

◆ 注意操作事项

在使用球阀时，必须确认球阀上、下游管道已卸除压力，才能进行拆卸分解操作。清洗零件时应注意非金属零件不得长时间浸泡在清洗剂中。装配时需确保法兰上的螺栓对称、逐步、均匀地拧紧。此外，应选用与球阀中各部件及工作介质相容的清洗剂进行清洗。当工作介质为燃气时，可用汽油清洗金属零件，而非金属零件则用纯净水或酒精清洗。*后，在分解下来的单个球阀零件清洗时，应彻底去除粘附在壁面上的油脂、污垢等杂质。特别注意，在分解与再装配球阀时，务必谨慎，以免损坏任何零件的密封面，特别是非金属零件。

◆ 清洗与润滑脂注意事项

清洗完毕后，需等待清洗剂挥发（可用未浸清洗剂的绸布擦拭），随后立即进行装配。但请注意，不可长时间搁置，以防零件生锈或被灰尘污染。新购置的零件在装配前也必须彻底清洗，确保其洁净无瑕。

润滑脂的选择至关重要，它必须与球阀的金属材料、橡胶件、塑料件以及工作介质完全相容。例如，当工作介质为燃气时，可以考虑使用特221润滑脂。在装配过程中，应在密封件安装槽、橡胶密封件以及阀杆的密封面和摩擦面上均匀涂抹一层薄润滑脂。装配时必须确保零件表面及内腔无金属碎屑、纤维、油脂（除非特定使用）、灰尘及其它杂质或异物污染、粘附或停留。球阀的特点是结构简单、操作方便、密封性能好、使用寿命长等。但是，球阀的安装也是非常重要的，不正确的安装会影响其使用效果，甚至会造成安全事故。那么，球阀怎么安装呢？下面，我们来分享一些球阀安装的经验和技巧。

Q41F-ANSI美标法兰式球阀操作应用案例

一、球阀的安装位置

球阀的安装位置要根据流体管道的特点和流向来确定。一般情况下，球阀应该安装在水平管道上。如果球阀安装在垂直管道上，应该将球阀的阀杆朝上，以免阀芯被流体压在阀座上，导致球阀不能正常关闭。在球阀前后留有足够的空间，以方便球阀的操作和维护。

二、球阀的安装方法

球阀的安装方法有螺纹连接、法兰连接、对夹连接等。具体的安装方法要根据球阀的型号和管道的特点来确定。下面以球阀法兰连接为例，介绍球阀的安装步骤：

1.清洗球阀和管道，确保它们的表面干净，没有杂质和油污。

2.将球阀和管道的法兰分别对准，用法兰螺栓将它们紧密地连接起来，并逐个拧紧螺栓。

3.在球阀和管道之间的密封面上涂抹密封垫片，确保密封面的平整和密封性能。

4.将球阀的阀杆杆头与操作装置连接起来，以方便操作球阀。

5.检查球阀的安装是否符合要求，特别是检查法兰连接处是否紧密、密封性能是否良好。

三、球阀的使用注意事项

1.在球阀使用前，要检查球阀的阀体、阀杆、密封面等部位是否有损坏或松动，以球阀的正常使用。

2.在使用球阀时，应该先将球阀的阀杆旋转到全开或全关位置，再进行操作，以避免阀杆过度损坏。

3.在球阀使用过程中，如果发现球阀出现漏气、漏液等情况，要及时进行维修或更换，以球阀的正常使用。

4.球阀在使用过程中，应该避免频繁开关，以免对球阀的密封性能产生影响。

总之，球阀的安装是一个非常重要的环节，正确的安装能够球阀的正常使用，提高球阀的使用寿命。在安装球阀时，我们应该注意球阀的安装位置、安装方法和使用注意事项，以确保球阀的安全、可靠和高效。
