J48W法兰式针型截止阀选型分析

J48W法兰式针型截止阀选型分析

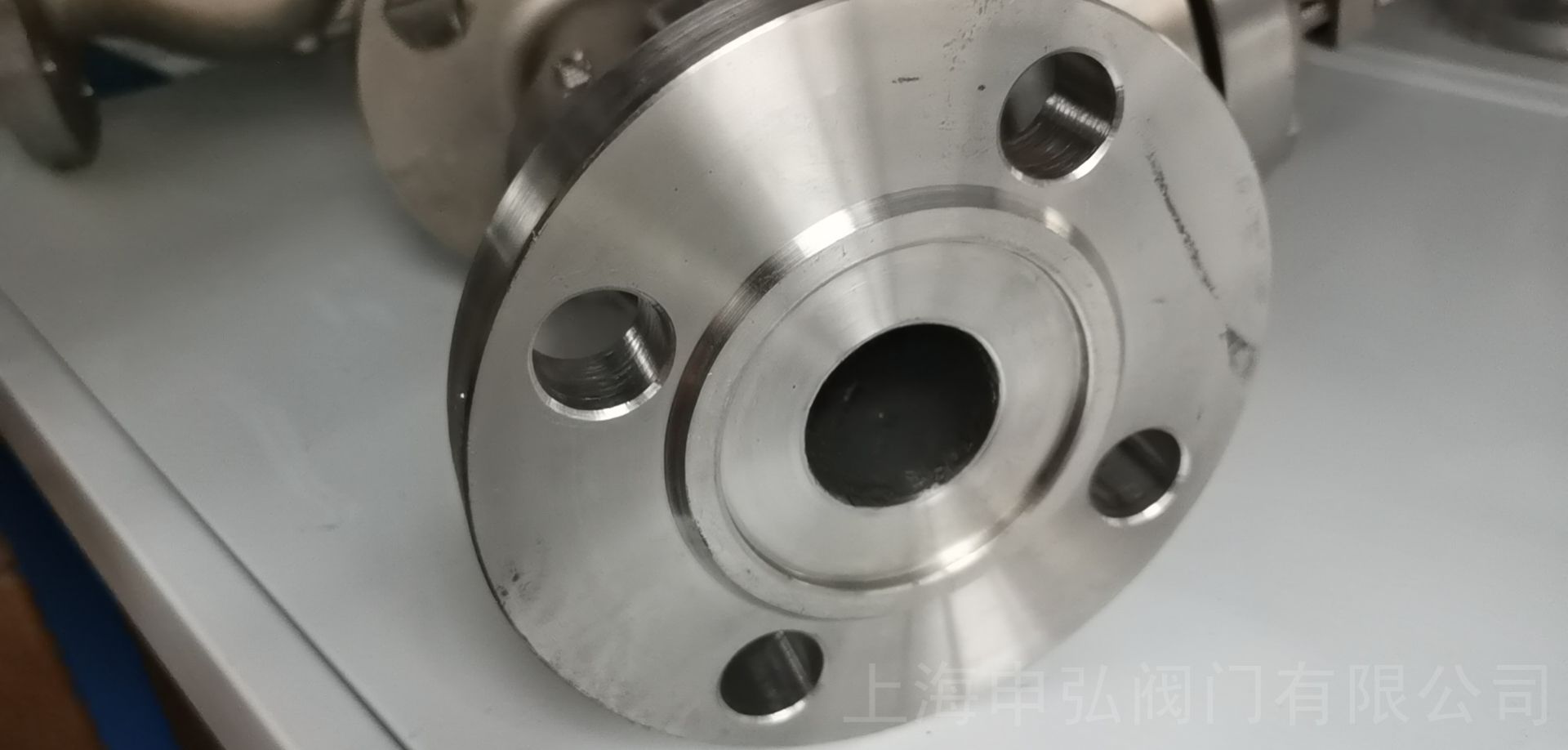

本发明的技术方案是:一种法兰式针型截止阀，主要包括阀体本体、开启手轮、三通中间接头、不锈钢管和法兰盘，其特征在于:所述开启手轮底端设有三通中间接头，所述三通中间接头上端与开启手轮底端固定连接；所述三通中间接头左右两端分别设有不锈钢管，所述不锈钢管与三通中间接头两端固定连接；所述两不锈钢管另一端分别设有一个法兰盘，所述两法兰盘分别与不锈钢管固定连接。针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。针型阀的阀芯就是一个很尖的圆锥体，象针一样插入阀座，由此得名。由J48W法兰式针型截止阀选型分析介绍一下针型阀是如何选用的呢？

1、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
2、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的针型阀。
3、成品油的输送管线和贮存设备，选用法兰连接的针型阀。
4、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的针型阀。
5、天然气、石油的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的针型阀;埋设在地上的，选择全通径焊接连接或法兰连接的球阀。
6、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V形开口的调节针型阀。
7、石化装置、城市供热系统、冶金系统、电力系统中的高温介质的管路系统或装置上，可选用金属对金属密封针型阀。
8、低温介质的管路系统和装置上，宜选用加上阀盖的低温针型阀。
9、炼油装置的催化裂化装置的管路系统上，可选用升降杆式针型阀。

进一步，所述开启手轮与三通中间接头内螺纹连接。

进一步，所述法兰盘与不锈钢管内螺纹连接。

J48W法兰式针型截止阀选型分析产品结构特点：

       1、有防尘阀帽和内外螺纹保护套；

        2、填料位于阀杆螺纹下端，可避免阀杆螺纹被腐蚀，填料亦可更换；

        3、阀座有固定销，以防震动松动；

        4、采用阀芯对阀体、阀盖对阀体点线式硬密封；

        5、具有倒密封结构。

J48W法兰式针型截止阀选型分析主要零件材料/Materials of main parts

针型阀是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀。仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。针型阀的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。由J48W法兰式针型截止阀选型分析总结一下针型阀安装注意事项。

1、针型阀安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
2、针型阀安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;试验持续的时间符合GB50243的要求。

本发明具有的优点和积极效果是:本发明结构简单，重量轻盈，便于携带，阀体本体为碳钢结构，可塑性强。是一种可以精确调整的阀门，用途较广，是仪表测量管路系统中重要组成部分，受压大,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封，针型阀形与压力表配合使用是比较合适，其功用是作开启或切断管道通路用。
