自力式减压阀在力聚股份应用

2022-11-08 16:40:34 来源：SH

自力式减压阀在力聚股份应用

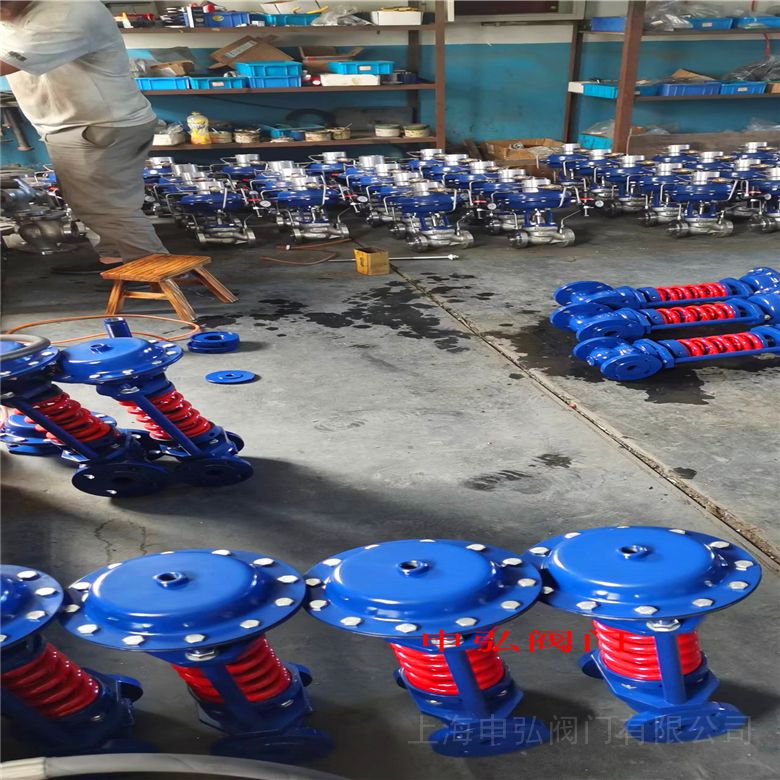

ZZY型自力式蒸汽减压阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽减压稳压或泄压稳压的自动控制。

本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、Ⅳ级和VI级三档；流量特性为快开；压力分段调节从15~2500kPa。　

自力式调压阀(气体减压阀)无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改弯两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，自力式压力控制阀广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。自力式调压阀(气体减压阀)有单座、套筒二种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64;阀体口径范围DN15～250;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。浙江力聚热能装备股份有限公司的前身为杭州力聚热水机有限公司公司成立后即专注于真空热水锅炉的研发生产，长期坚持“科学技术是生产力、成就大业”的经营理念，坚持研发高投入，目前已成为国内技术实力与规模的燃气锅炉生产企业之一。WCB水冷预混燃烧技术能高效抑制氮氧化物（NOx）的合成，实现超低氮排放（NOx＜30mg/m3），满足我国的超低氮排放标准。公司主要产品有：超低氮燃气热水锅炉、超低氮燃气蒸汽锅炉、超低氮燃气热管蒸汽机（免监检蒸汽锅炉）、电极相变热水及蒸汽锅炉。

公司取得了锅炉制造许可证、压力容器生产许可证，被评为国家高新技术企业、企业、工信部“专精特新小巨人”企业，是 “国家绿色工厂”。力聚长期秉承“以客户为本，追求全体员工物质和精神两方面幸福，为锅炉安全节能事业做贡献”的核心价值观，在全国各主要城市设有40个直属办事处，致力于为民用及工业用户提供更安全、更节能、更环保、更智能的供热系统解决方案。

序号

品名

型号及规格

单位

数量

单　价

（元）

金额

（元）

阀体材质及其它

减压阀

自力式蒸汽减压阀ZZYP-16C DN100 PN16

进口压力1.25MPA,出口压力0.4 MPA

介质蒸汽,控制阀后压力

台

碳钢阀体

内件不锈钢

自力式减压阀在力聚股份应用原理：

自力式调压阀(气体减压阀)在工业上广泛应用，是一种无需外来资源，只需要被测介质自力压力、温度或者流理的变化，设定预先的值就能自动调节的一种控制装置，这是一种节能型仪表，具有控制执行等多功能的仪表控制系统。它的种类可分为自力式压力调节阀，自力式微压差压调节阀，自力式温度调节阀，自力式蒸汽减压稳压阀。适用无供电供气又需自动控制的场合。自力式蒸汽减压阀因简单方便，维护量小，特别适用于现场无电无气的场合；因此在蒸汽减压的系统中得到了广泛的应用，见以下特点：

1、压力设定点可在压力调节范围内现场调节；

2、阀体部分与执行机构采用模块化设计，可根据现场要求变化更改执行机构或弹簧，实现压力调节范围在一定范围内快速更换；

3、自力式蒸汽减压阀一般采用波纹管作为压力平衡元件，阀前、后压力变化不影响阀芯的受力情况，大大加快阀门的响应速度，从而提高阀门的调节精度；

4、套筒平衡阀结构采用了自平衡型双密封面阀芯作为节流件，介质应清洁无颗粒，适用于压降较大，阀门口径较大，泄漏量要求不高的场合；

5、双座阀结构采用了自平衡型双密封面双座阀芯作为节流元件，适用于阀门口径较大的场合；

6、膜片式执行机构采用橡胶膜片作为压力检测元件，刚度小,灵敏度高，反应迅速，调节精度高，适用于控制压力≤0.6MPa；

7、活塞式执行机构采用气缸活塞作为压力检测元件，适用于控制设定值≥ 0.6MPa压力的场合；

8、波纹管执行机构采用波纹管作为压力检测元件，适用于高温等较恶劣工况的场合。

自力式减压阀在力聚股份应用特点：

◇　自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

◇　压力分段范围细且互相交叉，调节精度高。

◇　压力设定值在运行期间可连续设定。

◇　对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。

◇　橡胶膜片式检测，执行机构测精度高、动作灵敏。

◇　采用压力平衡机构，使调节阀反应灵敏。

自力式减压阀在力聚股份应用主要零件材料

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
	膜盖	A3、A4钢涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

三、自力式减压阀在力聚股份应用主要技术参数

公称通径DN（mm）		20	32	50	65	80	100	125	200
额定流量系数Kv
额定行程（mm）		8	10	14	20		25	40	50
允许压差（MPa）		2.5	2.0		1.6			1.0
公称压力（MPa）		1.6　4.0　6.4
流量特性		快开
压力调节范围（KPa）		15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800　780～900、880～1000、600～1500、1000～2500
调节精度（%）		±5
工作温度℃		液体≤120；气体≤80；带冷凝器和散热片≤350（适用于高温工况）
适用介质		执水、气体、蒸汽、低粘度介质
允许泄漏量	硬密封（L/h）	单座≤10-4×阀额定容量（IV级）；双座、套筒≤5×10-3阀额定容量（II级
允许泄漏量	软密封（ml/min）	0.15	0.30	0.45	0.60	0.90	1.7	4.0	6.75
减压比	*大	10
减压比	*小	1.25

四、自力式减压阀在力聚股份应用外形连接尺寸

采用自力式调压阀(气体减压阀)方案中应特别注意以下几个关键点，也是实际应用使用不当经常出现的问题：

序号	注意点	作用	使用不当产生后果问题
1	阀后应安装储气罐	可起到缓冲稳压的作用	当流量变化时，产生压力较大的波动现象。
2	减压阀后应安装过压保护装置	防止阀门被打坏	（即安全阀），防止因阀后流量接近为零而导致压力上升,对自力式蒸汽减压阀打坏现象。
3	安全阀的设定压力不可接近工作压力	防止安全阀起跳频繁	流量过小时，导致自力式压力调节阀趋向关闭，而产生安全阀起跳频繁。
4	因尽量减小自力式压力调节阀填料密封处的摩擦力，	防止因摩擦力过大而产生阀门反应滞后现象。	导致阀后安全阀起跳频繁或压力过低现象。
