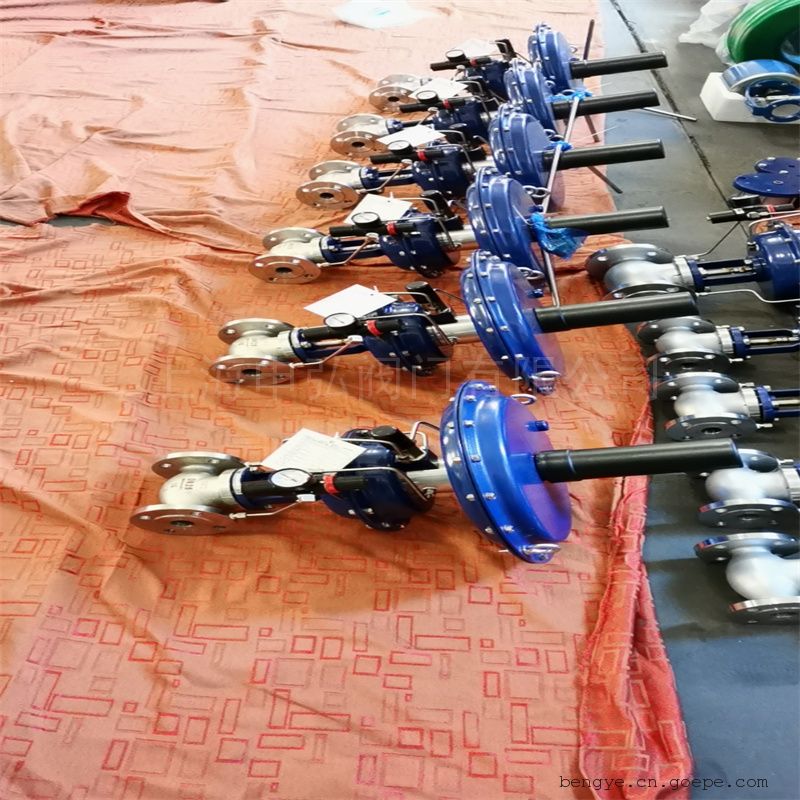

S30408不锈钢自力式氮封阀在环保化工储罐应用

S30408不锈钢自力式氮封阀在环保化工储罐应用

氮封阀的作用就是要当储罐液面下降压力降低时，向罐内补充氮气，当储罐液面上升压力增加时，停止补充氮气，同时被压缩的氮气从呼吸阀适量排出，从而始终保持罐内的氮气压力微量正压（压力一般在400~1000Pa之间）。只有这样才能做到既隔绝空气，又保证储罐不变形。主要由快速泄放阀和自力式微压调节阀，以及压力弹簧、指挥器、脉冲管等相关部件组成，主要用于保持容器顶部保护气体（一般为氮气)的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发，被氧化，以及容器的安全，特别适用于各类大型储罐的气封保护系统。

 储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。高密建滔化工有限公司办公室地址位于愿与社会各界同仁携手合作，谋求共同发展，继续为新老客户提供的产品和服务。我公司主要经营生产销售工业过氧化氢、盐酸、氯甲烷、三氯乙醛、氢气、氯气、烧碱、次氯酸钠、稀硫酸（78%）、稀硫酸（60%）。我公司与多家潍坊公司建立了长期稳定的合作关系，重信用、守合同、保证产品质量，赢得了广大客户的信任，公司全力跟随客户需求，不断进行产品创新和服务改进。 化工储罐产品由于钢网与聚乙烯为一体且钢网焊于钢体表面，使聚乙烯衬层难以脱离钢体表面，因而是一种极为优异的耐腐蚀产品。化工储罐产品内衬面平整、光滑、坚固，与传统的钢衬玻璃、钢衬橡胶相比，更具有良好的耐腐蚀、耐磨损、寿命长等优点。

S30408不锈钢自力式氮封阀在环保化工储罐应用环保化工储罐一共有六种划分方式：

1、按照大小分：50m3以上为大型化工储罐，多为立式储罐； 50m 3 以下的为小型储罐，多为卧式储罐。

2、按照形式分：有立式有卧式。

3、按照结构分：有有固顶的，有浮顶的，还有球形的。

4、按照用途分：有生产用的，还有存储用的。

5、按照油品分：有原油的，有燃油的，润滑油的，食用的，消防的。

6、按照位置分：有地上的有地下，还有半地下，还有海上和海底。

S30408不锈钢自力式氮封阀在环保化工储罐应用性能特点

1、无需外加能源，能在无电、无气的场合工作，既方便又节约能源，降低成本。

2、氮封装置供氮，泄氮压力设定方便，可在连续经营的条件下进行。

3、压力检测膜片有效面积大，设定弹簧刚度小、动作灵敏、装置工作平衡。

4、采用无填料设计，阀杆所受磨擦力小、反应迅速、控制精度高。

5、供氮装置采用指挥器操作，减压比可达100:1，减压效果好、控制精度高。

6、氮气压力设定范围广，低至0.5Kpa高至1000Kpa，比值达高；

7、调节调压力检测膜片有效面积大，设定弹簧刚度小，动作极灵敏。

自力式氮封阀特点：

自力式氮封阀具有节能、动作灵敏、运行可靠、操作与维修方便等特点，广泛应用于石油、化工等行业。自力式氮封阀无需外部能源，利用管道自身压力即可进行调节，能在无电、无气的场合工作，既方便又节约能源，降低成本。

S30408不锈钢自力式氮封阀在环保化工储罐应用主要技术参数

S30408不锈钢自力式氮封阀在环保化工储罐应用主要外形尺寸

S30408不锈钢自力式氮封阀在环保化工储罐应用工作原理：

当储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。当微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。

S30408不锈钢自力式氮封阀在环保化工储罐应用的选用说明：

　　氮封阀一般供氮压力在300-800KPa左右，氮封设定压力1KPa，泄氮压力3KPa，呼吸阀呼气压力5KPa，吸气-0.8kpa（注：供氮阀入口氮气压力必须≥300KPa；当低于300KPa时，供氮阀不起作用；当供氮阀入口压力为零时，供氮阀处于开启状态。供氮阀入口氮气压力必须≤1MPa，当氮气压力≥1MPa时，请在供氮阀前加装自力式减压阀进行减压。

　　罐顶呼吸阀仅起安全作用，是在主阀失灵，导致罐内压力过高或过低时，起到安全作用，在正常情况下不工作；

　　泄氮阀安装在罐顶，口径一般与进液阀口径一致；

　　氮封阀无需外加能源，利用被调介质自身能量为动力源，自动控制阀门介质流量，使阀后压力保持恒定的压力稳定装置。

是由供氮阀和泄氮阀两大部份组成。当罐内压力升高超过设定值时，供氮阀关闭，泄氮阀打开（罐顶未设呼吸阀或呼吸阀故障打不开），将罐内多余压力泄放。在储罐内压力降低时，泄氮阀处于关闭状态，供氮阀打开，向罐内注氮气。供氮阀阀前压力应在1.0Mpa以下，现场压力较高时，可在供氮阀前安装一只自力式压力调节阀将压力减至1.0 Mpa以下，以提高可靠性和使用效果。

　　氮封阀的供（泄）氮压力设定方便，可在连续生产的条件下进行。在设定压力范围内，如从100mm H20需调整到50mm H20，可通过调节供氮阀顶部的调节螺丝，改变弹簧的力，即可达到需要新设定的工艺值。泄氮阀的调整也是同理。呼吸阀在上述设定值调整好后，为避免呼吸阀启闭频繁，设定值应大于泄压设定置。
