电动调节阀用于调节介质的流量、压力和液位。根据系统的控制信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节控制，我们在选型过程中要注意明确电动调节阀在设备中的用途，确定好连接方式以及阀门的操作方式和尺寸等方面的问题，下面为大家具体介绍一下。
通过接收工业自动化控制系统的信号来驱动差压调节阀系列门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数，实现自动化的调节功能。此文章就电动调节阀选型问题，来跟大家探讨一下：

1. 在缓慢的生产过程中，当S> 0.4时，直线流量特性。
2. 快速的生产过程，如果对系统的动态过程不太了解，建议选择等百分比的流量特性。
3. 也可以根据以前的经验根据下表选择流量特性。
注意：ΔPn-表示正常流量阀两端的压差。
ΔPQun1-表示阀关闭的阀两端的压差。
4. 在要求大可调范围，管路系统压力损失大，阀门开度和压力差变化较大的场合，应选择等百分比流量特性。
5. 阀上的压差变化很小，给定值变化很小，过程的主要变量变化很小，并且S> 0.75控制对象，选择直线流量特性是适当的。
6. 快开特性：适用于两位动作的场合或当需要迅速获得调节阀的大流通能力的场合。当调节器必须设定在宽比例带时，其调节阀也可选用快开特性。
电动小流量调节阀设计选型的选型方法是什么？
1.明确电动调节阀在设备中的用途，确定阀门的工作环境，如管道中的介质、介质及周围环境的温度等；
2.确定螺纹、法兰等电动调节阀与管道的连接方式；
3.确定阀门的操作模式。一般来说，电动调节阀是电动的，但在其他安装条件下，应确定是电动的、气动的还是手动的还是其他的；
4.确定管道和电动调节阀本身的制造材料和工业，这与阀门的正常工作、不锈钢、铜、铸铁等有关；

确定电动小流量调节阀设计选型的尺寸等。

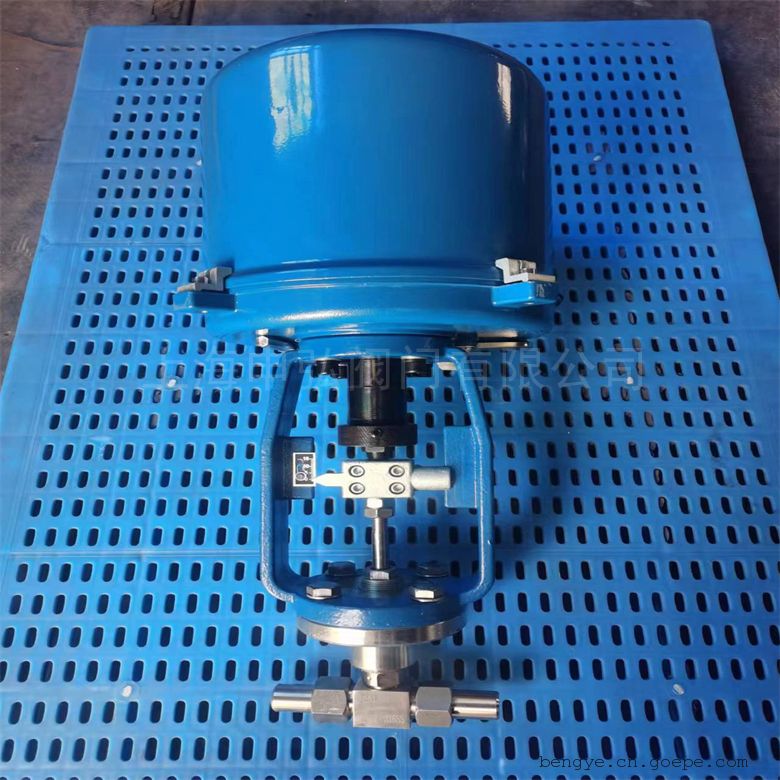

电动小流量调节阀是专门针对小流量调节而开发的小口径调节阀,可广泛控制各种气体、液体、蒸汽的流量,Kv值可至0.01。因而可应用在许多需准确控制微小流量的场合,如精细化工、食品添加剂、医药、电子等行业。
电动小流量调节阀调节阀亦可专门用于SCR/SNCR烟气脱硝系统,使用介质一般为20%浓度氨水或尿素,通过上位机的控制,经T-1000智能型电气转换器或电气阀门定位器输出的标准气源信号20-100KPa(即3-15PSI)或DC4-20mA模拟信号来准确控制阀门的开度,从而准确调节氨水或尿素的喷射量,以达到更高标准的烟气脱硝效率,符合烟气环保要求。

电动小流量调节阀设计选型

在工业系统的许多应用中,对常压下的少量物料或高压差下稍大的物料量都要求有的控制,这时计算的Cv值都是很小的,这可以用在产量*少的中间试验装置或用在把少量试剂添加到大量工艺流体的工业设备。在考虑使用这些小流量调节阀时,选用的准则和那些常规调节阀大不相同,例如:和调节阀串接的摩擦损失很小,也没有不利的泵压头特性,不要求有真正的等百分比特性。主要的设计问题是认真研究实际需要的流量范围。CV值越小就越成为理论值。它们作为流通能力的指标是有用的,但性和重复性却值得怀疑,因为在许多情况下,由于通过节流部分的流体可能是层流,也可能是层流和紊流的混合,这种混合流动随阀门行程的变化或流动调节而改变。
从设计观点上看,需要流体节流的实际尺寸确实很小,但许多小流量的应用涉及到高压差并伴随磨损的问题,这个事实就带来更多的难题。

对于少数严格的使用场合,可以利用锥形针或带铣槽的柱塞在孔中调节,孔径范围从1/8英寸到1/4英寸,这种类型的阀门行程约为1/2英寸,这种小流量阀内件在工厂应用时可安装在普通直通阀的阀体中,但可以显著减小阀体和执行机构两者的尺寸。这种调节阀重量轻、紧凑、很适用于实验装置的操作。
前面已经说过,当尺寸减小时,小流量调节阀内件的CV值的意义不大,幸而,在阀座孔得到很大的有效流量范围。除了阀行程可以调整之外,阀内件易于替换,而且,若用许多一样的阀门,维修几套阀内件的费用也不高,因为对一样的阀体,都是可以互换的。
用常规公式来计算所要求的CV值,然后为所用的特定阀门选用接近尺寸的阀内件,例如实际操作时这些阀内件太小,可以用简单地增加阀行程或者稍微修正阀芯的方法来提高流通能力。

如何调节电动小流量调节阀设计选型？
1.电动调节阀是工业自动化过程控制中重要的执行单元仪表。随着工业自动化程度的提高，它越来越多地应用于各种工业生产领域。调整通过4-20mA，或者1-5V电流信号调节开度，所谓的调节开度是阀位。通过调整阀位开度来调整流量，也可以控制压力的变化。电动调节阀通过接收工业自动控制系统的信号，驱动差压调节阀系列门改变阀芯与阀座之间的截面积，控制管道介质的流量、温度、压力等工艺参数，实现自动调节功能。
2.电动调节阀的电动执行机构为电子一体化结构，配备伺服放大器。调节阀系列输入控制信号和电源，可控制阀门开度，调节压力、流量、液位、温度等工作参数。电动调节阀适用于泄漏严格、阀门前后压差低、粘度一定的场合。调节阀广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。为了使调节阀在故障或维护过程中继续生产，调节阀应增加旁路管道。同时，应特别注意调节阀的安装位置是否符合工艺要求。
