D671X气动对夹式软密封蝶阀技术规范

D671X气动对夹式软密封蝶阀技术规范

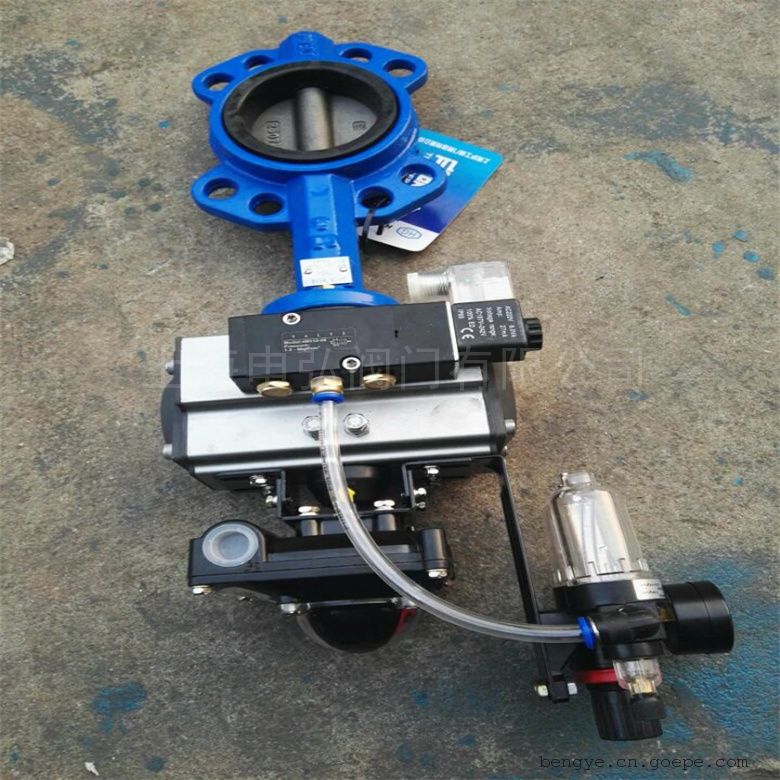

该产品由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃，弱腐蚀或洁净度有一定要求工况，具有越关越紧的密封功能，密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。蝶板采用框架结构，强度高，过流面积大，流阻小。整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。D671X气动对夹式蝶阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。本阀结构独特，操作灵活，省力，方便。

D671X气动对夹式软密封蝶阀技术规范 结构特点

D671X气动对夹式蝶阀采用对夹板式结构，主要由阀体，阀板，阀轴，阀座及传动装置组成，结构简单紧凑，小巧轻便，运输，安装，拆卸方便；90的启闭，开关迅速，操作扭矩小，省力轻巧；密封性能好，使用寿命长，可达到零泄露；其流量特性近似于直线，调节性能好。阀门为橡胶密封，关闭时蝶板和阀座密封性能良好，双向密封性能优良，扭矩值小，阀门在工作压力下保持，且蝶板与阀座密封之间的磨擦小。D671X气动对夹式蝶阀由阀轴驱动阀板，阀板做90°转动。蝶板启闭灵活，无卡涩、跳动现象，扭矩小。在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
二、D671X气动对夹式软密封蝶阀技术规范采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

三、D671X气动对夹式软密封蝶阀技术规范　执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
四、D671X气动对夹式软密封蝶阀技术规范　附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

二、D671X气动对夹式软密封蝶阀技术规范 主要技术参数

1、阀体

2、阀内件

阀板形式

流量特性

2、执行机构

执行器型号

供气压力

气源接口

环境温度

作用形式

可配附件

三、气动软密封蝶阀 主要性能指标

公称通径

DN（mm）

50～1000

四、D671X气动对夹式软密封蝶阀技术规范 零件材料

零件名称

主要材料

D671X气动对夹式软密封蝶阀技术规范安装与维护如下：

1、在安装时，阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀，开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
5、蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为 0°~90° 之间，旋转到 90° 时，阀门则牌全开状态。
6、如果要求气动蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
7、常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
8、气动蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为 0°~90° 之间，旋转到 90° 时，阀门则牌全开状态。

蝶阀可分为气动蝶阀、电动蝶阀、手动蝶阀等，蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。其中我们来讲讲这个气动蝶阀如何快速选型。气动蝶阀由气动执行器和蝶阀组成。气动蝶阀采用圆形蝶板与阀门旋转，实现开启和关闭性能。提供操作的气动阀主要用作截止阀。调整或使用分段阀。
气动蝶阀安装调试方法及注意事项：
先用外力关闭阀门。即顺时针转动阀轴，直至阀板与阀座密封接触。同时，保持气缸关闭（即气缸轴上的小凹槽与气缸体垂直；如果顺时针转动阀门关闭阀门）并将气缸连接到阀门（安装方向平行）或者，确保螺丝孔对齐（垂直于阀体）没有太大的偏差。如果没有对齐，请在拧紧螺钉之前稍微旋转气缸体。

气动蝶阀调试，首先检查阀门配件、电磁阀、消音器等是否安装。如果不完整，请勿调试。正常供气压力为0.6MPA±0.05MPA。确保没有碎屑。操作前安装在阀体内的阀板上，一次试运行时手动操作电磁阀手动按钮（手动操作时电磁阀线圈关闭，则手动操作有效。在电子的情况下控制 操作和手动设置为0位，电控操作有效，0位为关阀，1位为开阀，即通电时阀门开启。断电时阀门关闭，断电时阀门打开，您可以将其旋转180度以安装电磁阀线圈）并检查阀门的运行状态。

在调试操作过程中，发现阀门在开阀的起始位置非常缓慢，但动作后非常快。在这种情况下，阀门关闭得太紧。需要减少的是气缸行程（更换气缸两端的行程调整螺钉必须同时向内调整。调整时，将阀门移到打开位置，关闭气源，然后调整），调节阀门开合方便，不漏气。消声器是一种可调节的消声器，可以调节阀门的开/关速度。消声器应调节到适合阀门开启和关闭速度的开度。如果调整太小，阀门可能无法工作。
