全铜比例式丝扣减压阀在住宅楼给水应用

全铜比例式丝扣减压阀在住宅楼给水应用

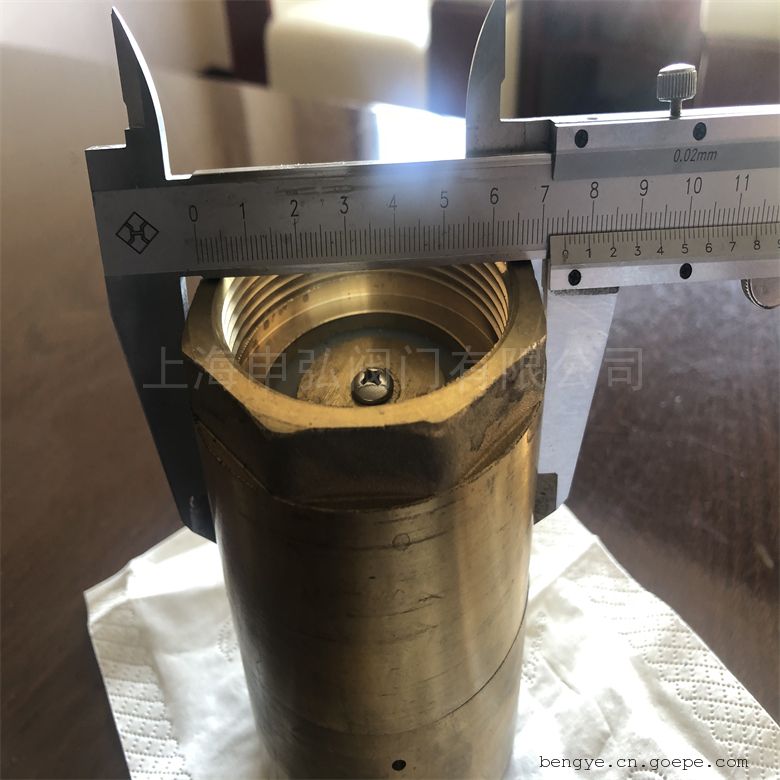

全铜比例式减压阀主要由阀体、进口压盖、活塞、出口压盖及O型圈、密封垫等零件组成。该阀是利用阀内浮动活塞两端不同的截面积压力差从而改变进水与出水的压力状况，达到减压目的。该产品结构严谨、新颖、运行流畅、体形轻巧、便于安装、减压比例稳定，即减“动压"又减“静压"，材料采用全铜或不锈钢，适用于清洁水和海水，不怕结垢和锈蚀。  全铜比例式减压阀和不锈钢比例式减压阀主要结构由阀体、进口压盖、活塞、出口压盖及O型圈、密封垫等零件组成。不锈钢或全铜比例式减压阀是利用阀内浮动活塞两

1.比例式减压阀型号字母代号有：YB13X-10型、YB43X-16型。YB13X-10，表示压力等级是1.0MPa，螺纹的连接方式；YB43X-16型，表示压力等级是1.6MPa，法兰的连接。

 2.比例式减压阀，根据它的这个产品名子，我们一开始就知道了，按照的比例减压的减压阀。那就有按着几比几来分型号的，常用的比例型号有：2比1、3比1。像其他比值3比2，这样的比例是需要定制生产的。 2比1、3比1，这个样的比值怎样理解？2比1就是当管道安装这了比例式减压阀后，阀后的压力会成为阀前压力的2分之一的压力。同样3比1也是这样理解的。比例式减压阀的特点、优势就是不用现场调节就可以直接使用，实现固定比例的减压。

 3.比例式减压阀型号，按着口径来分：DN15mm、DN20mm、DN25mm、DN32mm、DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN150mm。这10种口径。

 例式减压阀型号尺寸是多少？尺寸口径是DN15，通常使用量较多的小口径尺寸是DN20mm。

全铜比例式丝扣减压阀在住宅楼给水应用

     当在阀后管网上无用水时阀门关闭，阀前后压力比是定值；当阀后管网启用消火栓或喷头喷水时，阀前压力大于阀后压力，推动活塞后移比例式减压阀打开，阀后管网压力随流量的增加而降低（符合流量-压力特性曲线），直至达到平衡位置，活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高，比例式减压阀活塞失去平衡状态而前移，比例式减压阀关闭。一般选择比例式减压阀是使设计流量在流量-压力特性曲线的直线段上，这样阀后压力与阀前压力仍呈比例关系。

　　1 住宅楼给水系统的组成和分类

　　1.1 住宅楼给水系统的组成 住宅楼给水系统是为建筑内部的生活、生产和消防提供安全供水一系列工程设施的组合。它与室外给水系统以建筑给水系统引入管上的阀门井或水表井为界。典型的住宅楼给水系统由下列几部分组成。①水源：它来自市政给水管网或自备水源等。②管网：建筑内的给水管网由水平或垂直干管、立管、横支管以及介于建筑小区给水管网和建筑内部管网之间的引入管等组成。③水表节点：指引入管上装设的水表及前后设置的阀门、泄水阀等装置的总称。

　　1.2 住宅楼给水系统的分类

　　1.2.1 生活给水系统 为民用、公共建筑和工业企业建筑内的应用、烹调、洗涤、淋浴等生活方面所设的供水系统称生活给水系统。该系统除满足需求的水量和水压外，其水质必须符合国家生活引用卫生标准。

　　






2 住宅楼排水系统的组成和分类

　　2.1 住宅楼排水系统的分类 住宅楼排水系统，其任务是将人们生活或生产过程中使用过的水收集起来，有时经过必要的处理，并及时排到室外排水系统。建筑排水系统按其所接纳的污水、废水的性质不同，可分为三类。①生活排水系统接纳并排除建筑物内的粪便污水和洗涤废水。②雨水排水系统是接纳排除建筑物屋面、墙面、窗井等雨雪水的排水系统。③工业废水系统，工业废水是生产过程中排出的污废水的总称。

　　2.2 住宅楼排水系统的组成 住宅楼排水系统一般由以下几个部分组成：

①卫生器具。

②排水管系：由器具排水管、有一定坡度的横支管、立管、埋设在地下的总干管和排至室外的排出管等组成。

③通气管系：建筑排水系统内的流体是水气两相通，为防止因气体波动而造成的水封破坏，导致有毒或有害气体进入室内，需要设置通气管系。

④清通设备：清通设备是排水管系中为疏通管道而设置的配件和构筑物。

⑤提升设备：住宅楼的地下室的污废水不能自流排入市政排水系统时，须设污废水提升设备，其作用是将污废水从低处提升到高处。

⑥污水局部处理构筑物：当建筑物的污水未经处理不允许直接排入市政排水管网或水体时，须设置污水局部处理构筑物。

二、全铜比例式丝扣减压阀在住宅楼给水应用主要技术参数：

全铜比例式丝扣减压阀在住宅楼给水应用各型号的连接方式有哪些？

 比例式减压阀各型号的连接方式只分为两种：法兰连接和螺纹丝扣连接共这两种。DN15mm、DN20mm、DN25mm、DN32mm、DN40mm、DN50mm，这6种有螺纹丝扣连接形式；DN40mm、DN50mm、DN65mm、DN80mm、DN100mm、DN150mm，这6种是法兰连接。

随着住宅建筑标准的不断提高，给排水问题有待进一步探讨，进一步优化，本文谈的仅是笔者在实际工作中遇到的若干问题和认识，敬请广大技术人员指正。阀门利用阀体内部活塞两端截面积不同产生的压力差，改变阀后的压力达到减压的目的，比例准确，工作平稳，寿命长，适用温度高，既可减动压，又可减静压，水平、垂直安装均可。

       比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。 该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。比例式减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据要求设计特殊比例的减压阀。
