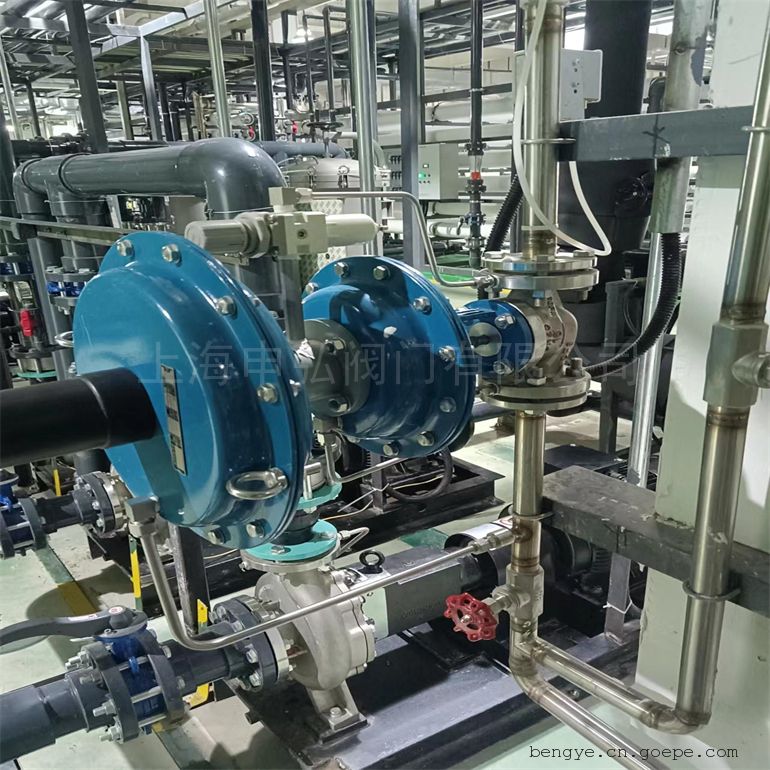

半导体超纯水氮封装置应用案例

半导体超纯水氮封装置应用案例

氮封装置主要用于储罐顶部，来维持储罐的微正压，隔离物料与外界的接触，减少物料的挥发和浪费，保护储罐安全。目前，市面上氮封装置产品薄膜头水平置，无力臂结构，薄膜头与阀杆直接作用，薄膜头体积大，不紧凑，影响使用效果。超纯水氮封水箱的运行原理可以分为两个方面：过滤和氮气保护。半导体(semiconductor)，指常温下导电性能介于导体与绝缘体之间的材料。半导体材料很多，按化学成分可分为元素半导体和化合物半导体两大类。锗和硅是元素半导体;化合物半导体包括Ⅲ-Ⅴ族化合物：砷化镓、磷化镓等;Ⅱ-Ⅵ族化合物：硫化镉、硫化锌等;氧化物：锰、铬、铁、铜的氧化物，以及由Ⅲ-Ⅴ族化合物和Ⅱ-Ⅵ族化合物组成的固溶体：镓铝砷、镓砷磷等。除上述晶态半导体外，还有非晶态的玻璃半导体、有机半导体等。

为满足用户需要，达到符合标准的水质，尽可能地减少各级的污染，延长设备的使用寿命、降低操作人员的维护工作量。在工艺设计上，取达到国家自来水标准的水为源水，再设有介质过滤器，活性碳过滤器，钠离子软化器、精密过滤器等预处理系统、RO反渗透主机系统、离子交换混床系统(EDI电除盐系统)等。 系统中水箱均设有液位控制系统、水泵均设有压力保护装置、在线水质检测控制仪表、电气采用PLC可编程控制器，真正做到了无人职守，同时在工艺选材上采用推荐和客户要求相统一的方法，使设备与其它同类产品相比较,具有更高的性价比和设备可靠性纯水设备

首先，超纯水氮封水箱通过一系列的过滤器和除氧设备将存储在箱内的水分子净化佳的纯度。其中，过滤器可以去除微粒和大分子杂质，而除氧设备可以去除水分子中的溶解氧，从而保证水分子的纯度。
其次，超纯水氮封水箱会在箱体内注入氮气，形成惰性气氛。这种氮气保护可以有效地防止物质受到空气、水分或其他不纯杂质的污染和氧化。同时，氮气也可以保持箱内的压力稳定，确保箱内物质的安全储存。

半导体超纯水氮封装置应用案例特点
1、氮封装置的供（泄）氮压力设定方便，且可在连续生产的条件下进行；
2、氮气压力设定范围广，低至0.5Kpa（50mm.w.c）,高至Kpa，比值达132倍，压力检测膜片有效面积大，设定弹簧刚度小，动作极灵敏。
3、调整：
（1）供氮压力调整：在ZZV型微压调节阀压力调节范围内选定一设定值如1Kpa（100mm.w.c）,通过调节调整螺丝2以改变弹簧3的预压缩（拉伸）量来达到；
（2）泄氮压力调整：在ZZDQ快速泄放阀在的压力控制器部分，通过调整座3，改变弹簧4预压缩量达到。一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力值，如2Kpa（200mm.w.c）；
（3）呼吸阀高定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。

半导体超纯水氮封装置应用案例技术参数











半导体超纯水氮封装置应用案例技术实现要素：
本发明的目的在于提供一种自力式氮封阀，以解决上述背景技术中提出的问题。与现有技术相比，本发明的有益效果：

1、该自力式氮封阀中，通过阀体的进气腔和连接腔的气压变化，带动膜片的形变和运动，进而通过膜片带动推杆运动，在通过推杆和驱动杆的传动运动实现阀杆的调节，进而完成阀体的自力式调节。
2、该自力式氮封阀中，膜片直立式安装在气动执行器内部，节省气动执行器内部空间的占用面积。
3、该自力式氮封阀中，当驱动杆的连接杆向左推动，连接柄沿着转轴顺时针转动，使得带有阀杆一侧的连接柄向上翘动，当驱动杆的连接杆向右推动，连接柄沿着转轴逆时针转动，使得带有阀杆一侧的连接柄向下压动，驱动杆采用长立臂设计，输出推力大，便于控制阀杆运动，提高传动的工作效率。
　　超纯水氮封水箱是在密封水箱注入一定量的氮气，水箱的氮气压不超80千帕，可以防止其他物质如二氧化碳溶入水中而影响水质，从而保证水箱免受二次污染，导致水质下降。

半导体超纯水氮封装置应用案例处理与空气接触的超纯水:
　　1.氮封水箱充氮法:即在水箱水面充入氮气，以保持箱内适当的正压，防止大气与箱内水面接触。
　　2.薄膜袋法：即在一个水箱内设置袋状薄膜覆盖于水面上，薄膜袋随水位进行升降，减少以及水面与空气通过接触建筑面积。
　　3.浮顶法：即整板浮顶采用轻材料轻水浮在水面，浮顶之间的间隙为轻弹性材料(如海绵、泡沫塑料等。覆盖浮顶和箱体)，浮顶随水面起落。从而减少了空气和水面之间的接触机会。

在上述三种方法中，氮封水箱是比较的常见，实施方式简单，效果也很不错的处理。纯水设备，实验室纯水设备，南通水处理设备，南通去离子水设备。医院用水处理设备，医用GMP纯化水设备。  总的来说，超纯水氮封水箱的运行原理就是通过密封、净化和氮气保护等多种手段，保证箱内存储的物质处于绝对纯净和安全的状态。
