ZZDX自力式泄氮阀操作应用案例

2025-04-10 13:50:25 来源：SH

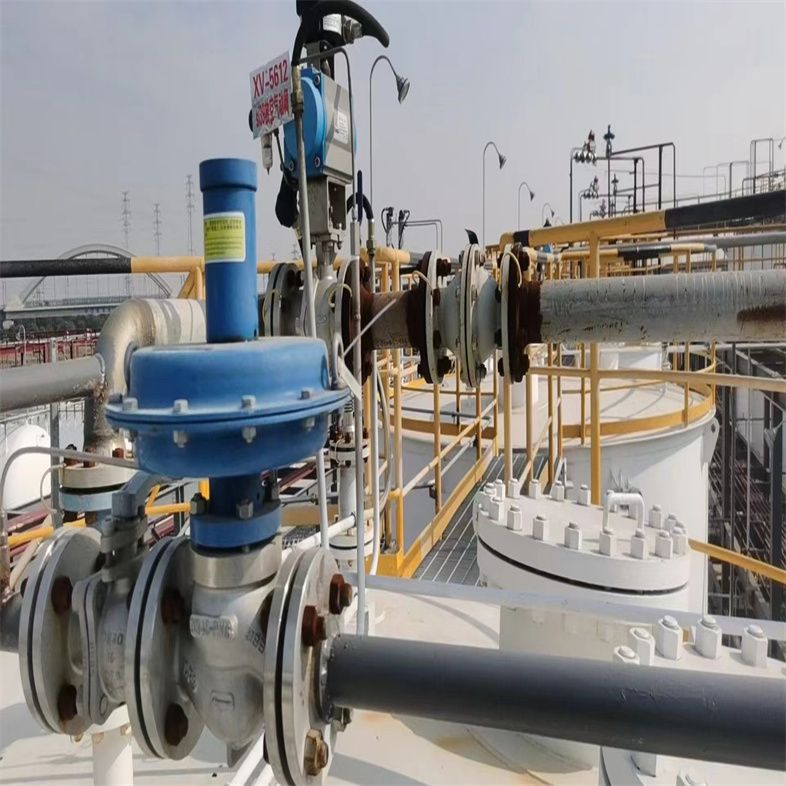

ZZDX自力式泄氮阀操作应用案例

自力式泄氮阀是一种用于控制和调节气体流量的装置，主要用于泄放过高压力的氮气。它的工作原理是通过气体压力的作用，使阀门打开或关闭，以达到控制气体流量的目的。下面将详细介绍自力式泄氮阀的工作原理、标准、原理、特点以及相关说明。

一、自力式泄氮阀工作原理

自力式泄氮阀的工作原理基于气体压力的作用。当氮气压力超过设定的阀门开启压力时，阀门会自动打开，将氮气泄放出去，以降低系统的压力。当氮气压力降低到设定的阀门关闭压力时，阀门会自动关闭，停止氮气的泄放。无需外加能源，利用被控介质自身能量作为动力源，引入调压阀的指挥器以控制主阀阀芯位置来改变截流面积，从而达到改变调压阀介质流量，使阀后压力稳定。压力设定在指挥器上通过调节弹簧实现，因而方便、快捷、省力省时，可在运行状态下连续设定，且结构简单，维护工作量小。减压比≤4000:1,控制精度高；动作灵敏，密封性好；广泛应用于各种工业设备中气体减压稳压的自动控制，特别适用于储罐的氮封系统；截止阀作为附件，阀门在工作前关闭此截止阀，以防止超压力和杂质进入执行机构，以保护执行机构内的膜片和密封件，及超压力而产生阀门整体打坏现象。

ZZDX自力式泄氮阀操作应用案例特点：

1、压力设定在指挥器上实现，因而方便、快捷、省力省时且可在运行状态下连续设定；

2、控制度比ZPL610型自力式高1倍左右，故适合在控制度高的场合使用；

3、对同一台阀而言，调节范围比ZPL610型自力式广；

4、反应特别灵敏，的压力(如50mm水柱的压力)或的压力变化都可以感知出来;

5、减压比特别大，例如阀前0.8MPa，阀后50mm H2O，压差比达1600。

二、ZZDX自力式泄氮阀操作应用案例标准

自力式泄氮阀的标准主要包括以下几个方面：

1. 设计标准：自力式泄氮阀的设计应符合相关的国家标准和行业标准，如GB、ISO、ANSI等。

2. 材料标准：自力式泄氮阀的主要材料应符合相关的标准，如阀体、阀盖、阀门材料等。

3. 尺寸标准：自力式泄氮阀的尺寸应符合相关的标准，以便与其他设备进行连接和安装。

4. 测试标准：自力式泄氮阀应经过严格的测试，以确保其性能和可靠性符合标准要求。

三、ZZDX自力式泄氮阀操作应用案例原理

自力式泄氮阀的原理主要包括以下几个方面：

1. 气体压力作用：自力式泄氮阀通过气体压力的作用来控制阀门的开启和关闭。当气体压力超过设定的阀门开启压力时，阀门会自动打开；当气体压力降低到设定的阀门关闭压力时，阀门会自动关闭。

2. 弹簧力作用：自力式泄氮阀内部通常设置有弹簧，用于控制阀门的关闭。当气体压力降低到设定的阀门关闭压力时，弹簧会使阀门关闭，停止气体的泄放。

3. 流体力学原理：自力式泄氮阀的设计考虑了流体力学原理，以确保气体能够顺利地通过阀门，并且阀门的开启和关闭不会产生过大的压力损失。

四、ZZDX自力式泄氮阀操作应用案例特点

自力式泄氮阀具有以下几个特点：

1. 自动控制：自力式泄氮阀能够根据气体压力的变化自动控制阀门的开启和关闭，无需外部电源或人工干预。

2. 简单可靠：自力式泄氮阀的结构相对简单，由于没有复杂的控制系统，因此具有较高的可靠性和稳定性。

3. 节能环保：自力式泄氮阀能够根据实际需要控制气体的流量，避免过量泄放气体，从而节约能源并减少对环境的影响。

4. 适用范围广：自力式泄氮阀适用于各种气体的控制和调节，包括氮气、氧气、氢气等。

ZZDX自力式泄氮阀操作应用案例技术参数：

公称通径 DN(mm)	20			25	40		50	80		100	150
阀座直径 (mm)	6	15	20	25	32	40	50	65	80	100	125	150
额定流量系数 KV	3.2	5	8	10	20	32	50	80	100	160	250	400
压力调节范围 Kpa	0.5~7 5~20 15~50 30~150
公称压力 PN(MPa)	1.0 1.6
被调介质温度 ( ℃ )	-20~90
流量特性	快开
调节精度 (%)	≤ 3
执行机构薄膜有效面积 (cm 2 ）	200				280				400
允许泄漏量	符合 ANSIB16.104-1976 IV 级

ZZDX自力式泄氮阀操作应用案例规格重量：

◆ZZDX自力式泄氮阀操作应用案例外形尺寸

公称通径 (DN)	20	25	32	40	50	65	80	100	125	150
法兰端面距 (L)	150	160	180	200	230	290	310	350	400	480
H	610	610	630	630	640	710	720	730	800	930
H1	330	330	350	350	360	430	440	450	520	650
φ	310								400
D	105	115	140	150	165	185	200	220	250	285
D 1	75	85	100	110	125	145	160	180	210	240
D 2	56	65	76	84	99	118	132	156	184	211
n-d	4-14		4-18				8-18			8-22

五、ZZDX自力式泄氮阀操作应用案例介绍说明

自力式泄氮阀是一种常用的气体控制装置，广泛应用于各种工业领域。它通过自动控制气体的流量，实现对系统压力的控制和调节，从而保证系统的安全运行。

自力式泄氮阀的工作原理基于气体压力的作用，当气体压力超过设定的阀门开启压力时，阀门会自动打开，将气体泄放出去，以降低系统的压力。当气体压力降低到设定的阀门关闭压力时，阀门会自动关闭，停止气体的泄放。这种自动控制的特点使得自力式泄氮阀能够适应不同压力范围的气体控制需求。

自力式泄氮阀具有简单可靠、节能环保、适用范围广等特点。由于其结构相对简单，没有复杂的控制系统，因此具有较高的可靠性和稳定性。同时，自力式泄氮阀能够根据实际需要控制气体的流量，避免过量泄放气体，从而节约能源并减少对环境的影响。此外，自力式泄氮阀适用于各种气体的控制和调节，包括氮气、氧气、氢气、氦气、氩气等。

总之，自力式泄氮阀是一种简单可靠、节能环保的气体控制装置，通过自动控制气体的流量，实现对系统压力的控制和调节。它的工作原理基于气体压力的作用，具有自动控制、简单可靠、节能环保、适用范围广等特点。在各种工业领域中，自力式泄氮阀发挥着重要的作用，保证了系统的安全运行。
