    Y42X出水压力可调式减压阀选型指南

    2025-04-27 17:10:10  来源:SH

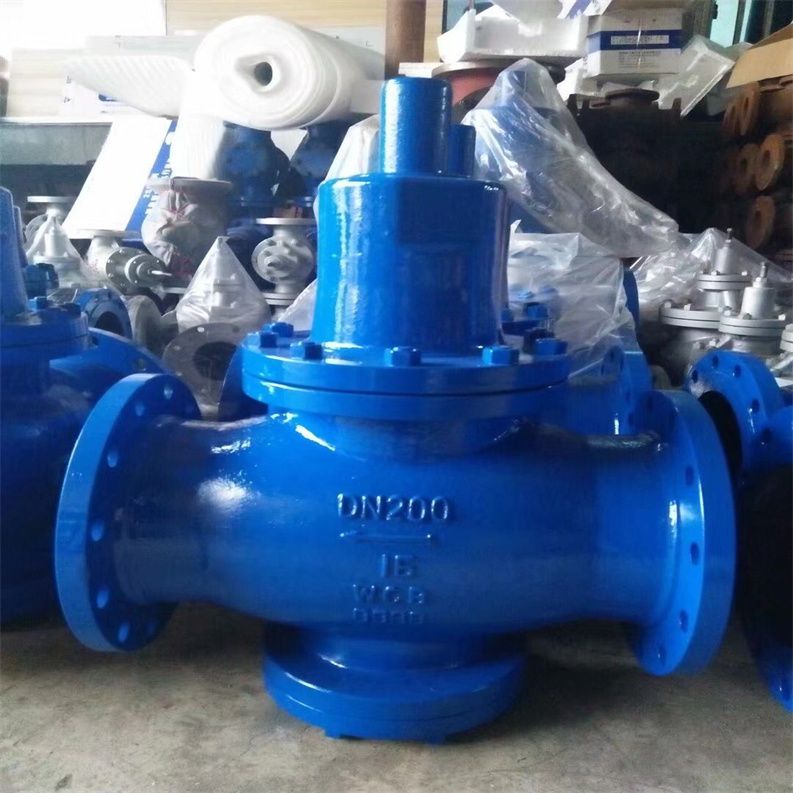

    Y42X出水压力可调式减压阀选型指南产品概览
    可调式减压阀由主阀、角型针阀、球阀、钢管、压力表及减压导阀等多重组件精心构成。其核心功能在于将流经的水精准地划分为压力不同的上下游,确保按照用户预设的压力值(*高不超过源压力的7/8)稳定地向下游供水。特别值得一提的是,其供水压力的稳定性,不受进口压力波动和出口流量变化的影响,完全由减压导阀进行精确控制。这种设计不仅优化了同一系统内各个区域的压力分布,还能替代传统的分区供水方式,从而显著降低工程成本,提升建筑空间利用率,并有效提高用水效率。可调式减压阀广泛应用于工矿、消防以及生活给/排水等系统的管网中。

    1. Y42X出水压力可调式减压阀选型指南产品特点概览

    可调式减压阀以其独特的设计和出色的性能,在众多阀门产品中脱颖而出。其核心特点包括精确的减压控制、稳定的供水压力、以及广泛的适用性。此外,该减压阀还具有结构紧凑、操作简便、耐用可靠等优点,使其在工矿、消防以及生活给/排水等系统中发挥着至关重要的作用。减压阀技术领域,具体是涉及一种出水压力可调式减压阀,包括调节阀盖,阀芯,通孔和阀体,所述阀体内部滑动设置有阀芯,所述阀芯的底部与阀体的交接处存在水通过的流道,所述阀芯上下移动能够调节水的压力,所述阀体上开设有供水流入至阀体上部空腔中的通孔,水从通孔流入至阀体上部的空腔将阀芯向上顶用于维持水压的平衡,本发明在阀体中开设有通孔,当水流在阀体中流动时,由于水流的前后压差,一部分水经过通孔将阀芯向上顶,直至水流趋于平衡,当水流经过阀体后,不仅能起到了的减压作用,还会使减压后的水流在流动中保持平稳.

    1. 操作简便:本阀的调整操作极为便捷,其调整范围广泛,可适应1/8至6/8源压力(供给压力)的任意定位需求。

    2. 性能稳定:减压阀展现出卓越的性能,其设定的压力值不会受到上游压力或下游流量变化的影响,始终保持稳定。

    3. 动作灵敏:阀门的补给速度和时间均可灵活调整,确保动作既灵敏又平稳,满足各种应用需求。

    4. 耐用可靠:采用薄膜隔离技术,结构可靠且无易损件,大大延长了使用寿命。

    5. 安装灵活:外形设计紧凑且体积小巧,可适用于任何角度的安装需求。

    接下来,我们将提供减压阀的安装示意图,以便您更直观地了解其安装方式。

     可调式减压阀如何调节是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。从流体力学的观点看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。然后依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定。

    Y42X出水压力可调式减压阀选型指南工作原理

      作用原理是减压阀靠阀内流道对水流的局部阻力降低水压,水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。定比减压原理是利用阀体中浮动活塞的水压比控制,进出口端减压比与进出口侧活塞面积比成反比。这种减压阀工作平稳无振动;阀体内无弹簧,故无弹簧锈蚀、金属疲劳失效之虑;密封性能良好不渗漏,因而既减动压(水流动时)又减静压(流量为0时);特别是在减压的同时不影响水流量。

      减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,并在阀体内或阀后喷入冷却水,将介质的温度降低,这种阀门称为减压减温阀,在进口压力不断变化的情况下,保持出口压力和温度值在一定的范围内。

    Y42X出水压力可调式减压阀选型指南常见故障有哪些

      (1)出口压力几乎等于进口压力,不减压

      这一故障现象表现为:减压阀进出口压力接近相等,而且出口压力不随调压手柄的旋转调节而变化。产生原因和排除方法如下。

      ①因主阀芯上或阀体孔沉割槽棱边上有毛刺或者主阀芯与阀体孔之间的间隙里卡有污物,或者因主阀芯或阀孔形位公差超差,产生液压卡紧,将主阀芯卡死在zui大开度(max)的位置上,由于开口大,油液不减压。此时可根据上述情况分别采取去毛刺、清洗和修复阀孔和阀芯精度的方法予以排除。

      ②因主阀芯与阀孔配合过紧,或装配时拉毛阀孔或阀芯,将阀芯卡死在zui大开度位置上,此时可选配合理的间隙。减压阀配合间隙一般为0、 007~0、 015mm,配前可适当研磨阀孔,再配阀芯。

      ③主阀芯短阻尼孔或阀座孔堵塞,失去了自动调节机能,主阀弹簧力将主阀推往zui大开度,变成直通无阻,进口压力等于出口压力。可用φ1、 Omm钢丝或用压缩空气吹通阻尼孔,并进行清洗再装配。

      ④对减压阀带阻尼孔的阻尼件是压入主阀芯内的,使用中有可能因过盈量不够而冲出。冲出后,使进油腔与出油腔压力相等(无阻尼),而阀芯上下受力面积相等,但出油腔有一弹簧,所以主阀芯总是处于zui大开度的位置,使出口压力等于入口压力。此时需重新加工外径稍大的阻尼件并重新压入主阀芯。

      ⑤减压阀出厂时泄油孔是用油塞堵住的。当此油塞未拧出而使用时,使主阀芯上腔(弹簧腔)困油,导致主阀芯处于zui大开度而不减压。减压阀与此相同。J型板式阀如果设计安装板时未使L口连通油池也会出现此现象。

      ⑥对减压阀拆修时很容易将阀盖装错方向(错90°或180°),使外泄油口堵死,无法排油,造成同上的困油现象,使主阀顶在zui大开度而不减压。修理时将阀盖装配方向装对即可。

      ⑦对减压阀顶盖方向装错时,会使输出油孔与泄油孔相通,造成不减压,也须注意。

      (2)Y42X出水压力可调式减压阀选型指南出口压力很低,即使拧紧调压手轮,压力也升不起来

      ①可调式减压阀如何调节进出油口接反了:对板式阀为安装板设计有错,对管式阀是接管错误。减压阀的进出油口跟Y型溢流阀的进出油口刚好相反。用户使用时请注意阀上油口附近所打的钢印标记(Pl、P2、L等字样),或查阅液压元件产品目录,不可设计错和接错。

      ②进油口压力太低,经减压阀芯节流口后,从出油口输出的压力更低,此时应查明进油口压力低的原因(例如溢流阀故障)。

      ③减压阀下游回路负载太小、压力建立不起来,此时可考虑在减压阀下游串接节流阀来解决。

      ④先导阀(锥阀)与阀座配合面之间因污物滞留而接触不良,不密合;或先导锥阀有严重划伤,阀座配合孑L失圆,有缺口,造成先导阀芯与阀座孔不密合。

      ⑤拆修时,漏装锥阀或锥阀未安装在阀座孔内。对此,可检查锥阀的装配情况或密合情况。

      ⑥主阀芯上长阻尼孔被污物堵塞,如图3-21所示,P2腔的油液不能经长阻尼孔e流入主阀弹簧腔,出油腔P2的反馈压力传递不到先导锥阀上,使导阀失去了对主阀出口压力的调节作用。阻尼孔堵塞后,主阀P。腔失去了油压p3的作用,使主阀变成一个弹簧力很弱(只有主阀平衡弹簧)的直动式滑阀,故在出油口压力很低时,便可克服平衡弹簧的作用力而使减压阀节流口关小ymin,这样进油口压力p1经ymin节流口大幅度降压至p2,使出油口压力上不来。应使长阻尼孔通畅。

      ⑦先导阀弹簧(调压弹簧)错装成软弹簧,或者因弹簧疲劳产生*变形或者折断等原因,造成p2压力调不高,只能调到某一低的定值,此值远低于减压阀的zui大调节压力。

      ⑧调压手柄因螺纹拉伤或有效深度不够,不能拧到底而使得压力不能调到zui大。

      ⑨阀盖与阀体之间的密封不良,严重漏油。产生原因可能是O形圈漏装或损伤,压紧螺钉未拧紧以及阀盖加工时出现端面平面度误差,一般是四周凸,中间凹。

      ⑩主阀芯因污物、毛刺等卡死在小开度的位置上,使出口压力低。可进行清洗与去毛刺。

      (3)Y42X出水压力可调式减压阀选型指南不稳压,压力振摆大,有时噪声大

      根据相关标准的规定,减压阀压力振摆为±o、lMPa,为±o、3MPa,超过此标准为压力振摆大,不稳压。

      ①减压阀为先导式,先导阀与溢流阀通用,所以产生压力振摆大的原因和排除方法可参照溢流阀的有关部分进行。

      ②可调式减压阀如何调节在超过额定流量下使用时,往往会出现主阀振荡现象,使减压阀不稳压,此时出油口压力出现“升压一降压一再升压一再降压”的循环,所以一定要选用适合型号规格的减压阀。

      ③泄油口L受的背压大,也会产生压力振摆大和不稳压的现象,泄油管宜单独回油。

      ④弹簧变形或刚度不好(热处理不好),导致压力波动大,可更换合格的弹簧。

      (4)Y42X出水压力可调式减压阀选型指南工作压力调定后出油口压力自行升高

      减压控制回路中,减压阀的出口压力是用来控制电液换向阀或外控顺序阀等的控制油液压力大小的,当电液换向阀或外控顺序阀换向或工作后,减压阀出油口流量变为零,但压力还需保持原先调定的压力。这种情况下,因阀出口流量为零,流经减压口的流量只有先导流量。由于先导流量很少,一般在2L/min之内,因此主阀减压口基本上接近全关位置(开度极小),先导流量由三角槽或斜锥面处流出,如果主阀芯配合过松或磨损过大,则泄漏量增加。按流量连续性定理,这部分泄漏量也必须从主阀芯阻尼孔流来,即流经阻尼孔的流量由先导流量和泄漏量两部分构成,而阻尼孔面积和主阀弹簧腔油液压力未变(弹簧腔油液压力由已调好的调压弹簧预压缩量确定),为使通过阻尼孔的流量增加,必然引起主阀下腔油液压力的升高。因此,当减压阀出口压力调定后,如果出口流量为零时,出口压力会因主阀芯配合过松或磨损过大而升高。

    Y42X出水压力可调式减压阀选型指南性能规范

    公称压力(MPa)

    1.6

    2.5

    4.0

    6.4

    10.0

    16.0

    壳化试验压力(Mpa)

    2.4

    3.75

    6.0

    9.6

    15.0

    24

    密封试验压力(Mpa)

    1.6

    2.5

    4.0

    6.4

    10.0

    16.0

    *高进口压力(Mpa)

    1.6

    2.5

    4.0

    6.4

    10.0

    16.0

    出口压力范围(Mpa)

    1.0-1.0

    0.1-1.6

    0.1-2.5

    0.5-3.5

    0.5-35

    0.5-45

    压力特性偏差(Mpa)△P2P

    GB12246-1989

    流量特性偏差(Mpa)△P2G

    GB12246-1989

    *小压差(Mpa)

    0.15

    0.15

    0.2

    0.4

    0.8

    1.0

    渗漏量

    GB12245-1989

    标准

    其他非标定制

    Y42X出水压力可调式减压阀选型指南减压阀流量系数(Cv)

    DN

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    400

    500

    Cv

    1

    2.5

    4

    6.5

    9

    16

    25

    36

    64

    100

    140

    250

    400

    570

    780

    1020

    1500

    Y42X出水压力可调式减压阀选型指南主要零件材料

    零件名称

    零件材料

    阀体阀盖底盖

    WCB

    阀座

    2Cr13

    阀瓣

    2Cr13

    阀杆

    2Cr13

    缸套

    2Cr13/25(镀硬铬)

    活塞

    2Cr13

    O型圈

    丁腈橡胶

    密封圈

    丁腈橡胶

    膜片

    夹织物丁腈橡胶

    调节弹簧

    60Si2Mn

    Y42X出水压力可调式减压阀选型指南外形结构图



    Y42X出水压力可调式减压阀选型指南主要外形尺寸

    公称通径DN

    外形尺寸

    L

    H

    Hl

    15

    160

    225

    90

    20

    160

    265

    98

    25

    180

    265

    110

    32

    200

    265

    110

    40

    220

    320

    125

    50

    250

    320

    125

    65

    280

    325

    130

    80

    310

    385

    160

    100

    350

    385

    170

    125

    400

    430

    200

    150

    450

    430

    210

    200

    500

    560

    240

    250

    650

    690

    290

    300

    800

    800

    335

    350

    850

    880

    375

    400

    900

    980

    405

    450

    900

    1100

    455

    500

    950

    1130

    465



    4. Y42X出水压力可调式减压阀选型指南外形连接尺寸

    在安装减压阀时,了解其外形连接尺寸至关重要。这些尺寸不仅关系到阀门本身的安装,还涉及到与管道系统的连接和整体布局的协调。通过准确把握外形连接尺寸,您可以更顺利地完成减压阀的安装工作,确保其在实际应用中的稳定性和可靠性。

    此外,我们还提供可调式减压阀,这种阀门能够有效地降低动压和静压,并将阀前介质平稳地传递至阀后。其独特的结构设计,使得阀后压力在一定的范围内可以自由调节。这种阀门不仅广泛应用于生活、生产、消防给水和热水供应系统等需要减静压的场所,还深受用户好评。
    C、Y42X出水压力可调式减压阀选型指南在用水点或消防给水设施需要稳定供水压力时。

    (4)减压阀建议设置两组,其中一组作为备用。

    (5)减压阀的安装位置应便于管理、操作、安装和维修。同时,应避免将减压阀设置在吊顶和住宅户门内。若减压阀必须设置在管道井内,应确保有足够的空间。

    (6)减压阀应安装在单向流动的管道上。

    (7)选择可调式减压阀时,应遵循以下要求:

    A、根据产品的流量-水头损失曲线来选定减压阀的直径。

    B、可调式减压阀的压力等级应高于预定的阀前压力值。

    C、确保可调式减压阀阀后的*高*低压力符合相关规定。

    D、阀前*低压力应比阀后动压力大0.2MPa。

    E、对于生活给水系统,可调式减压阀前后的*大压差应控制在一定范围内,以防止噪声过大。若压差超过规定值,则建议串联设置减压阀或采取其他防噪声措施。

    (8)当可调式减压阀的公称直径小于等于50mm时,建议采用直线式减压阀;若直径大于50mm且小于100mm,则宜选用先导式减压阀。

    (9)对于用水量波动较大的高层民用建筑(如旅馆、住宅、医院),在需要安静的环境下,建议采用异径并联设置的可调式减压阀。这种设置方式应遵循以下要求:

    A、根据主、副减压阀的工作情况和流量特性来确定它们的直径,通常副减压阀的公称直径应小于主减压阀两级或以上。

    B、副减压阀的阀后压力应比主减压阀高0.020~0.035MPa(动压值)。

    (10)可调式减压阀建议水平安装,且阀盖方向宜向上。
    (11)消防给水系统的减压阀后端应配备排水设施。
    (12)在自动喷水灭火系统中,需要减压时,减压阀应安装在报警阀之前(即沿水流方向)。若减压阀与单个报警阀配套,则无需设置备用减压阀;而与多个报警阀配套时,则应设置备用减压阀。
    (13)对于热水供应工程中的减压需求,应选用热水型减压阀。
    (14)在采用干管干管循环方式的热水供应工程中,减压阀的设置要求与冷水工程相同;若采用立管循环方式,则应注意防止热水循环对减压阀的破坏,并确保各分区回水管在汇合点的压力平衡。

    可调式减压阀是一种广泛应用于流体控制系统中的重要元件,其主要功能是降低并稳定系统压力。在实际应用中,正确的安装方式对于确保减压阀的正常运行和延长使用寿命至关重要。

    一、Y42X出水压力可调式减压阀选型指南的安装方向

    对于可调式减压阀的安装,一个常见的问题是:它应该采用何种安装方式?是水平安装,还是竖直安装?根据多年的实践经验和分析,我们认为可调式减压阀宜采用水平安装方式。

    水平安装的好处在于,它可以确保减压阀内部的零件在重力作用下保持正确的位置,从而避免可能出现的偏心磨损。此外,水平安装还有助于保持流体的均匀分布,提高减压阀的工作效率和稳定性。

    二、Y42X出水压力可调式减压阀选型指南安装过程中的注意事项

    在安装可调式减压阀时,除了选择合适的安装方向外,还需要注意以下几点:

    1. 确保减压阀的进水方向与管道中的流体方向一致,不可颠倒。

    2. 在减压阀前应设计和安装过滤器,以保护阀门并延长其使用寿命。

    3. 安装前必须对管路系统进行冲洗清理,以防止杂质和脏物进入减压阀,影响其正常工作。

    三、Y42X出水压力可调式减压阀选型指南结论

    综上所述,可调式减压阀宜采用水平安装方式,以确保其正常运行和延长使用寿命。在安装过程中,还应注意进水方向、过滤器的设置以及管路系统的清理等细节问题。通过遵循这些建议,我们可以更好地利用可调式减压阀来控制和稳定系统压力,提高流体控制系统的性能和可靠性。
