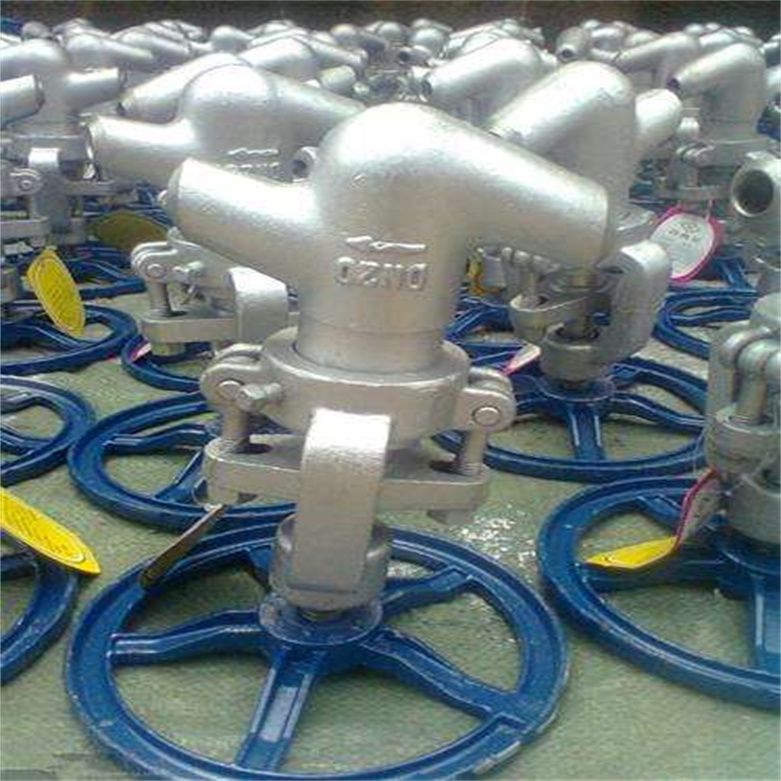

J61H、J61Y型PN200~PN320高温电站焊接截止阀适用于公称压力PN200~PN320及P54/100V-P57/170V，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路中，切断或接通管路介质。焊接截止阀与管路连接采用焊接式结构。密封面不易磨损、擦伤、密封性能好、寿命长。结构紧凑、启闭性好、高度小、维修方便。适用于水、蒸油品管路上，具有耐高温、耐高压的特点。针对高温高压对焊截止阀如何正确选型这一问题，下面高温高压对焊截止阀厂家来详细给您解答。

一、高温高压对焊截止阀的密封性能
密封性能是截止阀的重要性能之一，包括两个密封副的密封性能。由于高温高压对焊截止阀的特殊工况要求，截止阀的密封元件(主要指阀瓣与阀座)必须具有高温、高压、耐腐蚀等特性。阀瓣启闭轴用密封环及与之相配的轴套，阀座与阀瓣的金属对金属密封面等均经过精工细作和严格控制，并经试验验证其密封性能。
二、高温高压对焊截止阀的强度性能
高温高压对焊截止阀的强度性能是指截止阀在流体压力作用下，其承受能力是否达到规定的安全标准。高温高压对焊截止阀的强度试验主要包括压力试验、气密性试验等。强度试验是在常温条件下按额定压力的倍数逐级进行试验。经多年的产品结构性能研究与开发，采用新型结构，使产品强度得到提高，并顺利地通过了国家固定灭火系统和耐火材料质量监督检验中心的检测，取得了国家颁发的消防产品型式认可证书。
三、高温高压对焊截止阀的耐火性能
耐火性能是高温高压对焊截止阀在火灾条件下，关闭件处于关闭状态时，耐火完整性是否达到规定要求的重要指标。其试验方法应按GB16806—2006标准执行。由于截止阀结构的特殊性，受结构尺寸及使用条件限制，该类产品通常只能在全开状态时进行耐火完整性试验。截止阀在开启时，压力是消防用水流过其密封面和垫圈时产生一定的水阻力所致。

四、高温高压对焊截止阀的结构形式及特点
根据截止阀结构形式不同可分为锻钢截止阀和不锈钢锻造截止阀。锻钢截止阀是按国家标准GB/T12235-2007《石油、石化及相关工业用钢制截止阀、升降式止回阀》进行设计制造，也可按API 602进行设计制造。锻造不锈钢截止阀是按国家标准GB/T12233-2006《铁制旋启式止回阀》进行设计制造。适用于公称压力PN20～32MPa及P54/100V-P57/170V ，工作温度≤540℃（其中P57/170V工作温度为570℃）的石油 、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质,，适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

焊接截止阀适用于公称压力 PN10.0 ～ 32.0Mpa 及 P(54)100V ～ P(57)170V ，工作温度 ≤540℃( 其中 P(57)170V 工作温度为 570℃) 的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

J61Y高温高压对焊铬钼钒钢截止阀选型指南 结构特点

1、产品设计制造按 E101 和 JB/T3595-93 标准的规定，结构合理，性能优良，造型美观。

2、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。

3、阀瓣、阀座的密封面采用司太立（ stellite ）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

4、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

5、阀盖填料函深度合理，填料加缓蚀剂，密封可靠。

7、电动截止阀配有 DZW 系列阀门电动装置，具有壳体小，重量轻，功能全，外形美等特点，并可与程控电脑配套使用，也可按用户要求选配电动装置。

J61Y高温高压对焊铬钼钒钢截止阀选型指南标准规范

设计与制造：E101,JB/T3595-93

压力温度：E101,JB/T3595

结构长度：E101

对焊连接尺寸：GB/T15198.3-95

检验与实验：GB/T13927-92

J61Y高温高压对焊铬钼钒钢截止阀选型指南主要特点及用途

1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好、寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。

J61Y高温高压对焊铬钼钒钢截止阀选型指南制造验收技术标准

1、制造验收技术条件按JB/T3595或E101的规定。
2、阀门结构长度按ANSI B16.10或E101的规定。
3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。

J61Y高温高压对焊铬钼钒钢截止阀选型指南主要性能和使用规范

J61Y高温高压对焊铬钼钒钢截止阀选型指南标准与规范

J61Y高温高压对焊铬钼钒钢截止阀选型指南主要零件材料

J61Y高温高压对焊铬钼钒钢截止阀选型指南外形结构图

J61Y高温高压对焊铬钼钒钢截止阀选型指南主要外形尺寸

五、J61Y高温高压对焊铬钼钒钢截止阀选型指南的安装与使用

1. 安装前检查阀门外观是否正常，是否有损坏或锈蚀现象；检查使用范围是否符合要求。
2. 安装时，应注意阀门进出口方向与受冲击波方向应与阀门上的箭头指示方向一致。
3. 安装后应检查阀门是否启闭灵活、严密可靠，并检查填料是否过紧，填料压盖是否压在活塞杆上，以免填料压得过紧而影响阀门启闭。
4. 阀门在关闭状态下，应保证密封面不渗漏；阀门在开启状态下，应保证密封面不渗漏。
5. 阀门应安装在无剧烈震动和冲击的地方，且介质应无杂质、颗粒等杂质。
6. 阀门安装在保温管道上时，应将保温层完全包裹在阀门上，以防止热量损失及影响使用效果。
7. 阀门安装在蒸汽管道上时，应将保温层完全包裹在阀门上，以防止热量损失及影响使用效果。
8. 阀门安装在管道上时，应保证管道法兰端面与阀门端面平行度不大于法兰外径的%，以防止管道法兰端面与阀门端面接触不均匀而影响使用效果。

J61Y高温高压对焊铬钼钒钢截止阀选型指南的正确安装方法如下：

一、准备工作：

首先，检查截止阀的型号和规格是否与管道系统兼容，并确保截止阀的质量符合要求。此外，还需要准备必要的工具和材料。

二、关闭工作环境：

在安装截止阀之前，需要关闭管道系统的供水或供气系统，并确保系统内无压力。

三、准备管道：

用扳手拧下管道连接口附近的螺栓，并将管道分离。然后，用砂纸清洁管道连接口和截止阀的连接口，确保表面光滑。

四、焊接阀门：

将截止阀的连接口插入管道连接口中，确保连接口对齐，并使用焊接设备将截止阀与管道焊接，以确保阀门与管道连接牢固。

五、调整阀门：

打开截止阀的手动操作杆或旋钮，逐渐打开阀门，以确保阀门的顺畅运转和无泄漏现象。

六、检查阀门：

再次检查阀门的连接是否牢固，并用漏水测试等方法确认阀门的性能和密封性。

七、恢复工作环境：

在确认阀门的安装和连接无误后，打开管道系统的供水或供气系统，恢复工作环境。

以上就是承插焊截止阀的正确安装方法，注意在安装过程中要仔细操作，确保阀门的连接牢固，并注意阀门的顺畅运转和无泄漏现象。
