Q61F三片式承插焊球阀技术规范

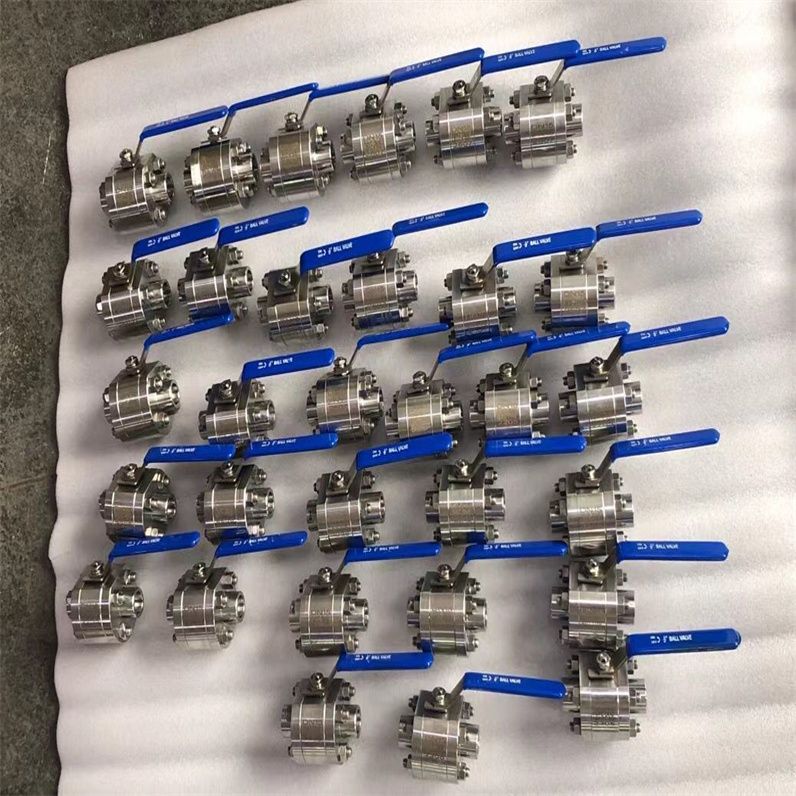

Q61F三片式承插焊球阀技术规范

承插焊球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。

Q61F三片式承插焊球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀,在各行业得到广泛的应用。

适用介质:水、油、气及某些腐蚀性液体(W.O.G) 三片式承插焊球阀适用稳定温度范围:-20～232℃～350℃三片式承插焊球阀公称压力:1.6-6.4MPa三片式球阀的设计巧妙地结合了内螺纹连接和外螺纹连接，使其在管道系统中表现出色。内螺纹通常采用55°锥管螺纹，确保了良好的密封性能。外螺纹则带有焊接接头，可以直接与管路焊接，简化了安装过程。
在维护时，三片式球阀的拆装非常方便。与需要单独活接的内螺纹连接相比，这种设计省去了许多麻烦。此外，对焊和承插焊连接还可以采用加长接管焊接，有效避免了焊接时高温对阀座密封圈和阀杆填料的损坏，进一步降低了安装难度。
三片式球阀的另一个显著特点是其在线维护功能。只需松开阀体上的螺丝，拆出一颗穿过主阀体的螺栓，然后转动主阀体，就可以轻松更换阀座密封圈。如果需要更的维修，可以拆除主阀体螺栓，拆出主阀体进行维修。副阀体依然留在管线上，无需拆卸整个球阀，大大减轻了维修工作量。
总的来说，三片式球阀以其便捷的维护方式和可靠的连接性能，成为了管道系统中的理想选择。三片式焊接球阀(Ball Valve）启闭件是球体，由阀杆带动，并绕球阀轴线作旋转90开启或关闭。亦可用于流体的调节与控制，在管路中主要用来做切断、分配和改变介质的流动方向，密封性好，操作方便，开闭迅速，结构简单、体积小、阻力小，重量轻等特点。

Q61F三片式承插焊球阀技术规范工作原理

1、通过阀杆向左传动球体，旋转90度，全部打开。

2、通过阀杆向右传动球体，旋转90度，全部关闭。球阀结构原理

1．球阀由阀体、阀杆、密封座、球体组成。

2．球阀的球芯是圆形的，可通过模拟信号调节球体开量，从而达到精准调节。

3．密封可靠，采用四氟密封可达到0泄露，可用于气体、真空系统中。

4．耐高温，采用PPL密封或金属硬密封，在一些高温气体或液体中正常使用。

5．结构简单，可自由拆卸密封，更换密封材料，使用方便。

6．使用寿命长，在正常工况下，多频操作，无需更换密封件，可连续10万次动作。

7．可用范围广，用于水、蒸汽，气体，天然气、液化气等领域，高真空系统压力都可应用。

8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

9、全通径结构，流体阻力小，流量大，流量不受损失。

承插焊球阀主要优点如下：
适用于经常操作，启闭迅速、轻便。
1.流体阻力小。
2.结构简单，相对体积小，重量轻，便于维修。
3.密封性能好
4.不受安装方向的限制，介质的流向可任意。
5.无振动，噪声小。

Q61F三片式承插焊球阀技术规范产品特征

Q61F承插焊球阀主要连接尺寸及重量

Q61F承插焊球阀主要零件材料

全焊接球阀作为一种重要的流体控制设备，其安装过程需要严格遵守一系列要求，以确保其性能的稳定和寿命的延长。以下是关于全焊接球阀安装要求的详细介绍：

一、Q61F三片式承插焊球阀技术规范安装前准备

1. 在安装全焊接球阀之前，必须对管道系统进行清洁，确保没有杂质和颗粒物，以防止阀门堵塞或损坏。

2. 检查球阀的型号、规格是否与设计要求相符，以及阀门是否完好无损，没有裂纹、砂眼等缺陷。

3. 确认安装位置和方向，确保阀门能够正常工作并方便日后的维护和检修。

二、Q61F三片式承插焊球阀技术规范安装过程中注意事项

1. 在焊接过程中，要确保焊接质量，避免出现夹渣、未熔合等焊接缺陷，以保证球阀的密封性能。

2. 安装时要确保阀门处于关闭状态，以防止在安装过程中发生泄漏。

3. 严格按照安装图纸和施工规范进行操作，确保每个连接部位的紧固和密封。

三、Q61F三片式承插焊球阀技术规范安装后检查

1. 安装完成后，要对球阀进行全面的检查，包括阀门的开关是否灵活、密封性能是否良好等。

2. 进行压力测试，确保阀门在正常工作压力下能够正常运行，没有泄漏现象。

3. 记录安装过程中的所有数据，包括焊接质量、试压结果等，以便日后的维护和检修。

通过遵循以上安装要求，可以确保全焊接球阀在系统中的正常运行，提高整个系统的安全性和可靠性。同时，正确的安装和维护也能延长球阀的使用寿命，降低维修成本。因此，在进行全焊接球阀的安装时，务必严格按照相关要求进行操作。
