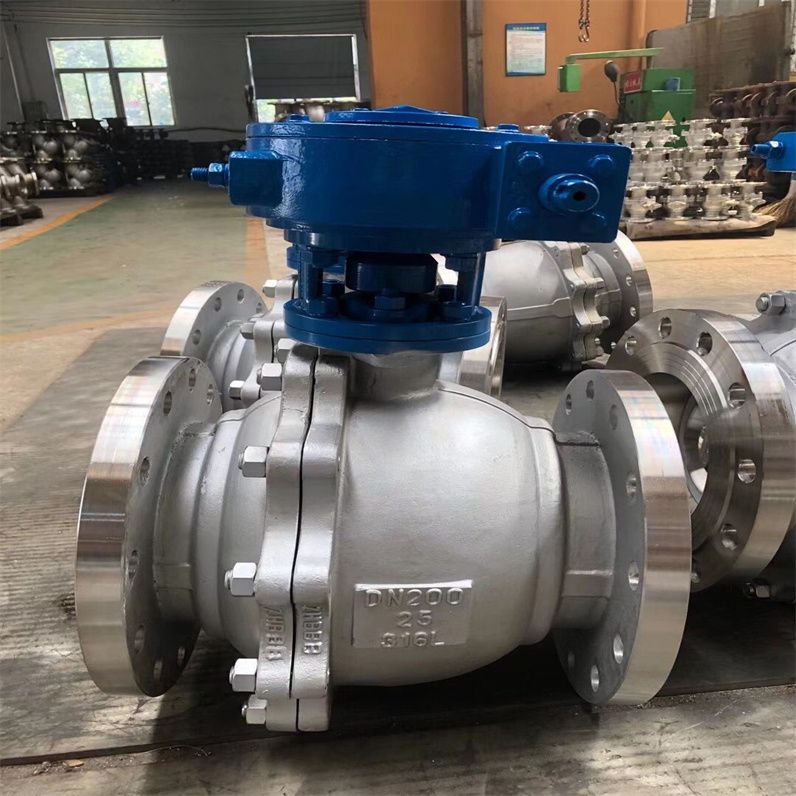

Q41H硬密封浮动法兰式球阀选型分析

Q41H硬密封浮动法兰式球阀选型分析

Q41H硬密封球阀适用于Class150～Class2500、PN16～PN160的各种管路上，用于截断或接通管路中的介质。选用不同的材质，硬密封球阀可分别适用于非腐蚀型介质、弱腐蚀性介质、硝酸、醋酸、氧化性介质、尿素等多种介质，特别适用于含固体颗粒介质、料浆、煤粉、灰渣等苛刻工况。硬密封球阀的驱动方式为手动、蜗轮传动、气动或电动。金属硬密封球阀一般采用法兰连接，也可采用对焊连接。

Q41H硬密封浮动法兰式球阀选型分析阀座硬化技术

法兰金属硬密封球阀、碳钢硬密封球阀、铸钢硬密封球阀、锻钢硬密封球阀、不锈钢硬密封球阀、硬密封焊接球阀、气动硬密封球阀、电动硬密封球阀作为一种高性能的流体控制装置，其在工业管道系统中的重要性不言而喻。这款阀门采用了独特的金属硬密封结构，确保了其在高压、高温及腐蚀性介质环境下的卓越密封性能。其设计精妙，将球体与阀座紧密配合，通过旋转球体来实现介质的流通与截断，操作简便且高效。

法兰金属硬密封球阀的法兰连接部分，严格按照国际标准制造，确保了与管道系统的无缝对接，大大提升了系统的整体稳定性和安全性。其球体材质多选用高强度、耐腐蚀的合金钢或不锈钢，经过精密加工和热处理，不仅提高了阀门的硬度和耐磨性，还确保了其在恶劣工况下的长期稳定运行。

此外，该阀门还配备了先进的密封系统，采用了双重密封设计，即使在极端工况下也能有效防止介质泄漏，保障了生产环境的安全和清洁。同时，其独特的自润滑设计，减少了球体与阀座之间的摩擦，降低了操作扭矩，使得阀门的开启和关闭更加轻松自如。

法兰金属硬密封球阀不仅具有出色的密封性能和稳定的运行特性，还具备广泛的适用性。无论是石油、化工、电力等重工业领域，还是食品、医药等轻工业领域，都能见到其身影。其优异的性能和可靠的品质，赢得了众多用户的青睐和信赖，成为了工业管道系统中不可或缺的重要组件。

硬密封球阀的球体与阀座完全采用金属对金属的密封方式，为了确保硬密封球阀在各种温度和压力下的可靠密封，针对用户的不同使用工况和要求，可以采用多种先进的球体和阀座的硬化技术，包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊等，球体和阀座表面硬度一般可达到HRC60以上，较高可达HRC74以上。密封面材料耐温可达540℃，较高可达980℃。金属硬密封法兰球阀材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。硬密封固定球阀能够适用于绝大多数的苛刻工况条件。

防止阀门在高温下的涨死

    高温工况下由于热膨胀而容易引起球体与阀座的涨死，从而导致阀门无法开启。属硬密封球阀采用了碟簧或弹簧加载的专利密封结构，在高温下零部件的热膨胀可以被碟簧或弹簧所吸收，故能够保证阀门在高温下不会被涨死，并能够在高温下灵活启闭。

优异的密封性能

    采用独特的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到极高的圆度和光洁度，阀门的密封性能完全达到或超过标准要求。

完全的防火结构设计

    阀门的密封面采用金属对金属密封结构，填料采用柔性石墨，垫片采用不锈钢＋柔性石墨结构。因此，阀门即使在火灾情况下也能确保可靠的密封。

自然的防静电结构设计

    金属硬密封球阀的阀体、阀座、球体等金属零件紧密接触，自然形成了静电通道。因此，金属硬密封球阀不需要设置专门的防静电装置。

双阻断及泄放功能

硬密封固定球阀一般采用球前阀座密封结构。金属硬密封固定球阀的两个阀座能独立切断进口端和出口端的介质，实现双阻断功能。当球阀关闭时，即使阀门进出口两端同时受压，阀门中腔和两端通道也可以被相互阻断，中腔内的剩余介质可以通过泄放阀排出。

Q41H硬密封浮动法兰式球阀选型分析主要零件材料 Materials Of main Parts

Q41H硬密封浮动法兰式球阀选型分析外形结构图

Q41H硬密封浮动法兰式球阀选型分析主要外型尺寸 Main outer Size

Q41H硬密封浮动法兰式球阀选型分析主要外形尺寸 Size Main Dimensions

Q41H硬密封浮动法兰式球阀选型分析的球的安装是一个需要细心和耐心的过程，以下是一个基本的安装步骤，供您参考：

一、准备工作

准备工具：确保您拥有扳手、清洁工具、密封胶、标记笔等基本工具。同时，根据球阀的具体型号和连接方式，可能还需要特定的安装工具。

检查球阀和管道：核对球阀的标志，确保球阀完好无损。同时，检查管道，确保其与球阀的尺寸匹配，且管道内干净无杂质。

二、安装球阀球

清洗和检查：

将球阀和管道清洗干净，去除表面的油污、焊渣和杂质。

检查球阀的阀孔，清除可能存在的污物，并清洗阀孔，以确保阀座与球之间无异物。

安装球座：

球座一般是由两个半球体构成，用螺纹配对固定。确保球座安装正确，且与管道同轴。

球阀的止推轴用于固定球座，确保止推轴安装牢固。放置球阀球：

将球阀球放在球座上，注意球阀球的方向。球阀球的方向决定了其密封性能和使用寿命，因此需要根据实际情况选择合适的方向。

确保球阀球与球座紧密贴合，无松动或间隙。

固定球阀球：

使用止推轴与球座固定球阀球，同时确保球阀球的两端螺丝均匀拧紧，以防球在运行中松动。

注意不要过度拧紧螺丝，以免损坏密封面或球体。

三、后续步骤

连接管道：

根据球阀的连接方式（如螺纹连接、法兰连接等），将球阀与管道连接起来。

确保连接处紧密无泄漏，并按要求装上密封垫。

测试运行：

开启水源或相关流体，缓慢打开球阀，检查是否有泄漏现象。

确认阀门工作正常后，方可正式投入使用

四、注意事项

保持清洁：在整个安装过程中，务必保持球阀和管道的清洁，避免杂质进入影响密封性能。

正确安装：确保球阀球的方向正确，且与球座紧密贴合。同时，注意安装顺序和步骤，避免遗漏或错误。

均匀拧紧：在固定球阀球时，要确保螺丝均匀拧紧，避免出现紧松不一的情况。

操作：如果您对球阀的安装不熟悉或没有相关经验，建议寻求人士的帮助以确保安装质量和安全。

以上信息仅供参考，具体安装步骤可能会因球阀的型号、规格和连接方式而有所不同。因此，在进行安装前，请务必参考球阀的使用说明书或咨询人士以获取准确的安装指导。

Q41H硬密封浮动法兰式球阀选型分析的组成。
一、法兰球阀的安装
球阀安装前的准备
1、前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。
2、把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。
3、核对球阀的标志，查明球阀完好无损。将阀全开全闭数次证实其工作正常。
4、拆去球阀两端连接法兰上的保护件。
5、检查阀孔清除可能有的污物，然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。
球阀安装时的步骤
1、把球阀装上管线，球阀的任何一端都可装在上游端。用手柄驱动的球阀可安装在管道上的任意位置。但带有齿轮箱或气动球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。
2、阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
球阀安装后的检查
1、操作驱动器启闭球阀数次，应灵活无滞涩，证实其工作正常。
2、按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。

二、Q41H硬密封浮动法兰式球阀选型分析的使用
1、必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作。
2、非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。
3、装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。
4、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗。
5、分解下来的每单个球阀零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上)擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。
6、球阀分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O型圈时宜使用专用工具。
7、清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配，但不得长时间搁置，否则会生锈、被灰尘污染。
8、新零件在装配前也需清洗干净。
9、使用润滑脂润滑。润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时，可用例如特221润滑脂。在密封件安装槽的表面上涂一薄层润滑脂，在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一薄层润滑脂。
10、装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。
