    FJ41H双作用节流截止放空阀选型分析

    2025-05-12 12:47:15  来源:SH

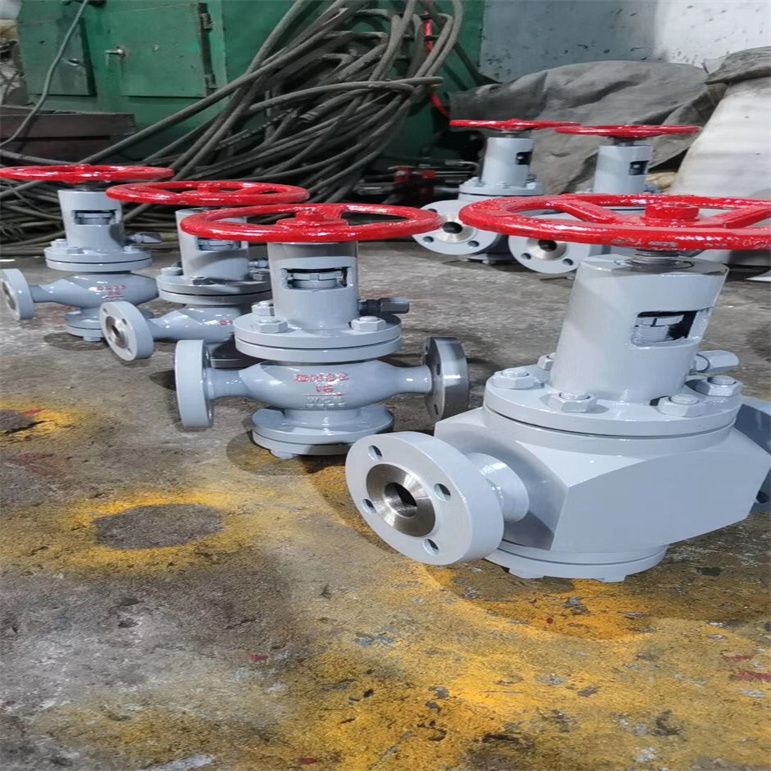

    FJ41H双作用节流截止放空阀选型分析

    广泛应用于石油、天然气、煤气、石油液化气及炼油、机场、化工、油气储运等的管道上作闭路装置。填料采用带自密封能力的V形填料结构,无需调节,开、关极为轻便。填料函处设有辅助密封油脂注入结构,使阀门填料密封性能可靠。截止放空阀可以进行在线维修,管线可以带压状态下更换填料等一系列易损件。截止放空阀在阀门的底部设置了较大的排污孔,必要时要以打开,清理阀内污物。FJ41 型 PN16~PN160 节流截止放空阀广泛应用于石油、天然气、煤气、石油液化气及炼油、化工、油气储运等的管道上作闭路装置

    四、FJ41H双作用节流截止放空阀选型分析产品特点:

    1、截止放空阀是一种新型的节流、截止、放空产品,该阀门采用笼形迷军团节流,具有多级节流效果,节流效果明显、密封可靠、操作维护方便等特点。

    2、阀门采用双重密封(硬、软质密封)使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损,双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长。

    3、阀座的密封面采用锥度密封,有利于阀门自身清洗附在密封面上的脏物。

    4、阀门的阀瓣上设置了平衡孔,活塞式密封,保证了启/闭全压差条件下稳定操作,开启轻便灵活、启闭扭矩小。

    5、截止放空阀和双作用式节流阀同时具有节流与截止(密封为零泄漏)作用节流部位与密封面分开,以减小气流对密封的冲刷。

    6、双作用式节流截止阀还具有多级节流功能,节流压差大,能适用于高压下的节流与截止。

    FJ41H双作用节流截止放空阀选型分析

    1、本阀是一种新型的节流、截止、放空产品,该阀门采用笼形迷军团节流,具有多级节流效果,节流效果明显、密封可靠、操作维护方便等特点

    2、阀门采用双重密封(硬、软质密封)使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损,双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长

    3、阀座的密封面采用锥度密封,有利于阀门自身清洗附在密封面上的脏物

    4、阀门的阀瓣上设置了平衡孔,活塞式密封,保证了启/闭全压差条件下稳定操作,开启轻便灵活、启闭扭矩小

    5、节流截止放空阀和双作用式节流阀同时具有节流与截止(密封为零泄漏)作用节流部位与密封面分开,以减小气流对密封的冲刷

    6、双作用式节流截止阀还具有多级节流功能,节流压差大,能适用于高压下的节流与截止

    7、填料采用带自密封能力的V形填料结构,无需调节,开、关极为轻便。填料函处设有辅助密封油脂注入结构,使阀门填料密封性能可靠

    8、本阀门可以进行在线维修,管线可以带压状态下更换填料等一系列易损件

    9、本阀在阀门的底部设置了较大的排污孔,必要时要以打开,清理阀内污物

    FJ41H双作用节流截止放空阀选型分析性能参数】

    型号

    工作压力(MPa)

    适用温度(℃)

    适用介质

    阀体材料

    FJ41-16

    1.6

    ≤350

    水、蒸汽、油品等

    碳钢

    FJ41-25

    2.5

    FJ41-40

    4.0

    FJ41-64

    6.4

    FJ41-100

    10.0

    FJ41-160

    16.0

















    FJ41H双作用节流截止放空阀选型分析主要外形和连接尺寸

    PN
    (MPa)

    DN
    (mm)

    尺寸(mm)

    重量(kg)

    L

    H

    H1

    D0

    1.6

    25

    216

    243

    86

    180

    17

    40

    230

    265

    108

    250

    24

    50

    230

    346

    115

    250

    27

    80

    310

    409

    146

    300

    52

    100

    350

    433

    163

    300

    60

    150

    480

    521

    202

    350

    125

    200

    600

    594

    292

    350

    165

    250

    730

    621

    355

    400

    285

    2.5

    25

    216

    243

    86

    180

    17

    40

    230

    265

    108

    250

    24

    50

    230

    346

    115

    250

    27

    80

    310

    409

    146

    300

    55

    100

    350

    433

    163

    300

    66

    150

    480

    521

    202

    350

    140

    200

    600

    594

    292

    350

    180

    250

    730

    621

    355

    400

    310

    4.0

    25

    216

    243

    86

    180

    20

    40

    230

    265

    108

    250

    29

    50

    230

    346

    115

    250

    32

    80

    310

    409

    146

    300

    67

    100

    350

    433

    163

    300

    80

    150

    480

    521

    202

    350

    168

    200

    600

    594

    292

    350

    215

    250

    730

    621

    355

    400

    372

    PN
    (MPa)

    DN
    (mm)

    尺寸(mm)

    重量(kg)

    L

    H

    H1

    D0

    6.4

    25

    216

    243

    86

    180

    20

    40

    230

    265

    108

    250

    29

    50

    230

    346

    115

    250

    32

    80

    310

    409

    146

    300

    67

    100

    350

    433

    163

    300

    80

    150

    480

    521

    202

    350

    168

    200

    600

    594

    292

    350

    215

    250

    730

    621

    355

    400

    372

    10.0

    25

    230

    245

    78

    200

    29

    40

    260

    265

    106

    250

    42

    50

    300

    287

    110

    300

    55

    80

    380

    409

    152

    350

    95

    100

    430

    433

    169

    350

    120

    150

    559

    531

    225

    400

    240

    200

    660

    709

    321

    500

    310

    250

    787

    817

    399

    500

    530

    16.0

    25

    230

    215

    78

    200

    35

    40

    260

    265

    105

    250

    50

    50

    300

    237

    110

    300

    65

    80

    390

    414

    155

    350

    116

    100

    450

    440

    175

    350

    145






























    一、FJ41H双作用节流截止放空阀选型分析准备工作

    1.确认管道所需安装的截止阀的口径和型号,选择标准的截止阀。

    2.准备所需的工具和材料,如扳手、螺丝刀、胶垫等。

    二、FJ41H双作用节流截止放空阀选型分析安装前的检查

    1.检查管道是否干净,清除管道内的沙、石等杂物。

    2.检查截止阀的外观是否完好,阀门是否可以正常开闭。

    三、FJ41H双作用节流截止放空阀选型分析的连接方式

    1.将截止阀两端的法兰与管道法兰对准,并用螺丝拧紧法兰。

    2.如果是螺纹连接,先用布带在螺纹上缠绕几层,然后用扳手拧紧。

    四、FJ41H双作用节流截止放空阀选型分析的固定

    1.将截止阀的定位孔与管道对应的固定孔对准,用螺钉将截止阀固定在管道上。

    2.需要注意的是,在固定时不宜过紧,防止影响阀门的正常工作。

    五、FJ41H双作用节流截止放空阀选型分析测试阀门的工作状态

    1.先将截止阀手轮反时针旋转,直到阀门完全关闭。

    2.再将截止阀手轮顺时针旋转,直到阀门完全打开。

    3.在阀门关闭和打开的过程中,需要注意观察管道表面的水流情况,确保阀门的密封性和稳定性。

    通过上述步骤的操作,您可以顺利地安装截止阀,保障您的管道的正常运行。在操作过程中,需要注意阀门的连接方式和固定方式,以及阀门的正常工作状态,保证安全工作。
