D71F46手柄对夹式衬氟蝶阀操作应用案例深度解析

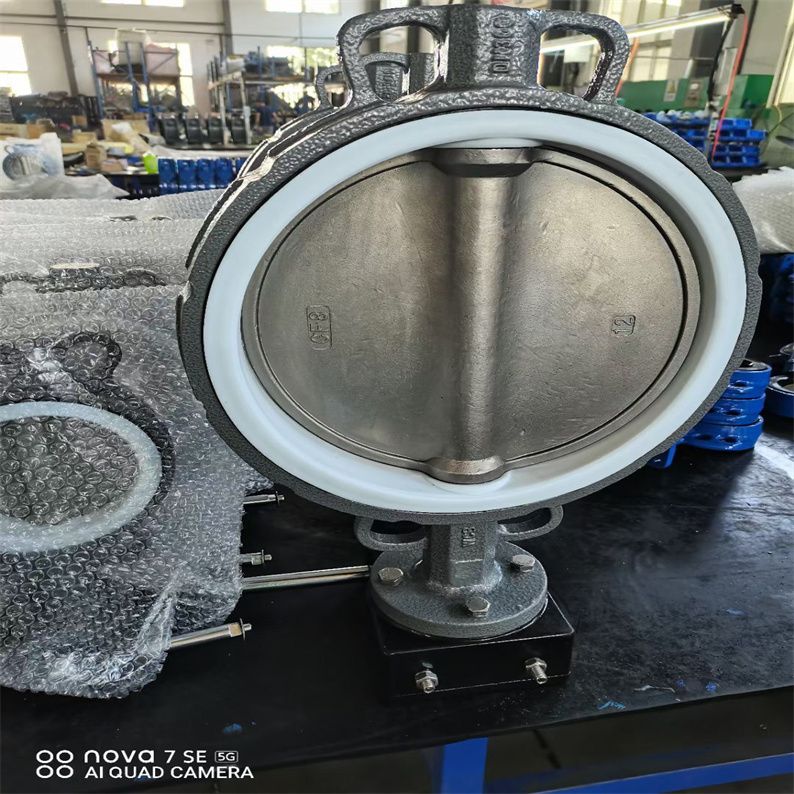

对夹式衬氟蝶阀是一种采用对夹连接方式、金属阀体衬氟塑料（如F46、PFA）的复合结构阀门，兼具对夹式安装便捷性与衬氟材质强耐腐蚀性，专为紧凑空间、强腐蚀性介质设计，广泛应用于化工、制药、电镀、环保等领域。以下从结构特点、技术优势、应用场景、选型要点、对比分析等维度展开全面解读。D71F46手柄对夹式衬氟蝶阀采用对分两片式阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，阀门可承受衬里材料介绍的介质腐蚀，采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫，完全达到介质的零泄漏，具有严密的密封性能，超长的使用寿命。

D71F46手柄对夹式衬氟蝶阀操作应用案例产品特点

    1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线)，具有双向密封功能，压力、流量可自由调节；
    2、偏心蝶阀为二维方向偏心产生的凸轮效应会使密封副产生足够的密封比压，并且随着工作压力的升高，密封副产生足够的密封比压，并且随着工作压力的升高，密封效果更理想。
    3、四级加载弹性密封，保证了阀门内、外的零泄露；
   （1）轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈；
   （2）轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
   （3）轴的径向采用O型圈与金属垫的组合；
   （4）阀座镶在有弹性条的阀体槽内；
    4、采用可调性弹子定位，定位准确，结构简单。

D71F46手柄对夹式衬氟蝶阀操作应用案例适用范围

    D71F46手柄对夹式衬氟蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截断介质的作用，适用于各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂等介质。D71F46对夹式防腐蚀衬氟蝶阀采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的其他介质腐蚀,其中D71F46阀杆与蝶板（锻）为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温的SI橡胶的弹性衬垫阀座,达到介质的无泄漏。

一、D71F46手柄对夹式衬氟蝶阀操作应用案例结构与特点

核心结构
连接方式：对夹式（Wafer Type），通过螺栓将阀门夹在两片法兰之间，无需法兰焊接，安装空间节省30%-50%。
阀体材质：金属骨架（碳钢/不锈钢），内衬氟塑料（F46/FEP、PFA），厚度3-5mm，覆盖阀体内壁、蝶板及密封面。
蝶板设计：金属芯（不锈钢）外包裹氟塑料，或氟塑料注塑成型，轻量化且耐腐蚀。
密封圈：氟橡胶（FKM）或全氟醚橡胶（FFKM），耐温耐腐蚀，泄漏率≤0.01%。
执行机构：手动（手柄/蜗轮箱）、电动、气动，适配不同工况需求。
结构优势
安装便捷：对夹式连接无需焊接，拆装仅需松开螺栓，维护效率提升50%。
轻量化：重量仅为法兰式衬氟蝶阀的60%-70%，降低管道应力与支撑成本。
紧凑设计：适合空间受限的管道系统（如设备旁路、反应釜进出口）。

二、D71F46手柄对夹式衬氟蝶阀操作应用案例技术特性与核心优势
特性 描述 优势对比
强耐腐蚀性 耐99%以上酸碱（浓硫酸、盐酸、硝酸）、有机溶剂（酮类、酯类）、氧化剂（双氧水） 相比金属阀（需涂层或衬里），氟塑料内衬无脱落风险，寿命延长3-5倍。
耐高温 F46/FEP内衬：≤200℃；PFA内衬：≤260℃ 远高于普通塑料阀（如PVC≤60℃、CPVC≤90℃），适应高温蒸汽或反应釜工况。
低压损设计 对夹式结构减少流体阻力（Cv值高），节能10%-15% 相比法兰式阀门，流道更短，减少涡流与压力损失。
防泄漏 双偏心或三偏心结构+氟橡胶密封圈，零泄漏（ANSI Class VI） 适用于高纯度介质（如制药、半导体）或有毒介质（如电镀液）。
防粘附性 氟塑料内衬表面光滑，不粘附介质（如树脂、糖浆） 减少结垢与堵塞风险，降低清堵成本。

三、D71F46手柄对夹式衬氟蝶阀操作应用案例典型应用场景与案例
行业 具体应用 需求痛点 对夹式衬氟蝶阀解决方案
化工 反应釜进出口、酸碱储罐旁路 介质强腐蚀、空间受限、频繁启闭 对夹式安装节省空间，F46内衬耐200℃浓硫酸
制药 药液输送、CIP清洗系统 耐化学腐蚀、无毒无味、防泄漏 PFA内衬符合FDA标准，双偏心结构零泄漏
电镀 铬酸溶液调节、氰溶液控制 介质剧毒、强氧化性、安装空间狭窄 厚衬氟层（≥5mm），对夹式快速拆装维护
环保 污水处理（含氯废水）、废气洗涤塔 耐氯离子侵蚀、抗老化、安装便捷 F46内衬耐次氯酸钠，对夹式减少焊接风险
半导体 超纯水制备、高纯气体输送 防颗粒污染、耐强酸碱 PFA内衬+FFKM密封圈，颗粒释放量<0.1μm

D71F46手柄对夹式衬氟蝶阀操作应用案例案例分析：
某电镀厂案例：原采用法兰式衬氟蝶阀，因空间不足无法安装；改用对夹式衬氟蝶阀，节省安装空间40%，且泄漏率从0.5%降至0.01%。
某制药企业案例：采用PFA内衬对夹式蝶阀输送高纯水，配合电动执行机构实现自动化控制，年维护成本降低70%。
四、选型关键点与避坑指南
内衬材质选择
F46/FEP：性价比高，耐温≤200℃，适用于大多数酸碱介质。
PFA：耐温≤260℃，耐化学性更强，但成本高30%-50%，适用于高温强腐蚀工况。
避坑：避免用F46内衬输送熔融碱（如氢氧化钠≥100℃），需改用PFA。
阀体材质选择
碳钢（WCB）：成本低，适用于非氧化性介质（如盐酸、硫酸）。
不锈钢（304/316L）：耐氧化性介质（如硝酸、次氯酸钠），但成本高。
避坑：若介质含氯离子（如海水），即使内衬氟塑料，阀体也需选不锈钢以防止外部腐蚀。
执行机构匹配
高温工况：电动执行机构需配高温散热装置，气动执行机构需防爆设计。
调节需求：选择带位置反馈的调节型执行器，精度±1%。
避坑：大口径（DN≥200）需校核扭矩，避免执行机构过载。


D71F46手柄对夹式衬氟蝶阀操作应用案例

D71F46手柄对夹式衬氟蝶阀操作应用案例基本型号说明：

D71F46手柄对夹式衬氟蝶阀操作应用案例技术规范：

D71F46手柄对夹式衬氟蝶阀操作应用案例主要零部件材料表：

D71F46手柄对夹式衬氟蝶阀操作应用案例连接尺寸及重量：

D71F46手柄对夹式衬氟蝶阀操作应用案例安装与维护
安装方向：水平或垂直安装均可，但需避免蝶板长期半开（防止内衬变形）。
维护周期：每12-24个月检查内衬完整性，高温工况下缩短至6-12个月。
避坑：禁止焊接时火焰直射阀体，需用湿布包裹保护内衬；对夹式螺栓需定期紧固，防止泄漏。
五、与法兰式衬氟蝶阀、全塑料蝶阀的对比
对比维度 对夹式衬氟蝶阀 法兰式衬氟蝶阀 全塑料蝶阀（如CPVC/PVDF）
安装便捷性 高（对夹式连接，节省空间） 低（需法兰焊接，安装复杂） 中（承插/螺纹连接，小口径适用）
耐腐蚀性 强（全衬氟隔离介质） 强（同材质） 强（但耐温/压有限）
耐温性 F46≤200℃、PFA≤260℃ 同对夹式 CPVC≤90℃、PVDF≤120℃
承压能力 中（PN10-PN25） 高（PN16-PN40） 中（PN10-PN25）
成本 中（金属阀体+氟塑料内衬） 高（法兰式结构成本高10%-20%） 低（全塑料材质）
适用场景 紧凑空间、强腐蚀性介质 大口径、高压工况 中低温弱腐蚀性介质

D71F46手柄对夹式衬氟蝶阀操作应用案例选型结论：
优先选对夹式衬氟蝶阀：空间受限、强腐蚀性介质、需频繁启闭时。
优先选法兰式衬氟蝶阀：大口径（DN≥300）、高压（PN≥25）工况。
优先选全塑料蝶阀：介质为弱腐蚀性、低温（≤90℃）、预算有限时。

对夹式蝶阀，作为工业管路中不可或缺的阀门类型，以其紧凑的结构和便捷的安装方式著称。其安装过程简单高效，只需将蝶阀置于管道两端法兰之间，通过双头螺栓将管道法兰与蝶阀紧密锁接，即可实现对管路流体介质的精准控制。特别适用于空间紧凑或管道间距较短的场景，当蝶阀完全开启时，其蝶板厚度成为介质通过阀体的唯一障碍，从而使得通过该阀门的压力降维持在较低水平，展现出卓越的流量调控能力。

【 D71F46手柄对夹式衬氟蝶阀操作应用案例安装前准备 】

在安装对夹式蝶阀之前，需要确保已经了解了相关的工作原理、性能参数以及使用注意事项。此外，还需检查蝶阀本身及其附件是否完好无损，以确保安装过程中不会出现问题。同时，准备好所需的安装工具和材料，如双头螺栓、垫片等，也是必不可少的步骤。这些准备工作的充分完成，将有助于确保对夹式蝶阀能够顺利、高效地完成安装。

1. 在开始安装对夹式蝶阀之前，应先用空气喷洗清除配管上的杂物，并用清水彻底清洗配管内面。

2. 必须仔细核对阀门的使用情况，确保其符合性能规范中的温度和压力要求。

3. 检查阀门通道及密封面是否有杂物，并立即清除，以保证阀门的顺畅运行。

4. 阀门开箱后应立即进行安装，避免随意松动阀门上的紧固螺钉或螺母，以确保安装的准确性。

5. 专为对夹式蝶阀设计的蝶阀法兰片是必不可少的安装部件。

6. 电动蝶阀可安装在任何角度的管道上，但为便于维护，建议避免倒置安装。

7. 在安装蝶阀法兰盘时，应确保法兰面与密封橡胶精准对中，螺钉应均匀拧紧，以保证密封面的完整贴合。若螺钉拧紧力度不均，可能导致橡胶凸起卡住蝶板或顶住蝶板，从而造成阀杆处泄漏。

02D71F46手柄对夹式衬氟蝶阀操作应用案例安装要点

【 D71F46手柄对夹式衬氟蝶阀操作应用案例安装要点概览 】

在安装对夹式蝶阀时，需要遵循一系列的注意事项，以确保阀门的正确安装和顺畅运行。这些要点包括：预先清洗配管、核对阀门性能、清除杂物、确保及时安装、使用专用蝶阀法兰片，以及注意电动蝶阀的安装角度等。通过遵循这些步骤和要点，可以确保对夹式蝶阀的安装质量和运行效率。

1. 在安装阀门时，务必清洁其内腔和密封面，并确保连接螺栓均匀拧紧，同时检查填料是否压紧，以保证阀门的密封性能。

2. 阀门安装时应处于关闭状态，以确保安装过程中的安全性。
