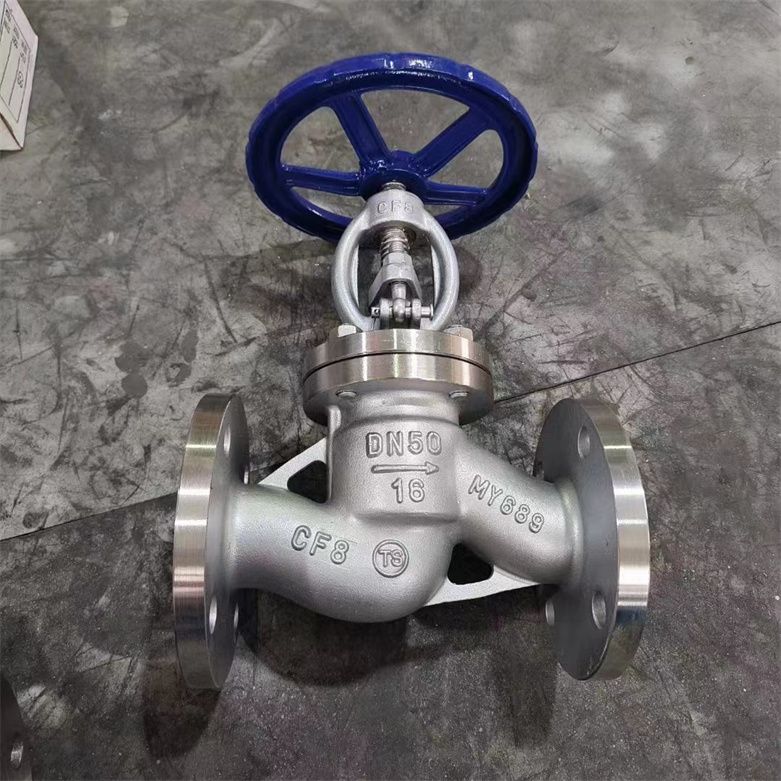

J41W机械部法兰式不锈钢截止阀应用案例

J41W不锈钢截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。是一种常用的阀门，具有简单的结构和易于制造和维修的特点。它的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

J41H国标截止阀的使用范围比较广泛，一般适用于全开和全关，不太适合用来调节流量。定做时，可以允许作调节和节流。

关于J41H国标截止阀的安装、维护和操作，需要注意以下几点。首先，安装时必须认真注意阀门的方向和位置，因为许多阀门具有方向性。其次，阀门的安装质量直接影响使用效果，所以必须认真操作。在维护时，需要定期对阀门进行检查和保养，特别是润滑和密封部位。*后，在操作时必须按照说明书操作，以免造成不必要的麻烦。

J41H国标截止阀的主要零部件材料包括门板、阀体、填料、密封圈等。在选购时，需要注意零部件材料的质量和外形尺寸、连接尺寸的匹配。此外，建议购买正规厂家的产品，以确保产品的质量和售后服务。

总之，J41H国标截止阀是一种结构简单、制造和维修方便的阀门，使用范围比较广泛。在使用过程中，需要注意各项细节，以确保阀门的正常使用效果。

启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的*线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度0～350℃，石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

【J41W机械部法兰式不锈钢截止阀应用案例结构特点】

1、结构简单，供应和维修比较方便。

2、工作行程小，启闭时间短。

3、密封性好，密封面间磨擦力小，寿命较长。

【J41W机械部法兰式不锈钢截止阀应用案例执行标准】

1、设计规范：GB/T 1223。

2、结构长度：GB/T 12221。

3、法兰连接：JB/T 79。

4、试验与检验：JB/T 9002。

5、产品标识：GB/T 12220。

6、供货规范：JB/T 7928

J41W机械部法兰式不锈钢截止阀应用案例产品特点

1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长



J41W机械部法兰式不锈钢截止阀应用案例

序号	品  名	型 号 及 规 格	单位	数量
19	截止阀	法兰式截止阀J41H-16P  DN20  PN16 介质：蒸汽 操作温度：0-250度	台	5
20	截止阀	法兰式截止阀J41H-16P  DN25 PN16 介质：蒸汽 操作温度：0-250度	台	27
21	截止阀	法兰式截止阀J41H-16P  DN32 PN16 介质：蒸汽 操作温度：0-250度	台	15
22	截止阀	法兰式截止阀J41H-16P  DN50  PN16 介质：蒸汽 操作温度：0-250度	台	6
23	截止阀	法兰式截止阀J41H-16P  DN65  PN16 介质：蒸汽 操作温度：0-250度	台	3
24	截止阀	法兰式截止阀J41H-16P  DN100  PN16 介质：蒸汽 操作温度：0-250度	台	5
25	截止阀	法兰式截止阀J41H-16P  DN150  PN16 介质：蒸汽 操作温度：0-250度	台	6

J41W机械部法兰式不锈钢截止阀应用案例执行标准

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB12235	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

J41W机械部法兰式不锈钢截止阀应用案例性能参数

型号		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作压力（MPa）		1.6～16.0
适用温度（℃）		≤425		≤150
适用介质		水、蒸汽、油品		弱腐蚀性介质
材料	阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	堆焊硬基合金	本体材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

J41W机械部法兰式不锈钢截止阀应用案例压力试验MPa

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.4	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

J41W机械部法兰式不锈钢截止阀应用案例主要零件材料及性能

体盖扳	阀杆	密封面	垫片(环)	填料	工作温度℃	适用介质
WCB	2Cr13	13C STL 本体材料 尼龙	增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨 增强柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

J41W机械部法兰式不锈钢截止阀应用案例外形结构图

J41W机械部法兰式不锈钢截止阀应用案例主要外形尺寸PN l.6MPa

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600

J41W机械部法兰式不锈钢截止阀应用案例主要外形尺寸PN 2.5MPa

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N 25C 25P 25R 25I	10	130	90	60	40	16	4-Φ14	198	120
	15	130	95	65	45	16	4-Φ14	218	120
	20	150	105	75	55	16	4-Φ14	258	140
	25	160	115	85	65	16	4-Φ14	275	140
	32	180	135	100	78	18	4-Φ18	280	160
	40	200	145	110	85	18	4-Φ18	330	180
	50	230	160	125	100	20	4-Φ18	350	200
	65	290	180	145	125	22	8-Φ18	400	280
	80	310	195	160	135	22	8-Φ18	355	280
	100	350	230	190	160	24	8-Φ23	415	320
	125	400	270	220	188	28	8-Φ25	460	360
	150	480	300	250	218	30	8-Φ25	510	450
	200	600	360	310	278	34	12-Φ25	710	500
	250	622	425	370	332	36	12-Φ30	786	550
	300	698	485	430	390	40	16-Φ30	925	600

J41W机械部法兰式不锈钢截止阀应用案例主要外形尺寸PN 4.0MPa

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W J41N 40 40P 40R 40I	10	130	90	60	41	35	14	4-Φ14	198	120
	15	130	95	65	45	40	16	4-Φ14	233	120
	20	150	105	75	55	51	16	4-Φ14	295	140
	25	160	115	85	65	58	16	4-Φ14	285	160
	32	180	135	100	78	66	18	4-Φ18	302	160
	40	200	145	110	85	76	18	4-Φ18	355	200
	50	230	160	125	100	88	20	4-Φ18	373	200
	65	290	180	145	120	110	22	8-Φ18	408	280
	80	310	195	160	135	121	22	8-Φ18	436	280
	100	350	230	190	160	150	24	8-Φ23	480	320
	125	4001	270	220	188	176	28	8-Φ25	588	360
	150	480	300	250	218	204	30	8-Φ25	611	400
	200	600	375	320	282	260	38	12-Φ30	720	400

J41W机械部法兰式不锈钢截止阀应用案例主要外形尺寸PN 6.4MPa

6.4MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W J41N   64 64P 64R 64I	15	170	105	75	55	40	18	4-14Φ	195	400
	20	190	125	90	68	51	20	4-Φ18	228	160
	25	210	135	100	78	58	22	4-Φ18	275	180
	32	230	150	110	82	66	24	4-Φ23	325	200
	40	260	165	125	95	76	24	4-Φ23	360	240
	50	300	175	135	105	88	26	4-Φ23	410	280
	65	340	200	160	130	110	28	8-Φ23	450	320
	80	380	210	170	140	121	30	8-Φ23	485	360
	100	430	250	200	168	150	32	8-Φ25	537	400
	125	500	295	240	202	176	36	8-Φ30	631	400
	150	550	340	280	240	204	38	8-Φ34	646	450
	200	650	405	345	300	260	44	12-Φ34	813	500

J41W机械部法兰式不锈钢截止阀应用案例主要外形尺寸PN 10.0MPa

10.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W   100 100P 100R 100I	10	170	100	70	50	35	20	4-Φ14	198	140
	15	170	105	75	55	40	20	4-Φ14	202	140
	20	190	125	90	68	51	22	4-Φ18	228	160
	25	210	135	100	78	58	24	4-Φ18	250	180
	32	230	150	110	82	66	24	4-Φ23	326	200
	40	260	165	125	95	76	26	4-Φ23	360	240
	50	300	195	145	112	88	28	4-Φ25	414	280
	65	340	220	170	138	110	32	8-Φ25	434	320
	80	380	230	1810	148	121	34	8-Φ25	547	360
	100	430	265	210	172	150	38	8-Φ30	621	400
	125	500	310	250	210	176	42	8-Φ34	732	400
	150	550	350	290	250	204	46	12-Φ34	840	450

J41W机械部法兰式不锈钢截止阀应用案例主要外形尺寸PN 16.0MPa

16.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W   160 160P 160R 160I	200	65	430	360	312	260	54	12-Φ41	925	500
	15	170	110	75	52	40	24	4-Φ18	148	140
	20	190	130	90	62	51	26	4-Φ23	158	160
	25	210	140	100	72	58	28	4-Φ23	175	180
	32	230	165	115	85	66	30	4-Φ25	200	200
	40	260	175	125	92	76	32	4-Φ27	231	240
	50	300	215	165	132	88	36	8-Φ25	262	280
	65	340	245	190	152	110	44	8-Φ30	303	320
	80	380	260	205	168	121	46	8-Φ30	341	360
	100	430	300	240	200	150	48	8-Φ34	485	400



一、J41W机械部法兰式不锈钢截止阀应用案例的组成结构

法兰截止阀由阀体、阀盖、阀杆、阀门、密封垫、法兰等组成。其中，阀门在阀体内部移动，通过手动或者气动控制实现流体的截止或调节。

二、法兰截止阀的使用注意事项

1.在使用前，应检查各连接部位是否松动，确保安装牢固。

2.在使用时，阀门应缓慢开启或关闭，以免对管道和阀门造成损坏。

3.定期检查阀门的密封性能，并进行维护和保养。

三、法兰截止阀的拆卸步骤

1.卸下法兰螺栓并拆下法兰盖板。

2.卸下阀杆上的螺母，并拆下阀杆。

3.卸下阀门。

4.拆下密封圈、密封垫和法兰等零部件。

四、法兰截止阀的安装流程

1.清洗组件和连接部位，确保无杂质和污垢。

2.组装法兰和密封圈。

3.安装阀门，并用螺母固定阀杆。

4.安装阀杆和法兰盖板，并用法兰螺栓固定。

5.调整阀门的位置，使其与管道对齐，并调整阀门的紧密程度。

五、常见问题的解决方法

1.阀门开启或关闭不灵活：检查阀门是否有卡住。

2.阀门泄漏：检查密封垫和密封圈是否齐全，是否有损坏。

3.阀门漏气：检查阀门的气密性能，是否需要维修或更换。

【J41W机械部法兰式不锈钢截止阀应用案例结语】

通过本文的介绍，我们可以初步了解法兰截止阀的组成结构和使用注意事项，并学会了法兰截止阀的拆卸和安装步骤。在使用过程中遇到问题，也能够通过本文提供的常见问题解决方法进行排除，为保证设备的正常使用提供了一定的参考。

截止阀，别看名字陌生，家里水管上那个控制水流的阀门就是它！今天就来聊聊它的安装、使用和注意事项，让你轻松成为“阀门小达人”！

一、安装细节：

1. 选对位置：安装在管道上，方便操作和维修的地方，别藏在犄角旮旯里。

2. 方向别搞错： 阀体上的箭头指示水流方向，安装时务必对准，别装反了。
3. 密封要到位： 螺纹连接处用生料带或密封胶，法兰连接处垫片要放好，确保不漏水。

4. 固定要牢靠：阀门装好后，用支架或管卡固定，别让它乱晃。

二、使用方法：

1. 开阀：逆时针转动手轮，直到完全打开，水流畅通无阻。

2. 关阀：顺时针转动手轮，直到完全关闭，水流停止。

3. 调节流量： 手轮不用转到头，转到合适位置就能控制流量大小。

三、注意事项：

1. 别蛮力操作：手轮转动要轻柔，别用工具硬掰，小心损坏阀门。

2. 定期检查： 时不时看看阀门有没有漏水或生锈，有问题及时处理。

3. 选对阀门：不同管道介质和压力要选合适的阀门，别随便买。

4. 安装：自己搞不定的话，找师傅安装，别瞎折腾。

总结：

截止阀虽小，但作用大。安装时注意方向、密封和固定，使用时轻开轻关，定期检查维护，才能让它长久稳定工作。希望这篇小文能帮你轻松搞定截止阀！
